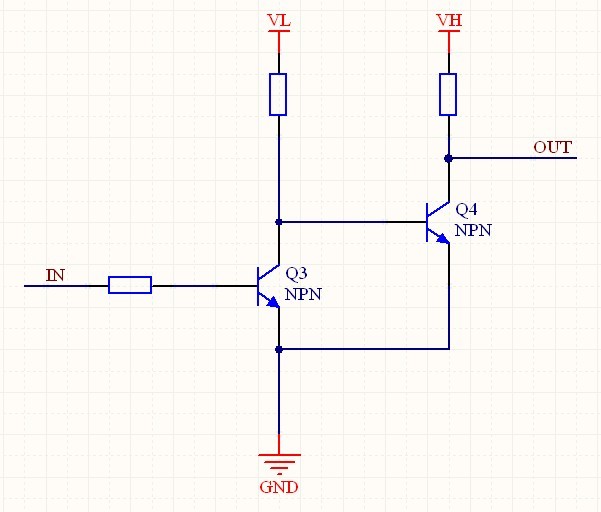

三極管io電平轉換電路圖
在單片機的應用中有的時候，兩個器件通訊，但電壓不同，這時候，就需要電平轉換，上圖即為單向io電平轉換，由兩個npn三極管組成，看別人的圖，三極管使用的是 3906，我試驗的時候使用的是8050，開始的時候感覺沒啥區別，但測試的時候，發現，兩個電平有延遲，在1微妙左右，頻率才3k左右。網上查了一下，8050的速度是150M，而3906的速度是300M，所以還是建議使用頻率高的。對于電阻，基極使用的是1k，而集電極使用的是4.7k。我看別人用的是22k和47k。具體的區別可能還有待測試。
