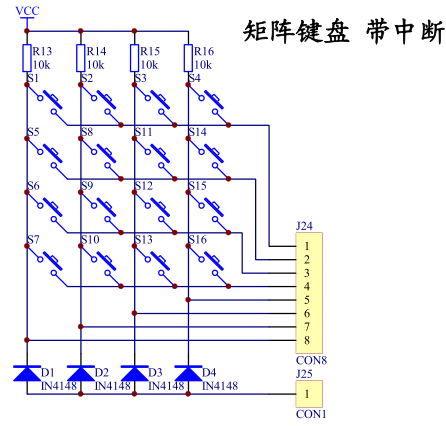

1、電 路 圖

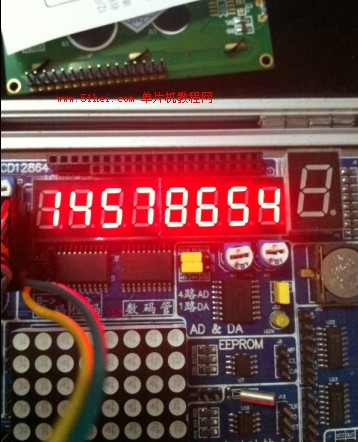

2、效 果 圖
3、代 碼
4、小 結（ 數碼管）
.png)
.jpeg)
代 碼
#include <reg52.h>
sbit dm = P2^2; //段碼
sbit wm = P2^3; //位碼
sbit led =P3^7;
unsigned char hc[8];
unsigned char jj=0;
unsigned char DM[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};// 顯示段碼值0~9
unsigned char WM[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; //位碼。顯示的位置
void DelayUs2x(unsigned char t)
{
while(--t);
}
void DelayMs(unsigned char t)
{
while(t--)
{
//大致延時1mS
DelayUs2x(245);
DelayUs2x(245);
}
}
void sm()
{
unsigned char ii=0;
while(8!=ii && hc[ii]!=0)
{
P1 = 0; //消影
dm = 1;
dm = 0;
P1 = WM[ii]; //寫入位碼
wm = 1;
wm = 0;
P1 = hc[ii]; //寫入段碼
dm = 1;
dm = 0;
DelayUs2x(10);
ii++;
}
}
/*以下函數就是反轉掃描的精華*/
unsigned char jpsm() //矩陣鍵盤反轉掃描
{
unsigned char i=0; //用于接收按鍵數值
P0 = 0x0f; //檢測低4位
if(0x0f != P0) //檢測按鍵是否按下
{
DelayMs(10); //去抖
if(0x0f != P0) //在次判斷按鍵是否真的按下而不是其他干擾
{
i = P0; //把低4位賦值給i
P0 = 0xf0; //檢測高4位
DelayUs2x(5); //稍微延時。。這條語句可以去掉
i = i | P0; //把低4位和高4位組合成完整的按鍵數值
while( 0xf0 != P0 ) //檢測按鍵是否松開
{
sm();
}
return i; //返回按鍵數值
}
}
return 0; //按鍵沒有按下返回0
}
unsigned char hcxr(unsigned char i) //按鍵解碼函數
{
switch(i)
{
case 0x77:hc[jj]=DM[0];break; //0
case 0x7e:hc[jj]=DM[1];break; //1
case 0xbe:hc[jj]=DM[2];break; //2
case 0xde:hc[jj]=DM[3];break; //3
case 0x7d:hc[jj]=DM[4];break; //4
case 0xbd:hc[jj]=DM[5];break; //5
case 0xdd:hc[jj]=DM[6];break; //6
case 0x7b:hc[jj]=DM[7];break; //7
case 0xbb:hc[jj]=DM[8];break; //8
case 0xdb:hc[jj]=DM[9];break; //9
/*case 0xee: //+
case 0xed: //-
case 0xeb: //*
case 0xe7: ///
case 0xd7: //=
case 0xb7: //.*/
default :return 0;
}
if(jj<7)
{
jj++;
hc[jj]=0;
}
else
jj=0;
}
void csh_wbzd_0() //初始化外部中斷0
{
IT0=0; //外部中斷0下降沿觸發
EX0=1; //啟用外部中斷0
EA=1; //打開總中斷
}
void wbzd_0() interrupt 0 //外部中斷服務函數
{
unsigned char i;
i=jpsm(); //接收按鍵值
hcxr(i); //按鍵值解碼
}
void main()
{
csh_wbzd_0(); //初始化外部中斷0
P0=0xf0; //這里很重要用于中斷檢測
while(1)
{
sm(); //循環掃描數碼管
}
}
小結
1、數碼管的緩存數據一般有兩個地方 。
1）是在單片機里我們自己聲明的。
2）是在鎖存器里也有數據。
