此次維修過程有點“坑爹”，其實前兩天就想著要寫出來了，沒想到感冒三天，睡了三天。故拖延至此。

這個，得從一餐飯話起。話說某一天去我妹妹那幫他們裝無線路由器，吃飯時提到有一臺電磁爐報廢了，問我能否“把脈把脈”。拿出來接電一看----沒反應。心想：電磁爐慣性故障，搶救過來不在話下。

回來后直接開棺驗尸，感覺是公版的電路板，心中大悅！

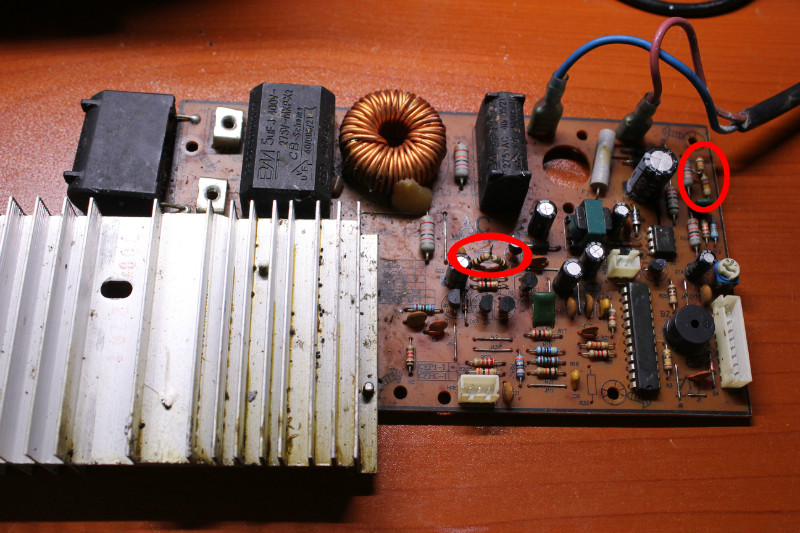

沒錯啊。這就是電磁爐上電路板，看著一點技術含量也沒有……也正是如此后面才會有著“坑爹”的維修過程。當然了，這時候它已經是被修好的了，這是后面補拍的。注意，紅圈中兩個電阻都是更換的，而且，兩個都是串聯起來用的---備品備件不足，只用先湊合著用了。
 主回路工作在高壓、大電流狀態，危險！！！），檢測18V約為22V，5V約為6.5V，由于沒有接負載，電壓高一點是正常的。看來主電路是沒有問題的了，只能找其他輔助檢測電路入手，E1已經告訴我要去找鍋具檢測相關電路，但由于沒有電路圖，也無從下手。

沒辦法，只能盲人摸像，一個一個測！！！反正這塊小電路板上也就這么百來個電子元件，大不了全部檢測一遍----上帝保佑不要是CPU壞了，否則，不僅僅是沒法檢測，哪怕是檢測出來也沒得玩了----就算買回來也還得刷程序。

首先從三極管開始，全部通過；接下來是電解電容，全部通過；坑爹啊，到了電阻，這一堆……真的得全部都玩一遍？？？兩只超大電阻過后，情況終于出現轉機，一顆色環為“紅橙黑紅銀”的電阻兩邊阻值無窮大----嘿嘿，還不把你抓出來。

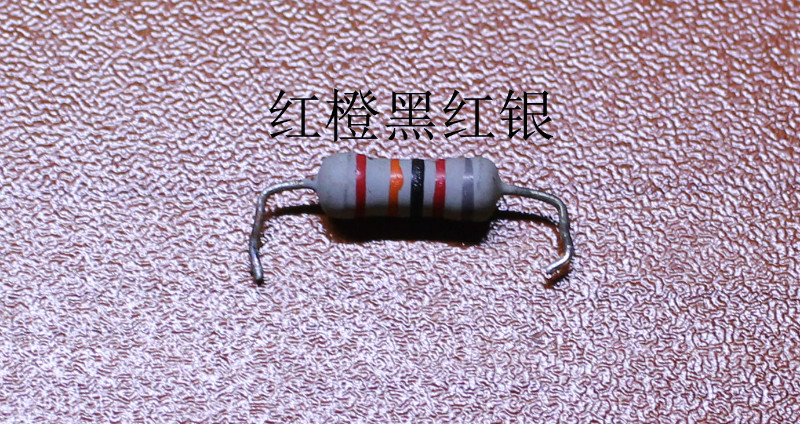

沒錯，就是這個了，看起來道貌岸然，誰曾想到骨子里面已經腐朽殆盡。相同的電阻，此塊板子上一共有3顆，為了保險起見，全部撬出來一一質對。這時候我就更加郁悶了，按色環上的標識來說，“紅橙黑紅銀”應該是23KΩ，但三顆電阻中，除了這顆無窮大的外，其它兩顆的阻值竟然是836KΩ左右！！！又是一次坑爹。這讓我情何以堪，難道全部都壞了？要全部換掉？
問題又來了，找了好幾遍，手上一只這樣的電阻也沒有！！！
可謂天無絕人之路，柳暗花明又一村！終于在另外一塊報廢板子發現上有820KΩ的電阻，雖然體積小很多（實際上大體積的電阻除了封裝不一樣外，還說明它的功率大），但還是可以考慮換上去試下，幾經權衡，又找來一只10KΩ電阻串聯起來，這樣就更加接近檢測出來的阻值。

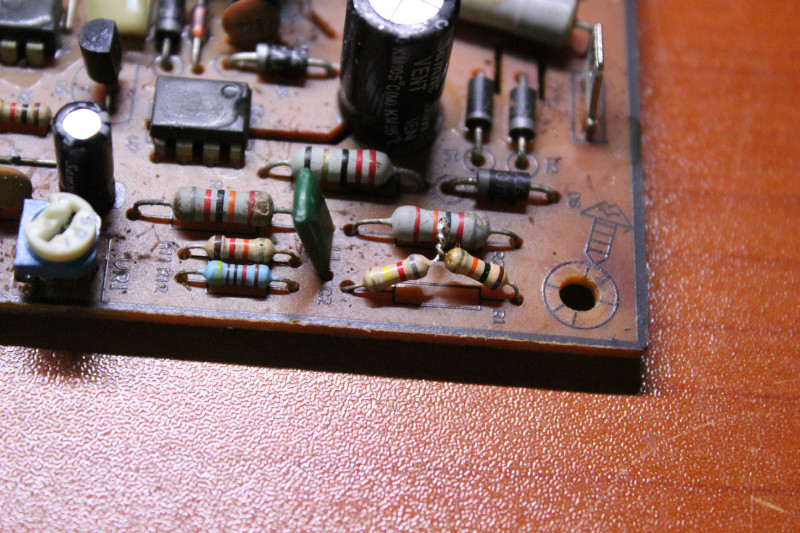

來張特寫……這就是更換上去后的樣子……總感覺有那么一點別扭！

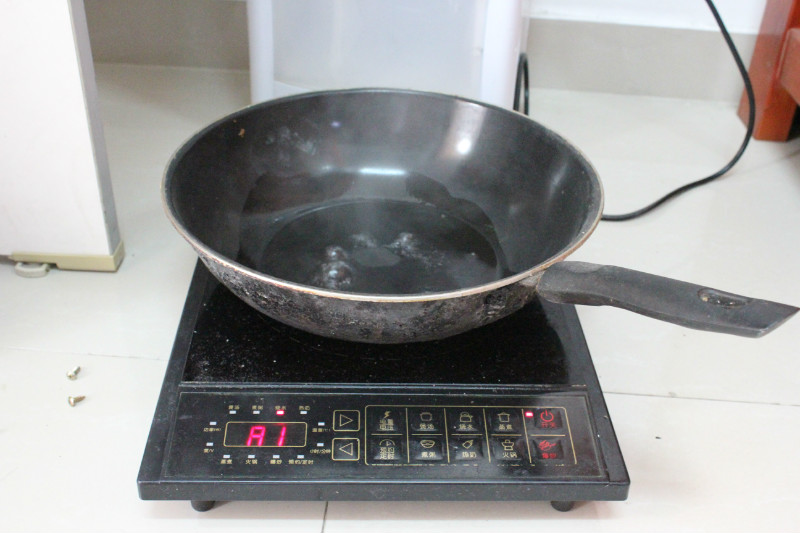

更換完畢，上電試驗……可以喲，趕緊找鍋上點水拿來玩玩，果然給力，幾秒功夫，就燒開了。


大功告成！！！
試驗成功后，我再回去看看換上去的電阻，終于看出點眉目來（其實也不知道對不對），交流220V進來后，一路經過整流，通過上面的一堆串聯電阻分壓，降為約 1.8V輸入至CPU，CPU再發出脈沖檢測鍋具。由于那顆電阻開路，驅動電壓，鍋具檢測電路不工作，出現“E1”代碼。但那幾顆電阻的阻值之謎，我一直沒解不開……

1、目測沒有明顯損壞元件；
2、測量保險，導通，正常；
3、按照經驗，電磁爐最容易損壞的電子器件有：IGBT、整流橋、兩個大電容，按鍵。一路檢測下來，均沒有問題，而且，幾個按鈕還是更換不久的，據說上次的”醫藥費“是50大洋----又是坑爹！

既然沒問題，管他呢，重新安裝回去，再上電看看……”嘀“……有反應了，散熱風扇運轉，數碼管顯示”E1“，咦……有希望呢，正常情況下，電磁爐”E1“代表著”無鍋或者鍋具不符合相關標準“，剛上電，當然沒有放鍋了。
可是，接下來的就不對勁了，按理說，沒鍋的話，一分鐘后應該進入待機狀態，可是這”E1“還像幽靈般在閃爍，而且按鍵都沒有反映。
找個鍋試試？無效……

看來要返工矣，重新回到工具臺。

越看越覺得這電路板不太”正常“，公版電磁爐的電路中使用的是“LM339”，但這個卻沒有，僅有的兩個IC，24腳的可以肯定是CPU，上面標著 “IH001”，余下那個8腳IC，看不清上面的標識，可以肯定絕對不是“LM339”---339是14腳的。但用腳指頭都能知道它的功能，閹割后的 339，單一的電壓比較器。網上找了半天也沒有找到相關的電路圖，哪怕連這個“IH001”CPU的相關資料也沒有。一時陷入被動中……

由于前面的關鍵部件檢測均沒有問題，按照電路板上的標注，上電檢測（注意！注意！這是帶電作業，不具備作業條件的童鞋不要”玩電“！！！還有，檢測時不要接上線盤，因為接上線盤通電后
