自從搬進公寓后，小小的工作臺早就被我的雜七雜八的工器具塞得滿滿的。更加不方便的是，宿舍里就頂上兩根燈管，每次焊板子時，那光線實在是太勉強了，可憐我的眼睛啊。于是總想著哪一天為我的那小小的工作臺配一盞臺燈----那樣就方便多了。可是，再仔細一想，要真是買了臺燈怎么擺放呢？空間又成了一個棘手的問題。

        某天翻箱倒柜時發現還有兩塊電路板，那可是以前修液晶顯示器時留下的，腦子里突然冒出一個想法來----就利用這兩塊電路板因地制宜制作一臺符合“中國國情”的臺燈。呵呵……

        馬上行動，左拼右湊，配件還是很齊全嘛，等到拼裝時才發現少了一根線，一根在驅動板和高壓板之間的連線。最初是想著找線把它焊起來就算了，最終還是放棄這個念頭了。直到今天，終于抽出時間跑了一趟華強北，花了六塊人民幣買了一組燈管和那根配線。

       下面就開始干活了……首先認識下未來那臺DIY臺燈的組成部分。

        特別聲明：以下工作涉及到1500V的高壓電，非專業人士或者是沒有買人身保險的切勿拿生命開玩笑!!!記住，是1500V，絕非“狼來了”騙小孩子的故事!!!

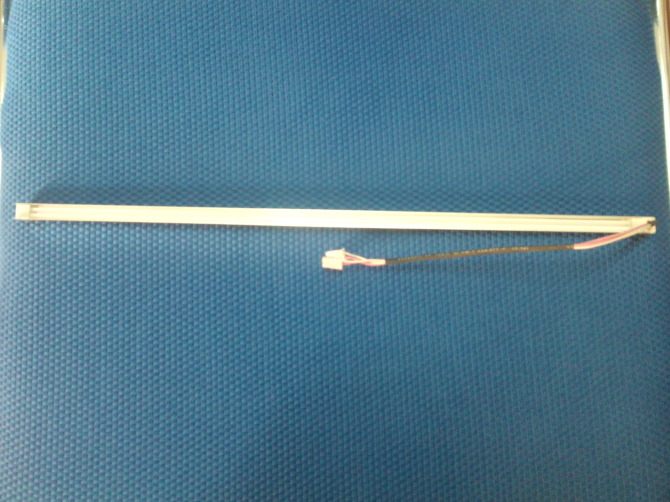

         這就是燈管，實際上我們現在用的顯示器絕大部分都是靠它來發光的，比較貴的LED的除外，如果你的顯示器開機后一直黑屏，并且在借用外界光源的條件下能看到有圖像的話，那么，很有可能就是它偷懶了或者它已經壽終正寢矣。

            電源適配器，這個沒什么技術含量，就是一個變壓器加整流濾波電路而已。就是通過它源源不斷地輸送能量。

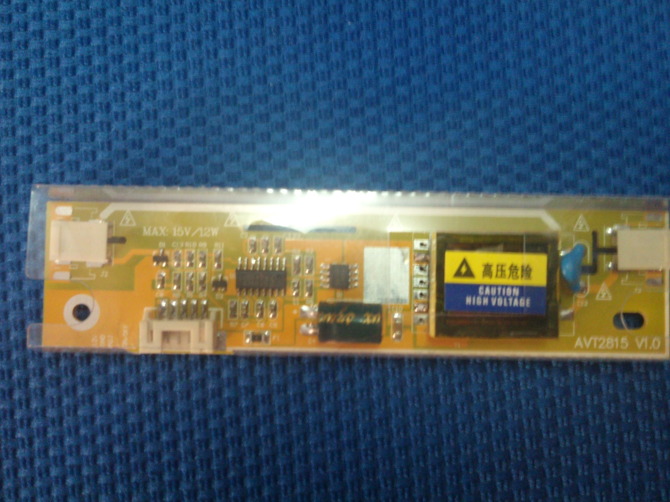

            這個很厲害了，高壓板，請注意了，上面寫著“高壓危險”!其實也沒什么的，它的本質也是一個變壓器，就是把DC12V升壓變成DC1500V，沒辦法，如果沒那么高的電壓，燈管是不能啟動的。



             這個就驅動板了，就是把我們電腦顯卡上輸過來的信號通過計算后，驅動液晶顯示器面板上的液晶體的排列來顯示圖像，同時它通過一路5V高電平控制著高壓板 ----后來驗證得出，哪怕沒有這塊驅動板，我們臺燈還是可以完成的。當然了，如果你家的顯示器沒了驅動板，那也就是一盞不合格的臺燈而已。

         開始進入正題，再強調一次：以下為危險動作!!!

         總得先測試下對不？如下圖所示，首先只接一根燈管，接上電源，按壓開關后，燈管竟然只有半截在閃，幾秒后就滅了。再重復按開關，效果還是一樣。憑直覺就知道是高壓板電壓不平衡，自我保護而關斷輸出了。

          果然，同時接上兩根燈管后，亮光如白晝……約3秒，又滅了。這回可與高壓板無關系了，仔細一想，這是正常現象，就是我們的顯示器沒有接主機或者主機沒有開機時，打開顯示器的電源，會顯示“沒有輸入信號”，然后自動進入待機狀態。


           經過一番查找，果不其然，在剛接通電源的一瞬間，驅動板上是有5V高電平(實際上3.27V，如下圖，但從邏輯上來說，只要是高于2.4V都是高電平的了)控制著高壓板的，因此，高壓板中有高壓輸出，燈管點亮。

             約3秒后，這根控制線的電壓突然間降到0V，燈管也在這個時候滅了。

         總不至于讓我在焊板子時，隔3秒就按一次開關吧。萬事俱備，只欠東風矣!現在的關鍵是找一個5V的高電平維持性供給高壓板，一般而言，5V為控制電源，12V為驅動電源，所以呢，這個5V高電平理論上在驅動板應該存在的。實際上呢，也是存在，如下圖，注意紅色圈圈的地方就是把5V的高電平直接供給高壓板的。

         正在準備收工時發現，只要一通電，燈管就是亮著的，想關也關不掉。沒錯，就是這樣了，既然高壓板是由5V高電平控制，那么在5V電源中間加一個小開關就OK了。

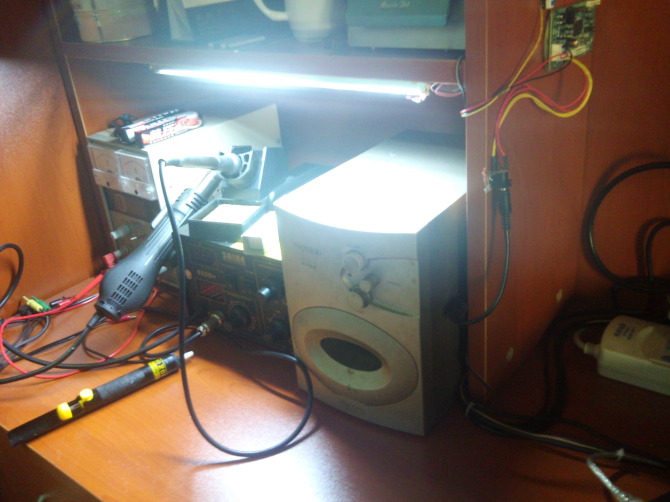

        把它裝上去，整理好配線，收工洗澡去。一會還要上夜班呢。最后來一張竣工圖!
