主：STC89C54
從： AT24C02
電路圖
.png)

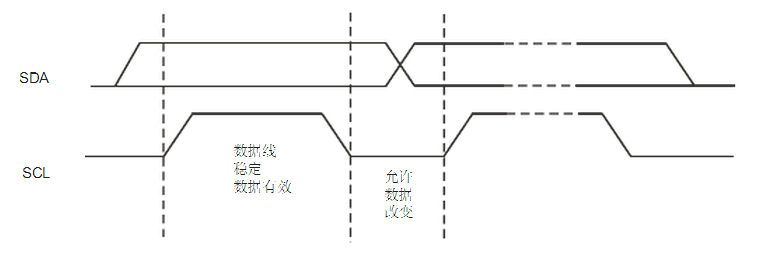

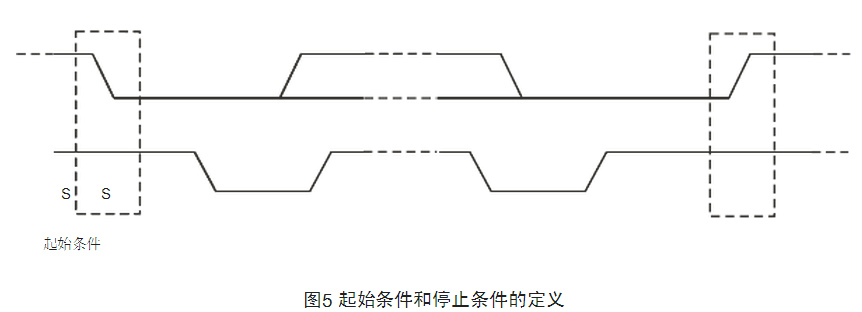

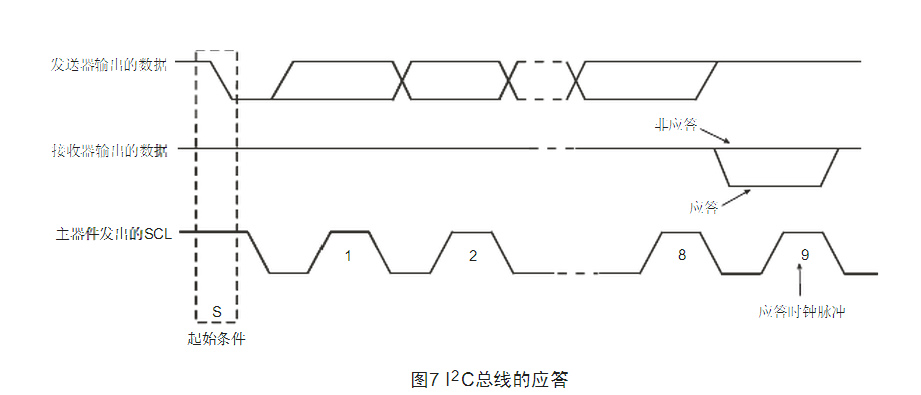

時序圖
.jpeg)
.png)
.png)
.png)
.jpeg)
.png)
下面是代碼
當前位置：單片機教程網 >> MCU設計實例 >> 瀏覽文章
I2C總線協議(AT24c02)程序
#define uchar unsigned char
#define addr_x 0xae // 寫
#define addr_d 0xaf // 讀
sbit sda = P2^1; //數據管腳
sbit scl = P2^0; //時鐘管腳
bit ack;
void DelayUs2x(unsigned char t) //延時1
{
while(--t);
}
void DelayMs(unsigned char t) //延時2
{
while(t--)
{
//大致延時1mS
DelayUs2x(245);
DelayUs2x(245);
}
}
void delay() //延時大于4μs
{;;}
void i2_qs() //起始信號
{
sda = 1; //拉高數據
scl = 1; //拉高時鐘
delay(); //延時大于 4μs
sda = 0; //拉低數據產生起始信號（下降沿）
delay(); //延時大于 4μs
scl = 0; //拉低時鐘
delay(); //延時大于 4μs
}
void i2_tz() //停止信號
{
sda = 0; //拉低數據
scl = 1; //拉高時鐘
delay(); //延時大于 4μs
sda = 1; //拉高時鐘產生結束信號（上升沿）
delay(); //延時大于 4μs
}
void i2_ack(bit _ack) //入口產生 0 ack 1 nak
{
sda = _ack; //ack或者nak
scl = 1; //拉高時鐘
delay(); //延時大于 4μs
scl = 0; //拉低時鐘
delay(); //延時大于 4μs
}
void i2_fs(uchar Data) //發送8位數據
{
uchar i;
for(i=0;i<8;i++) //8位計數
{
Data <<= 1; //把最高位移送到進制標志位中（CY）
sda = CY; //把進制位中的數據賦值給數據線
scl = 1; //拉高時鐘
delay(); //延時大于 4μs
scl = 0; //拉低時鐘
//這里
}
//下面代碼是接收ACK的代碼
delay();//延時大于 4μs
sda = 1; //拉高數據準備接收ACK
scl = 1; //拉高時鐘產生穩定的有效的數據（相對的）
if(sda==1) //確認接收的是ACK還是NAK
ack = 0;//ack
else
ack = 1;//nak
scl = 0; //拉低時鐘
delay(); //延時大于 4us
}
uchar i2_js() //接收8位數據
{
uchar i,Data = 0;
sda = 1; //使能內部上拉,準備讀取數據
for(i=0;i<8;i++) //8位計數器
{
Data <<= 1; //移出數據的最高位
scl = 1; //拉高時鐘
delay(); //延時大于 4us
Data |= sda;//接收數據
scl = 0; //拉低時鐘
delay(); //延時大于 4us
}
return Data;
}
void i2_sj_x(uchar addr,uchar Data) //往設備內寫入數據（參數 1、寄存器地址 2、寫入的數據）
{
i2_qs(); //起始信號
i2_fs(addr_x); //設備地址+寫信號
i2_fs(addr); //寄存器內部地址
i2_fs(Data); //寫入設備的數據
i2_tz(); //停止信號
}
uchar i2_sj_d(uchar addr) //讀取數據（參數 寄存器地址）
{
uchar Data;
i2_qs(); //起始信號
i2_fs(addr_x); //設備地址+寫信號
i2_fs(addr); //寄存器內部地址
i2_qs(); //起始信號
i2_fs(addr_d); //設備地址+讀信號
Data = i2_js(); //讀取數據
i2_ack(0); //ACK應答
i2_tz(); //停止信號
return Data; //返回讀取的數據
}
void main(void)
{
uchar dat;
i2_sj_x(3,0x0f); //數據寫入24c02
DelayMs(50);
dat = i2_sj_d(3); //從24c02中讀取數據
P1 = dat; //使用8個LED顯示讀出的數據
while(1)
{
;
}
}
以上代碼只是簡單的實現I2C總線的讀寫
