前面寫的PLC教程在論壇里沒多少人回復，覺 是得沒什么必要再更新下去了，今天在空間里發最后一篇算是收尾吧，做人做事應該有始有終，好了廢話不多說，開始了
      和以前一樣打開三菱的學習軟件

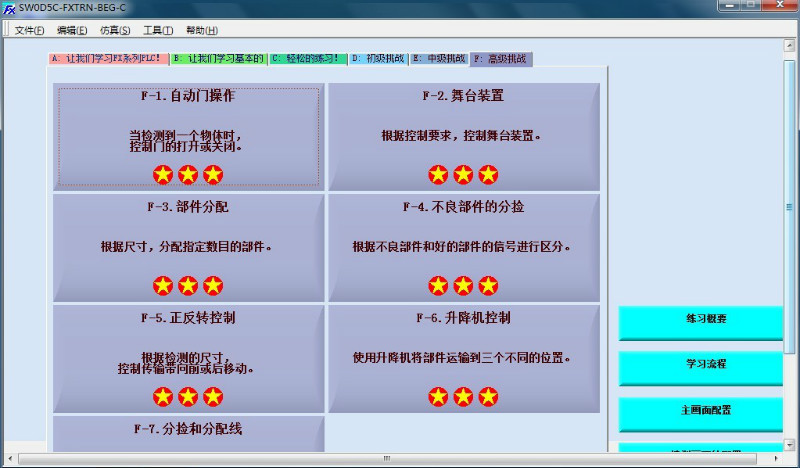

      如圖選擇高級挑戰，再選擇最下面的F-7.分揀和分配線項目，這個項目就是這個學習軟件的終極BOSS了，當你能獨自完成這個項目的的話你的PLC也就算入門了

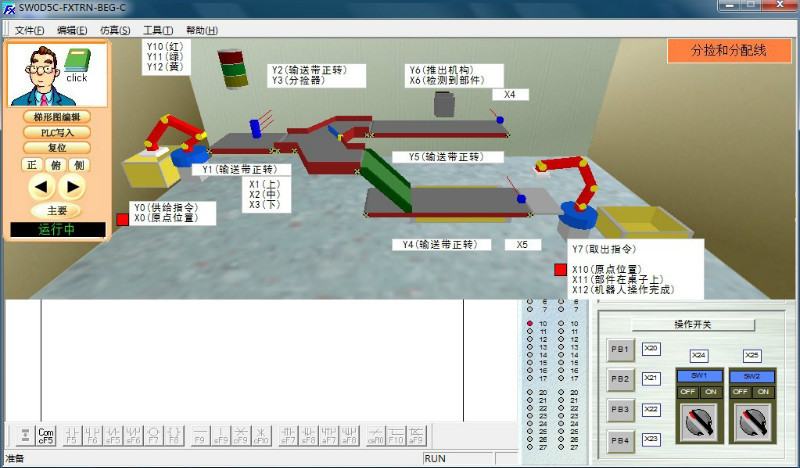

進入項目后如圖


根據項目給出的要求和條件我們，可以采用把大，中，小箱子的分揀劃分為3個選擇性分支狀態流程，程序的關鍵點在于怎么判斷箱子的大小我的梯形圖如下


因?yàn)镻LC執行程序的順序從上往下所以觸發3個光電開關的大箱子具有最高的優先級，中號次之，最后才判斷為小號箱子，通過選通的輔助繼電器觸發跳轉到相應的分支流程來對應處理各個情況。整個完成后的梯形圖有一百零幾行我沒辦法發上了，只能發我翻譯過來的指令表程序了，大家自己對著轉換成梯形圖就比較好看懂了
下面是 指令表程序：
 LD  M8002

SET  S0

STL  S0

LD  Y0

OUT  Y10

LD  Y2

OUT  Y11

LDI  Y2

OUT  Y12

LD  X24

OUT  Y1

LD  X03

SET  S1

LD  X20

OR  X25

AND  X0

OUT  Y0

STL  S1

LD  Y0

OUT  Y10

LD  Y2

OUT  Y11

LDI  Y2

OUT  Y12

LD  X3

AND  X2

AND  X1

OUT  M101

LD  X3

AND  X2

ANI  M101

OUT  M102

LD  X3

ANI  M101

ANI  M102

OUT  M103

LD  M101

SET  S2

LD  M102

SET  S3

LD  M103

SET  S4

STL S2

LD  Y0

OUT  Y10

LD  Y2

OUT  Y11

LDI  Y2

OUT  Y12

LD  X24

OUT  Y1

LD  X24

OUT  Y3

LD  X24

OUT  Y2

LD  X24

OUT  Y5

LDF  X4

OUT  S0

STL  S3

LD  Y0

OUT  Y10

LD  Y2

OUT  Y11

LDI  Y2

OUT  Y12

LD  X24

OUT  Y1

LD  X24

OUT  Y2

LD  X24

OUT  Y4

LD  X11

AND  X10

OUT  Y7

LD  X12

OUT  S0

STL  S4

LD  Y0

OUT  Y10

LD  Y2

OUT  Y11

LDI  Y2

OUT  Y12

LD  X24

OUT  Y1

LD  X24

OUT  Y3

LD  X24

OUT  Y2

LD  X24

ANI  X6

OUT  Y5

LD  X6

OUT  Y6

LD  Y6

OUT  T1 K10

LD  T1

OUT  S0

RET

END

大家把它轉成梯形圖就很好看懂了，注釋我就不加了

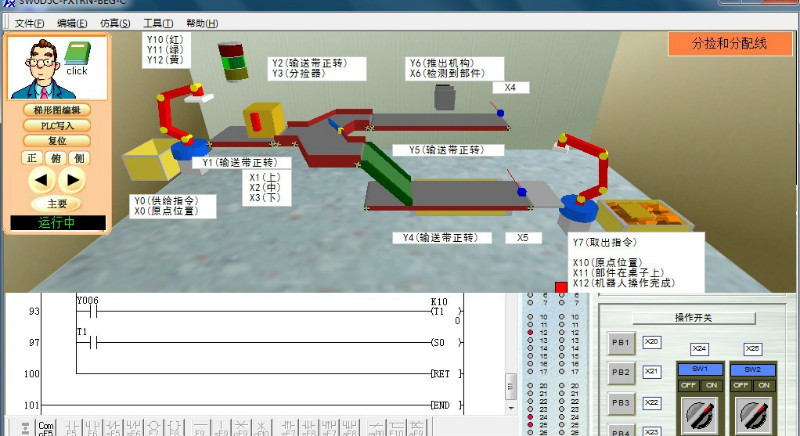

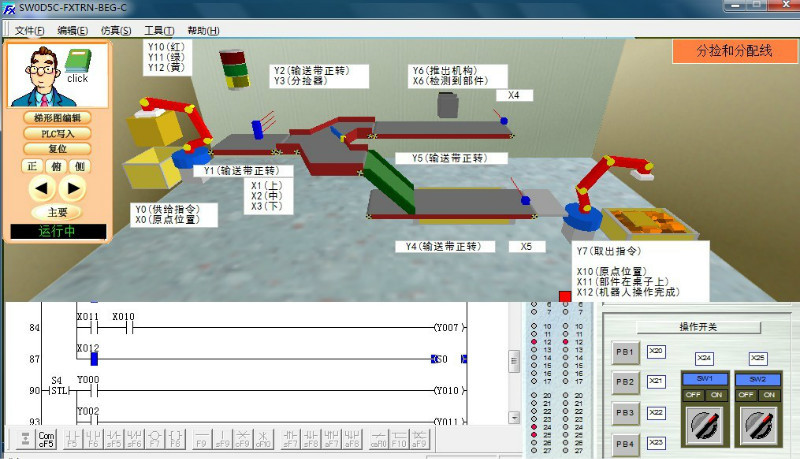

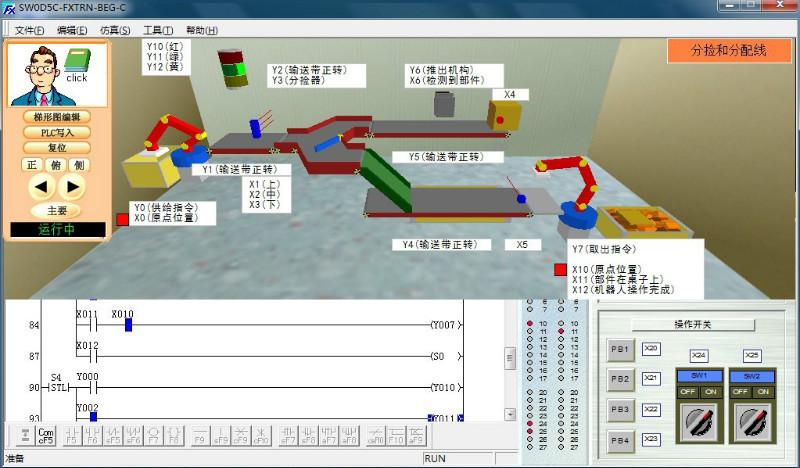

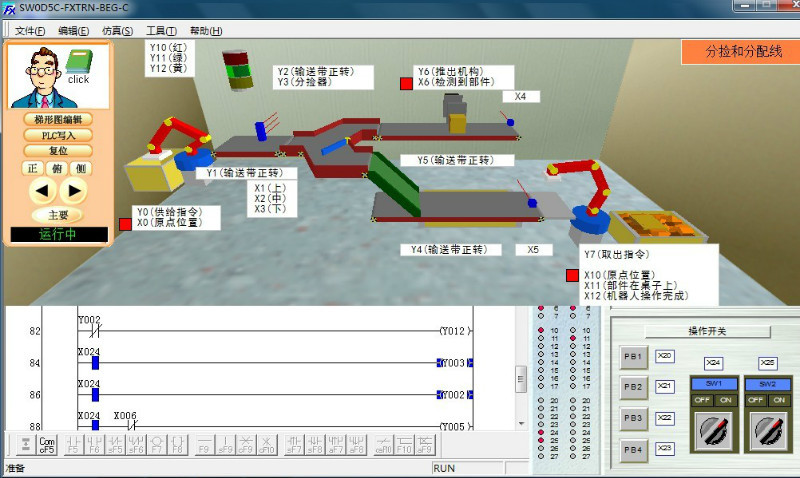

最后的仿真執行效果如下
