1 硬件電路

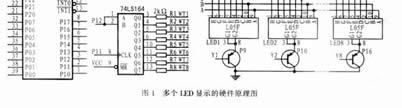

多位LED顯示時，常將所有位的段選線并聯在一起，由一個8位I／O口控制，而共陰極點或共陽極點分別由另一個8位I／O口控制；也可采用并行擴展口構成顯示電路，通常，需要擴展器件管腳的較多，價格較高。本文將介紹一種利用單片機的一個并行I／O口實現多個LED顯示的簡單方法，圖1所示是該電路的硬件原理圖。其中，74LS138是3線－8線譯碼器，74LS164是8位并行輸出門控串行輸入移位寄存器，LED采用L05F型共陰極數碼管。
顯示時，其顯示數據以串行方式從89C52的P12口輸出送往移位寄存器74LS164的A、B端，然后將變成的并行數據從輸出端Q0～Q7輸出，以控制開關管WT1～WT8的集電極，然后再將輸出的LED段選碼同時送往數碼管LED1～LED8。位選碼由89C52的P14～P16口輸出并經譯碼器74LS138送往開關管Y1～Y8的基極，以對數碼管LED1～LED8進行位選控制，這樣，8個數碼管便以100ms的時間間隔輪流顯示。由于人眼的殘留效應，這8個數碼管看上去幾乎是同時顯示。
<51單片機并行口驅動LED數碼管顯示電路>
2 軟件編程
該系統的軟件編程采用MCS－51系列單片機匯編語言完成，并把顯示程序作為一個子程序，從而使主程序對其進行方便的調用。圖2所示是其流程圖。具體的程序代碼如下：
<51單片機并行口驅動LED數碼管顯示程序>
