先不說別的先上兩張實物圖

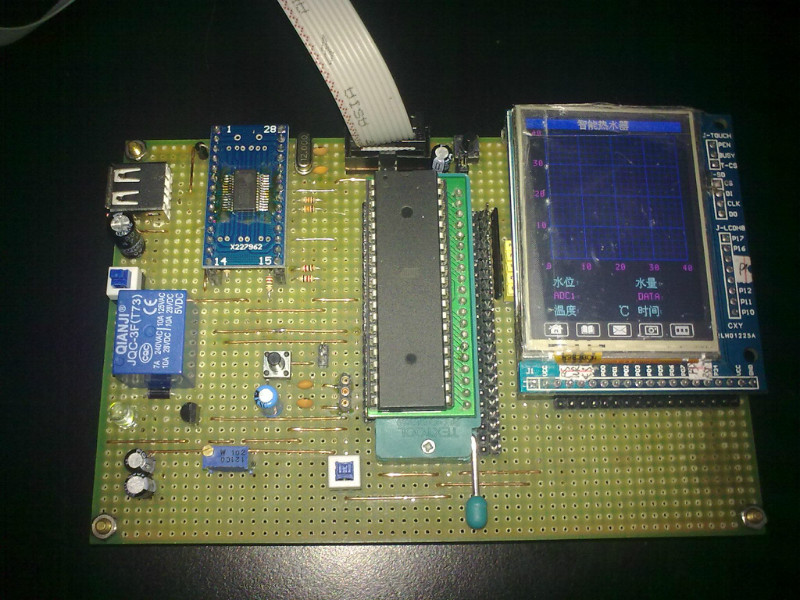

正面

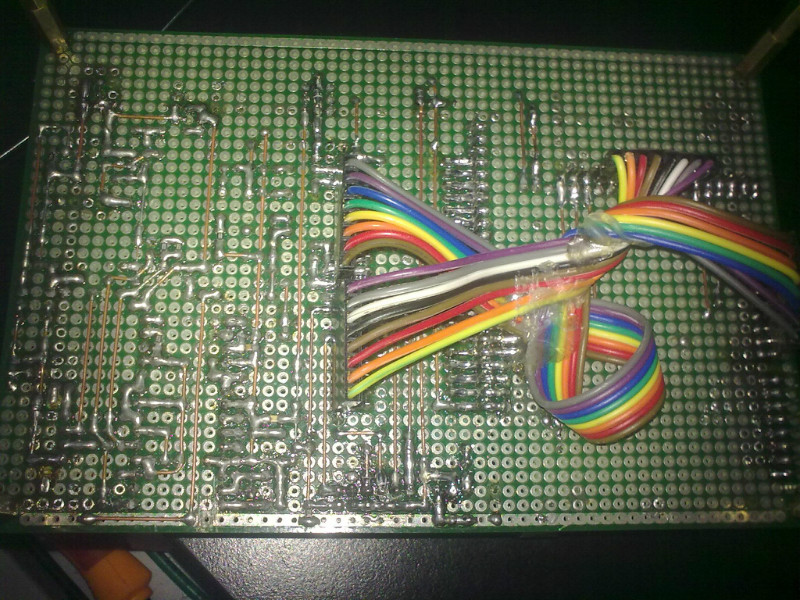

反面

之所以做這個的初衷是應為自己買的51開發板已經下載不了程序了，所以想做一個下載程序的最小系統，可是做到后來，就覺著這么大一塊萬用板只是做一個下載的就有點可惜，于是就擴展一下其功能。這只是初步的樣子，板子還有大概分之一的地方還沒有走線，以后需要的的話，再加上自己想要的模塊。

1.51單片機最小下載電路的制作

51單片機的下載電路有兩種，如下表所示

下載時要按一下開關的下載電路

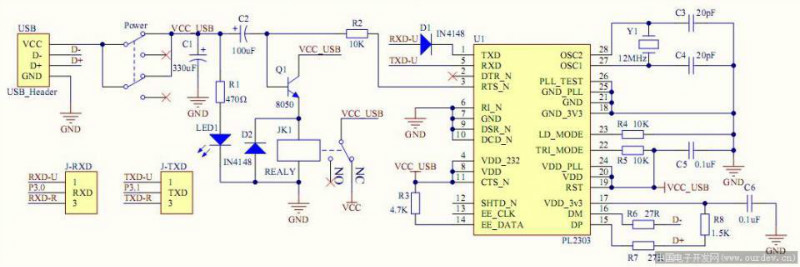

帶冷啟動功能的下載電路

此處注意使用帶冷啟動功能的電路時應該用專用的下載其，STC-ISP沒有這個功能，這個問題是我這次做個這最糾結我的一個問題，如果用STC-ISP下載的話就會遇到這樣的問題：

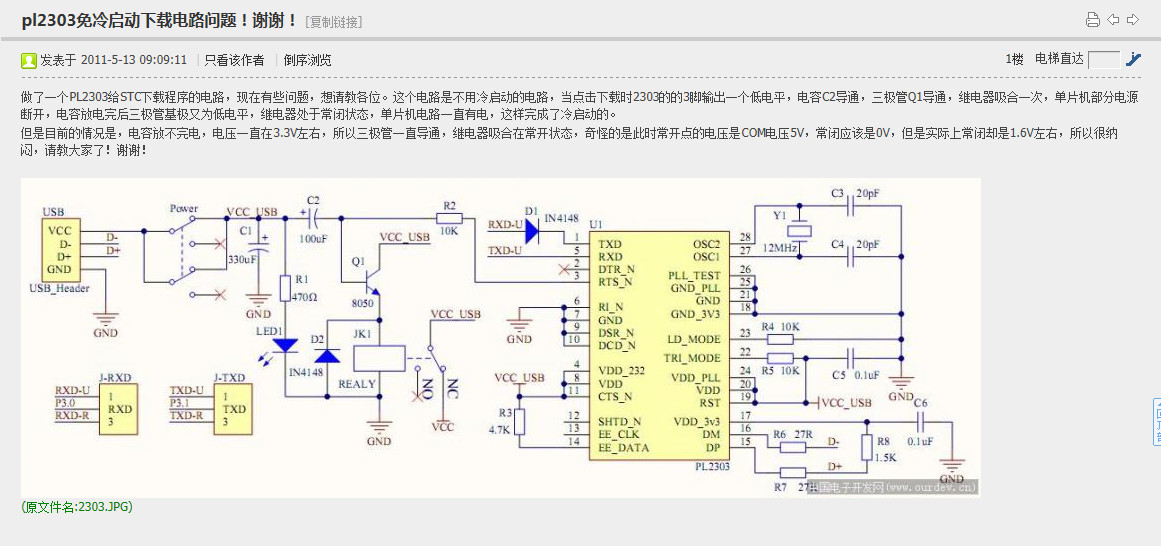

這是我遇到問題是在網上所到的別人的提問,因為沒有阿莫的賬號，所以還不能查看這個老兄是否解決了。

我焊的電路綜合了這兩中下載方式。

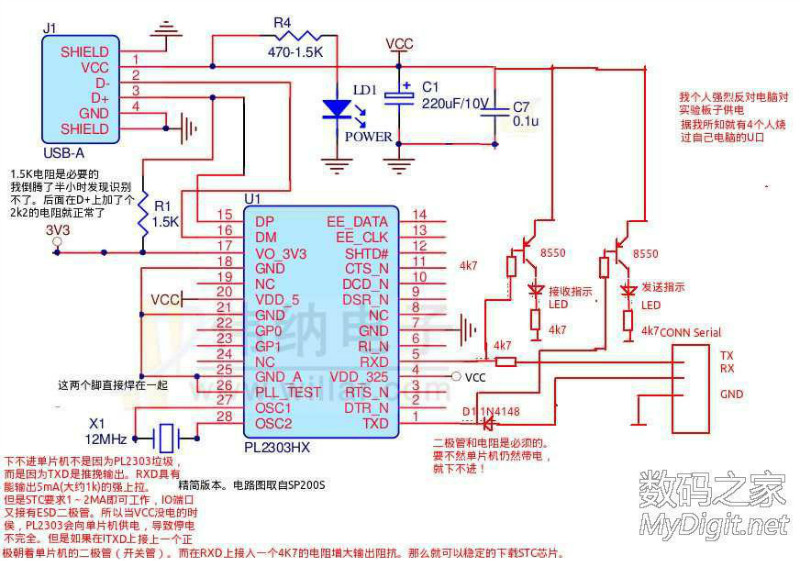

還有我在網上找到一下網友的總結如下：

再此說一說本人用PL2303做USB轉串口時的一點小經驗。

我們知道VDD_325引腳的電壓決定了RXD和TXD兩線上的電壓，如果你要接的設備（比如單片機）是3.3V（或者其他電壓）供電，那么VDD_325引腳上就要接相應的電壓源。

我在這里說的就是VDD_325引腳上的供電問題。

現在很多單片機都是3.3V供電的，那么VDD_325引腳上就要接3.3V電源，而PL2303上的V0_33腳恰好是經過USB_5V轉出的一個3.3V電源，看網上很多人就直接將這個V0_33腳和VDD_325引腳相連，簡單省事，我也這樣做的！可是板子好了問題來了，因為此轉換電路在接上主機后是一直處于上電狀態，那么VDD_325引腳上就會一直有電，那么TXD和RXD上也就會一直有電，那么單片機就會一直有不確定的電……，那么單片機就沒辦法正常復位！！而且還會導致主機有時候死機。

所以別圖省事，還是將單片機的電源拉到VDD_325引腳上比較穩妥！

在正式開干之前我們要先積累一些USB接口的常識：

接口定義及電路：這是兩種在萬用板上常用的接口，應為這兩種接口的引腳正好能在萬用板上焊接：

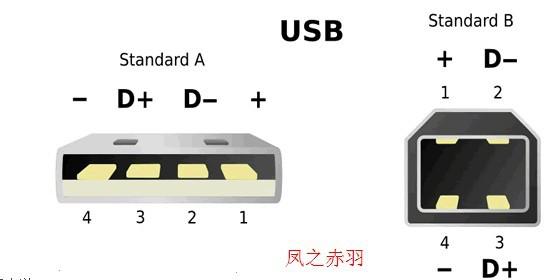

USB引腳定義：USB接口定義

2.AVR單片機最小下載電路的制作

如果使用ISP下載啟動化，AVR下載電路相當簡單如下圖所示：（圖中的標簽為對應51單片機的對應引腳）



還有就是51和AVR的復位電路



3.彩屏的焊接

此處我用的是我和我們寢室的同學借的彩屏,之所以選擇這塊彩屏，是應為他的引腳比較分散，焊接時走線比較方便,彩頻的接線圖如下圖所示：



應為單片機端口有限所以彩頻走的線沒有直接焊死，使用跳帽和杜邦線走的
