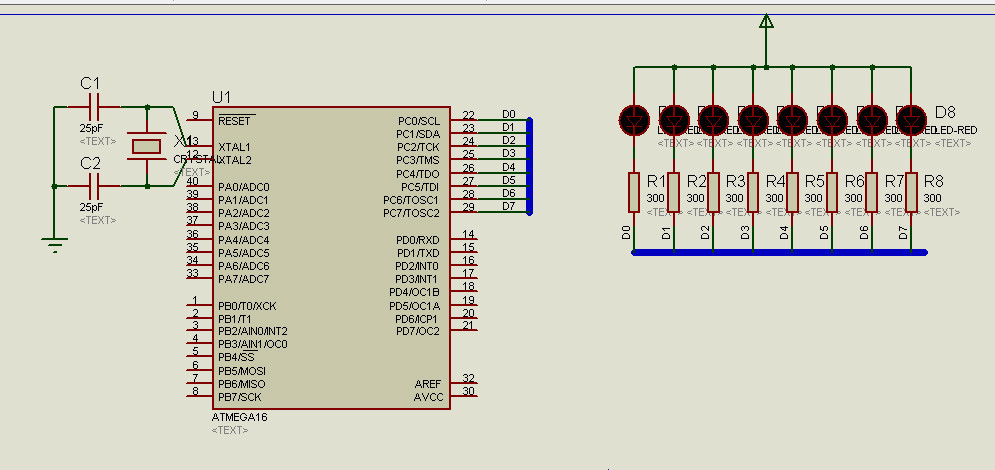

這是電路圖
本程序使用的avr單片機型號是m16 實現流水燈效果
下面是匯編程序源碼:
/*
* LEDlight.asm
* 運行環境 atmelage16 4M晶振 流水燈共陽極
* 由于引腳輸出電流20mA 輸入電流最大能達到40mA
* Created: 2014/3/13 13:08:20
* Author: Wujie
*/
.include "m16def.inc" ;包含atmelage16定義文件
.def temp1=r16 ;定義標識符temp1表示寄存器r16
.def count=r17 ;定義標識符count表示寄存器r17
.org $0000 ;上單復位后第一條執行語句地址
rjmp reset ;第一條語句跳轉到程序入口，跳過中斷向量區
.org $002A ;主程序入口地址
reset: ;主程序標識符
ldi r20,high(RAMEND) ;high獲取RAMEND高字節的立即數，將立即數裝入r20
out sph,r20 ;將獲取到的堆棧高字節立即數送堆棧寄存器SP高字節中
ldi r20,low(RAMEND) ;low獲取RAMEND低位立即數，將立即數裝入r20
out spl,r20 ;將獲取到的堆棧低字節立即數送堆棧寄存器SP低字節中
ser temp1 ;將temp1置位，等于是將temp1設置為0b11111111
sec ;將C標志位設置為1，下面將帶進位位移
out ddrc,temp1 ;將端口C全部設置為輸出模式
out portc,temp1 ;將引腳C全部設置為高電平，即全部熄滅
ldi r20,197 ;設置1秒延時
ldi count,0b01111111 ;將最左邊LED點亮
loop: ;循環閃爍
out portc,count ;通過count來判斷
rcall delay ;調用延時函數
rol count ;帶進位循環左移 前面sec將標志位C設置為了1，即移位后填充為1
rjmp loop ;集訓循環閃爍
delay: push r20
del3: push r20
del2: push r20
del1: dec r20
brne del1
pop r20
dec r20
brne del2
pop r20
dec r20
brne del3
pop r20
ret
