1．實驗任務
用AT89S51單片機產生“嘀、嘀、…”報警聲從P1.0端口輸出，產生頻率為1KHz，根據上面圖可知：1KHZ方波從P1.0輸出0.2秒，接著0.2秒從P1.0輸出電平信號，如此循環下去，就形成我們所需的報警聲了。

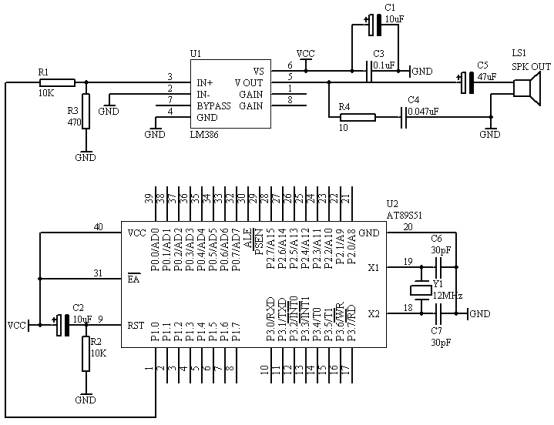

2．電路原理圖
圖4.18.1
3．系統板硬件連線
（1． 把“單片機系統”區域中的P1.0端口用導線連接到“音頻放大模塊”區域中的SPK IN端口上，
（2． 在“音頻放大模塊”區域中的SPK OUT端口上接上一個8歐或者是16歐的喇叭；
4．程序設計方法

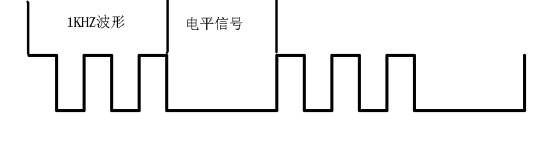

（1．生活中我們常常到各種各樣的報警聲，例如“嘀、嘀、…”就是常見的一種聲音報警聲，但對于這種報警聲，嘀0.2秒鐘，然后斷0.2秒鐘，如此循環下去，假設嘀聲的頻率為1KHz，則報警聲時序圖如下圖所示：
上述波形信號如何用單片機來產生呢？
（2． 由于要產生上面的信號，我們把上面的信號分成兩部分，一部分為1KHZ方波，占用時間為0.2秒；另一部分為電平，也是占用0.2秒；因此，我們利用單片機的定時/計數器T0作為定時，可以定時0.2秒；同時，也要用單片機產生1KHZ的方波，對于1KHZ的方波信號周期為1ms，高電平占用0.5ms，低電平占用0.5ms，因此也采用定時器T0來完成0.5ms的定時；最后，可以選定定時/計數器T0的定時時間為0.5ms，而要定時0.2秒則是0.5ms的400倍，也就是說以0.5ms定時400次就達到0.2秒的定時時間了。
5．程序框圖
主程序框圖
 |

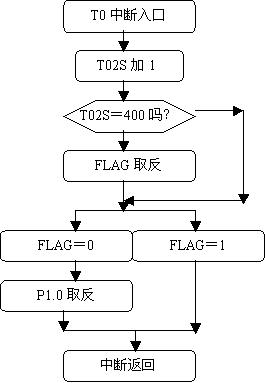

中斷服務程序框圖
 |
圖4.18.2
6．匯編源程序
T02SA EQU 30H
T02SB EQU 31H
FLAG BIT 00H
ORG 00H
LJMP START
ORG 0BH
LJMP INT_T0
START: MOV T02SA,#00H
MOV T02SB,#00H
CLR FLAG
MOV TMOD,#01H
MOV TH0,#(65536-500) / 256
MOV TL0,#(65536-500) MOD 256
SETB TR0
SETB ET0
SETB EA
SJMP $
INT_T0:
MOV TH0,#(65536-500) / 256
MOV TL0,#(65536-500) MOD 256
INC T02SA
MOV A,T02SA
CJNE A,#100,NEXT
INC T02SB
MOV A,T02SB
CJNE A,#04H,NEXT
MOV T02SA,#00H
MOV T02SB,#00H
CPL FLAG
NEXT: JB FLAG,DONE
CPL P1.0
DONE: RETI
END
7． C語言源程序
#include <AT89X51.H>
unsigned int t02s;
unsigned char t05ms;
bit flag;
void main(void)
{
TMOD=0x01;
TH0=(65536-500)/256;
TL0=(65536-500)%6;
TR0=1;
ET0=1;
EA=1;
while(1);
}
void t0(void) interrupt 1 using 0
{
TH0=(65536-500)/256;
TL0=(65536-500)%6;
t02s++;
if(t02s==400)
{
t02s=0;
flag=~flag;
}
if(flag==0)
{
P1_0=~P1_0;
}
}
單片機報警器制作原理就是如此
