在現在的無線遙控模塊市場，有很多是用的315M和433M的模塊作為編解碼方案的。

原因一：價格低！五元左右一塊，收發一對模塊約十元（無PT2262/PT2272編解碼芯片的），

              帶編解碼芯片的約十五元一對！

原因二：電路簡單，不需要專業人員調試！

原因三：購買方便，所有的電子城都有現成的賣！

但是隨著單片機水平水平和價格不斷降低，目前使用這種方案的安全性就越來越差，因為隨便用一種單片機就能實現PT2272芯片的模擬解碼，或者對 PT2262芯片發出的信號進行空中抓碼，方法就是在單片機的外部中斷引腳接到不帶PT2272解碼芯片的315M或433M模塊信號輸出腳，再用單片機的定時器進行配合，計算出數據波形，再對照PT2262和PT2272編解碼的波形，也就很容易還原出來原來的編碼方式，并可以用EEPROM進行存貯，再進行轉發解除信號，那就讓基于315M和433M模塊失去的安全的作用。

第二種方法就是用單片機進行暴力解碼，就是讓單片機進行對PT2262的編碼方式不斷的重組，因為PT2262的數據編碼最大數只有3的8次方，因為另外的四個引腳都用到了輸入輸出通道上了，

就算讓PT2262進行3的12次方進行加密，用單片機解也是十幾分鐘就能出來的，這里的3是因為PT2262的編碼地址有三種狀態：1種狀態是接VCC，2種狀態是接GND，3種狀態是懸空。   分別表是為：1     0     F

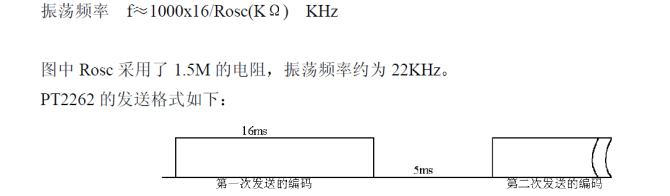

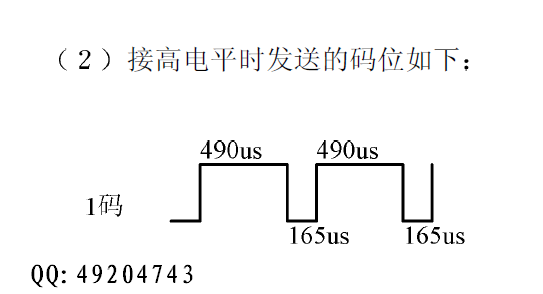

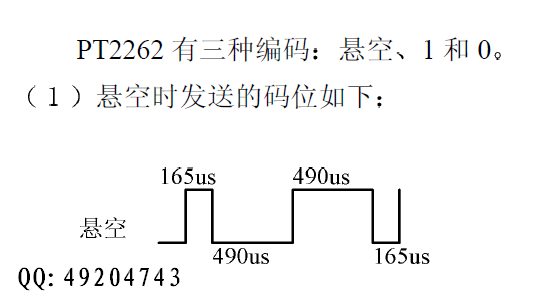

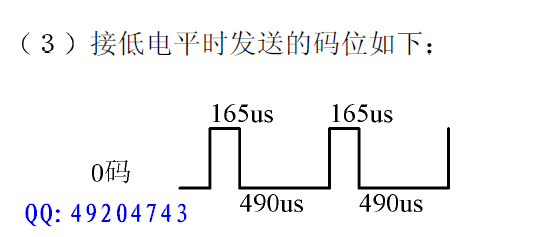

下面是三種狀態時和數據波形圖

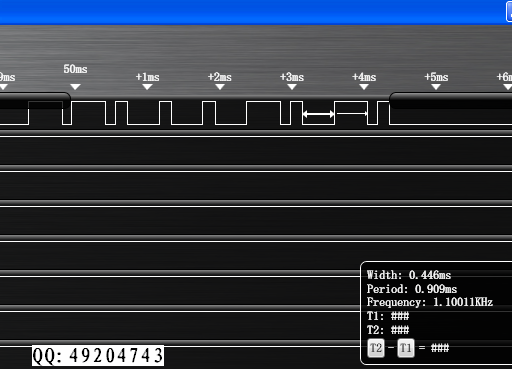

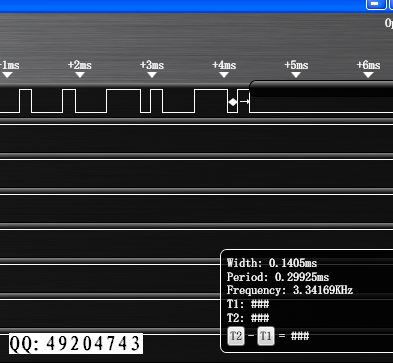

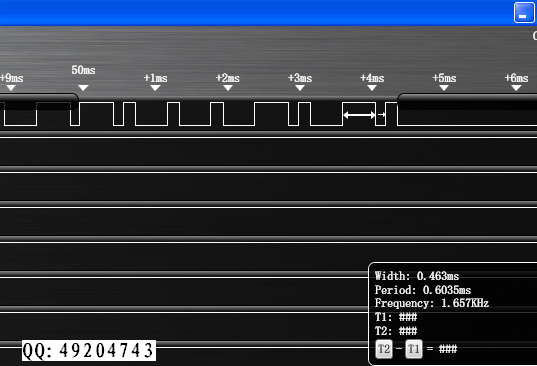

再下面的是我用邏輯分析儀抓碼的波形圖

再下面是對所抓的波形進行進一步的分析時序
