利用方式1實現單片機雙機通信，主頻為6M，波特率為2400bps，電路見圖5-10。當兩個單片機距離較近時，甲、乙兩機的發送端與接收端分別直接相聯，兩機共地。執行程序，甲機將亮燈信號發送給乙機，若通信正常，乙機接收到信號后點亮20個發光二極管。乙機采用查詢與中斷兩種工作方式。當然20個LED乙機可單獨控制，也可接受甲機的控制，并執行甲機指令，還需要進一步完善程序.
甲機發送程序：
org 0000h
sta:  mov tmod,#20h      ；設置波特率
        mov tl1,#0FAh
        mov th1,#0FAh
        setb tr1
mov scon,#40h      ；置工作方式1
clr ti
mov a,#00h
mov sbuf,a         ；發送亮燈信號
wait: jbc ti,cont          ；發送成功清標志
  ajmp wait           ；等待發送完畢
cont: sjmp sta            ;重復發送
       end

乙機查詢工作方式接收：

org 0000h
       mov tmod,#20h     ;設置通信波特率
       mov tl1,#0FAh
       mov th1,#0FAh
       setb tr1
mov scon,#40h
clr ri
setb ren           ；允許接收
wait: jbc ri,read          ；接收成功清標志
ajmp wait           ；接收未完等待
read: mov a ,sbuf
mov p1,a            ；接收亮燈信號送P1口
sjmp $
       end

乙機中斷工作方式接收
org 0000h
ajmp main
org 0023h
ajmp zd           ；轉串口中斷程序
START:   MOV TMOD,#20h
                mov tl1,#0FAh
                mov th1,#0FAh
                setb tr1
   mov scon,#50h
   clr ri
   mov ie,#90h        ；開中斷

   MAIN:sjmp $     主程序
zd:    clr ri               ；清接收標志
；==============中斷程序還要再完善==============
  mov a ,sbuf         ；讀接收信號
mov p1,a
MOV R1,A           ;將收到的信號送緩存
reti              ；中斷返回
end

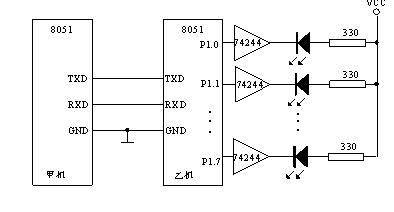

<單片機雙機串口通訊原理圖>

采用方式2 通信，數據幀格式是11位的，TB8為奇偶校驗位，接收過程要求判斷RB8，若出錯置F0標志為1，正確則置F0標志為0，然后返回。發送波特率375kbps，晶振為12MHz，所以SMOD=l。由于傳送數據的波特率與定時器無關，所以程序中無需對定時器編程. 以下程序出自http://m.zg4o1577.cn一位單片機大俠之手，借來用用，如果什么什么錯誤或者需要改進的地方請大家指出，不過我這里基本測試通過了。
send:
          MOV    SCON，#80H    ；設置串行口為方式2
          MOV    PCON，#80H    ；SMOD=l
          MOV     R0，#50H      ；設數據塊指針
          MOV     R7，#20       ；設數據塊長度
  STA：  MOV    A，@R0        ；取數據給A
                MOV     C，P
                MOV     TB8，C       ；奇偶位P送給TB8，
                MOV     SBUF，A     ；啟動發送
;====================================================
WAIT： JBC      TI，CONT     ；若發完一幀數據，清標志后發下一幀數據
                 AJMP     WAIT         ；未完等待
;=======================================================
CONT：INC      R0           ；修改數據指針
                DJNZ     R7，STA      ；循環發送至結束
               RET
;========================================================
;乙機接收程序如下：
；    在進行雙機通信時，兩機應采用相同的工作方式和波特率。
;=============================================================
            MOV  SCON，#90H          ；設置串行口為方式2，REN為1，允許接收
            MOV  PCON，#80H          ；SMOD=1
            MOV  R0，#50H                ；設置數據塊首址
            MOV  R7，#20                   ；置數據塊長度
;=========================================================
     WAIT：JBC    RI，READ        ；接收完一幀數據則RI清零并讀入數據
            AJMP   WAIT                      ；未完等待
;==========================================
READ：MOV   A，SBUF         ；讀入數據
        JNB     PSW.0，PZ          ；收到數為偶數則轉
        JNB     RB8，ERR           ；收到數為奇數，發端為偶數則通信出錯
        SJMP    RIGHT                  ；相符則正確
PZ：JB     RB8，ERR         ；收到數為偶數，發端為奇數則出錯
;========================================
RlGHT：MOV    @R0，A         ；通信正確，存放數據
        INC     R0                            ；更改地址指針
        DJNZ    R7，WAIT            ；數據塊接收完否，未完繼續
        CLR     PSW.5                    ；通信正確，置F0為0
        RET                     ；返回
ERROR：SETB    PSW.5          ；通信出錯，置F0為l
        RET                     ；返回


現在我最關心的是傳輸距離，我要做的產品傳輸距離為5M，選用STC51系列不知能不能解決，高手請指點。
