LED原理及其控制技術
一、什么是LED？
LED是light-emitting diode的縮寫，在某些半導體材料的PN結中，注入的少數載流子與多數載流子復合時會把多余的能量以光的形式釋放出來，從而把電能直接轉換為光能。PN結加反向電壓，少數載流子難以注入，故不發光。這種利用注入式電致發光原理制作的二極管叫發光二極管，通稱LED。
二、LED電子顯示屏的特點優勢所在
LED電子顯示屏作為一種現代電子媒體，以其靈活的顯示面積（可分割、任意拼裝）、高亮度、長壽命、大容量、數字化、實時性的特點，是其他任何一種媒體所不可替代的。
�
LED電子顯示屏充分運用現代信息技術，將聲、光、電、機等學科整合并完美組合、集視頻、動畫、字幕、圖片于一體的高科技信息發布的終端產品。LED顯示屏還可延伸到網絡、通訊、綜合布線、監控、廣播等弱電系統
圖（1）為8×8點陣LED外觀及引腳圖，其等效電路如圖（2）所示，只要其對應的X、Y軸順向偏壓，即可使LED發亮。例如如果想使左上角LED點亮，則Y0=1，X0=0即可。應用時限流電阻可以放在X軸或Y軸。

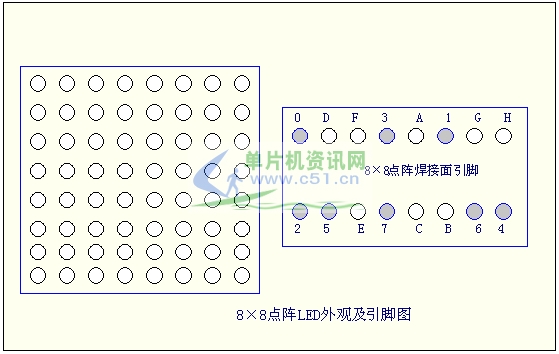

圖（1）8×8點陣LED外觀及引腳圖
圖（2）8×8點陣LED等效電路

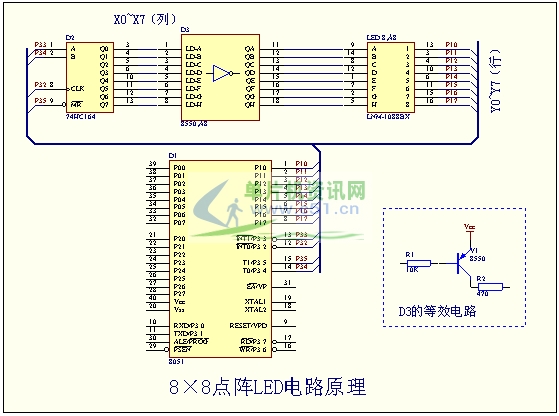

圖（3）8×8點陣LED電路原理
點陣LED掃描法介紹
點陣LED一般采用掃描式顯示，實際運用分為三種方式：
（1） 點掃描；
（2） 行掃描；
（3） 列掃描。
若使用第一種方式，其掃描頻率必須大于16×64=1024Hz，周期小于1ms即
可。若使用第二和第三種方式，則頻率必須大于16×8=128Hz，周期小于7.8ms即可符合視覺暫留要求。此外一次驅動一列或一行（8顆LED）時需外加驅動電路提高電流，否則LED亮度會不足。如圖3所示。
下面是一個用P1口控制掃描，用74HC164控制顯示輸出，使8×8點陣LED顯示一個“×”的例程。如圖（3）所示。
CLK EQU P3.2
DINA EQU P3.3
DINB EQU P3.4
CLEAR EQU P3.5
ORG 0000H
AJMP MAIN
ORG 0100H
MAIN:
MOV SP,#70H ;設堆棧指針
MOV 50H,#07EH ;設置發送的列數據(Y0~Y7)
MOV 51H,#0BDH
MOV 52H,#0DBH
MOV 53H,#0E7H
MOV 54H,#0E7H
MOV 55H,#0DBH
MOV 56H,#0BDH
MOV 57H,#07EH
CLR CLEAR ;初始化I/O口
SETB CLK
SETB DINA
SETB DINB
SETB CLEAR
mainloop:
mov r6,#8h ;設置掃描次數
mov dptr,#09000h ;讀取掃描端口數據
MOV R1,#50H ;指定列數據指針
flashcy:
MOV A,@R1 ;讀取列數據
MOV R0,A
INC R1 ;列數據指針加1
CLR A
MOVC A,@A+DPTR
MOV P1,#0FFH
LCALL SENDTO
MOV P1,A
INC DPTR
LCALL DELAY
DJNZ R6,flashcy
SJMP MAINLOOP
sendto: ;發送數據子程序
PUSH ACC
CLR CLK
SENDTIME:
MOV R7,#08H
MOV A,R0
CLR C
SENDCY:
RRC A
MOV DINA,C
SETB CLK
CLR CLK
DJNZ R7,SENDCY
POP ACC
RET
DELAY: MOV R7,#01 ;延時子程序
DELAY0: MOV R4,#17
DELAY1: MOV R3,#28
DJNZ R3,$
DJNZ R4,DELAY1
DJNZ R7,DELAY0
RET
ORG 09000H
DB 0FEH,0FDH,0FBH,0F7H,0EFH,0DFH,0BFH,07FH ;X0~X7(列掃描)
end
