很長時間沒有動手做一點實在的東西了，最近老琢磨著干點兒什么，也不能總是玩單片機，組合邏輯電路和時序邏輯電路同樣重要，當然了，模擬電子技術是根本。總寫程序大腦吃不消，那些算法雖然不是很復雜，但是軟件和硬件要結合起來才算完美。
這個電腦遙控器電路很簡單，只有一個單一的功能，呵呵，就是開機和關機。能力有限，目前只做到這一步，后續多學些知識了看能不能改進一下,這是下一個版本，紅外電腦遙控器增強版:http://m.zg4o1577.cn/mcu/690.html ，有興趣可以看看.

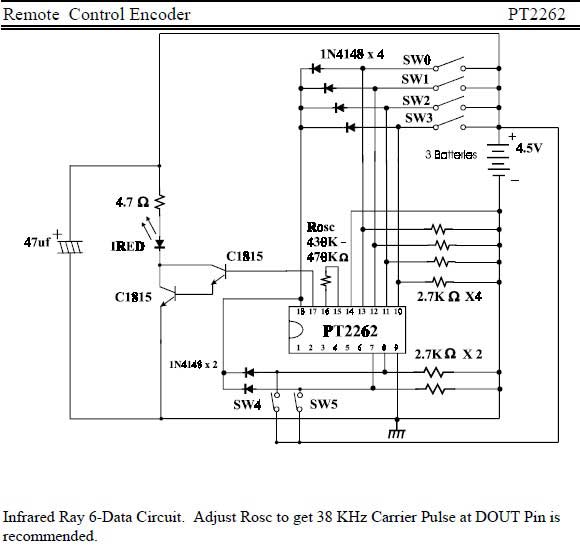

遙控器采用PT2262編碼芯片，發射電路如下：

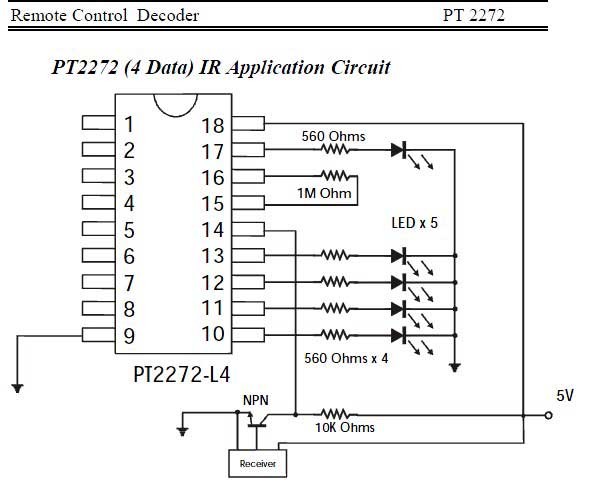

安裝在電腦上的遙控接收電路采用對應的PT2272解碼芯片，接收電路如下：
下面來看看制作的實物

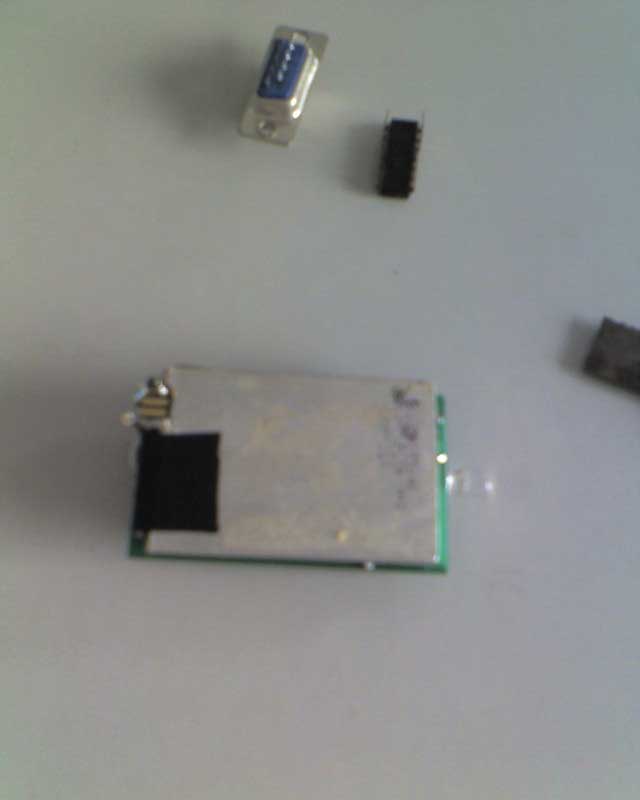

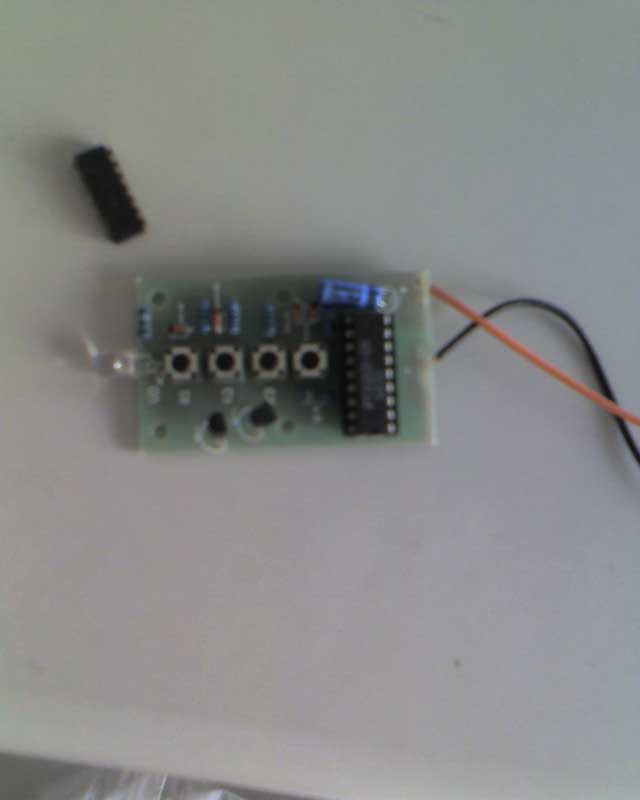

遙控器，采用手機電池供電，有效地避免了普通干電池占用空間比較大的弊端。經測試效果還行，遙控距離能達到七八米
為了能利用電腦自身的電源給接收電路供電，我查閱了許多相關資料，之前，我特別擔心會把電腦主板燒掉，那豈不是虧大了，呵呵，還好這個問題解決了，看看我是如何接線的

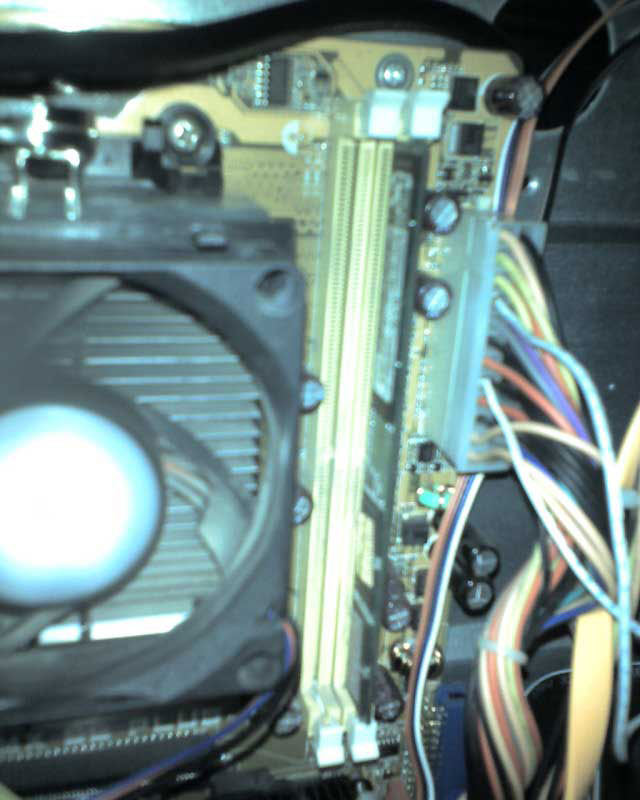

電源線接在主板的待機線上

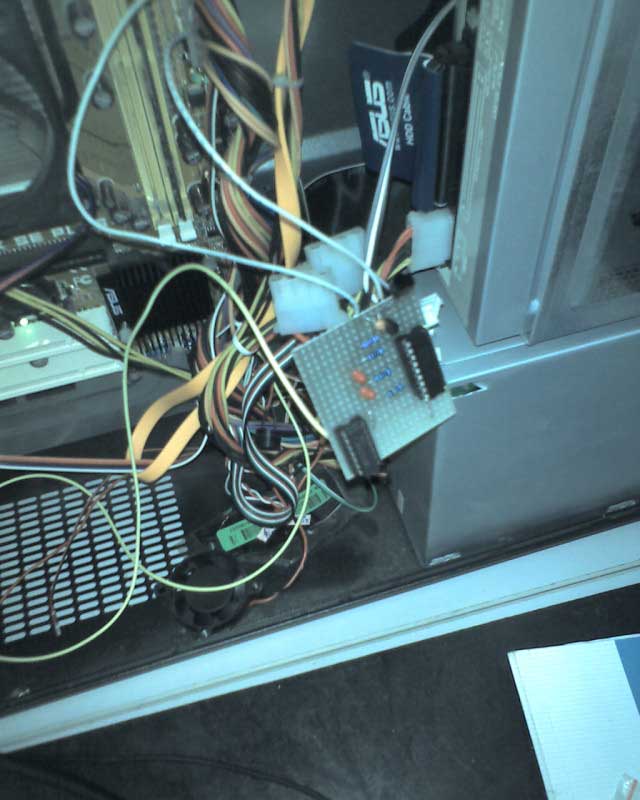

吊著的那個小板子就是我焊接的遙控接收電路，上面兩個指示燈是測試時用的

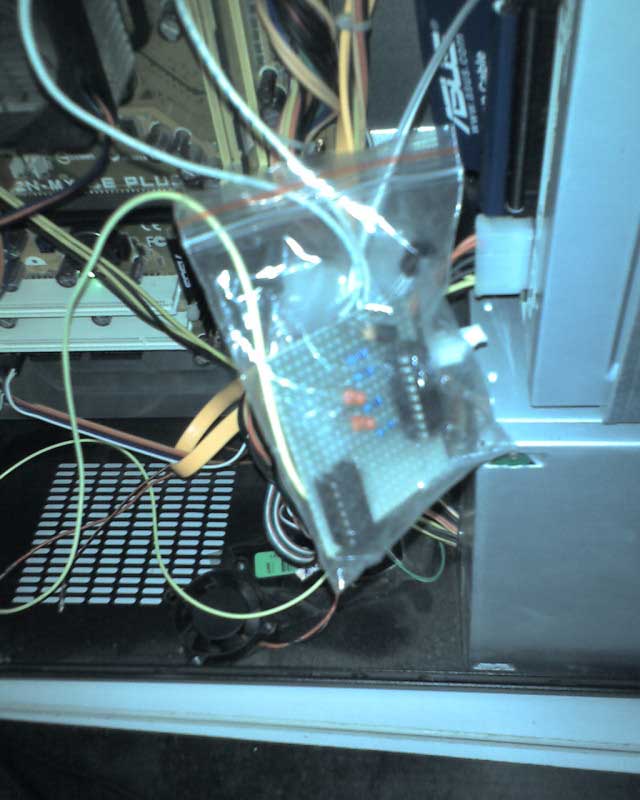

為了防止電路板短路，更重要的是防止短路燒壞了主板，我用塑料袋套住了這個電路板

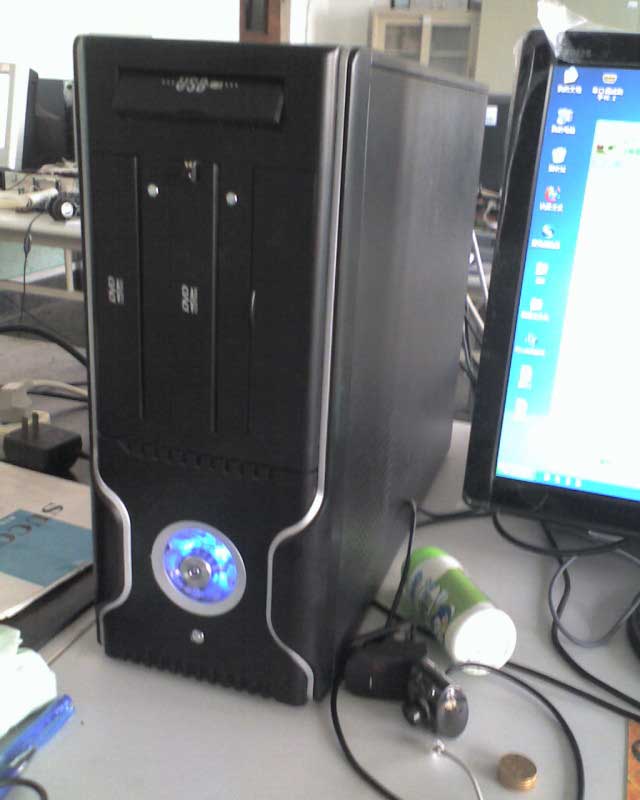

我把紅外接收管安放在機箱最前面，USB口下面
這張圖能更清楚地看到紅外接收管的位置，黑色的，似乎能和機箱很好的融合在一起，哈哈
沒有了，繼續努力，哈
