今天構思了機械手的關節部位和坐標計算方法,可能最終會最多用到四軸聯動，如果用不同轉速來控制四周軸的話，單線程可能會很吃力。所以如果用到的話，盡量用等速來控制，這是后話。

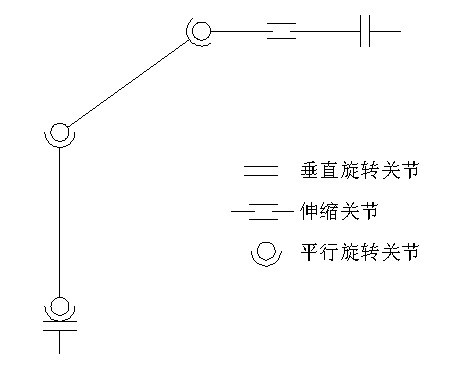

下面是關節的草圖，設計的初中是盡量大范圍的并從指定角度抓取物體，并用制定軌跡移動物體。
各臂的長短沒有按照最終比例繪出，最終可能會舍去某些關節。

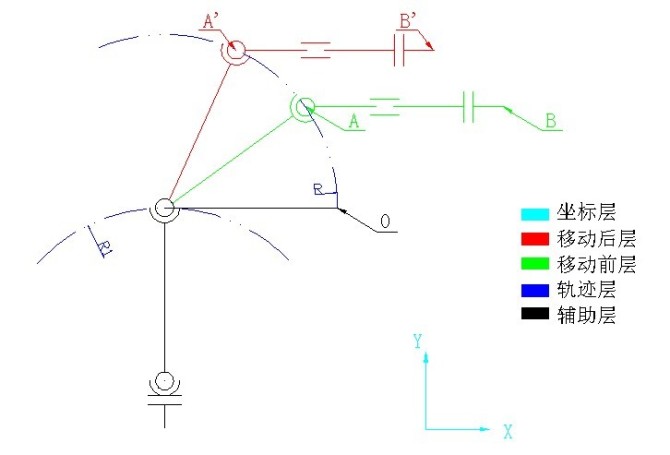

下面是終端坐標算法
上圖所示，B點到B‘點X,Y的相對坐標等于A點到A‘點的相對坐標，而A和A’其實就是R圓軌跡上的兩點，為了坐標的計算，必須取一點作為參考點O，O點坐標為R圓零度坐標（R，0），設A點距O點旋轉了a°，根據圓的角度公示為Ax=rcosa，Ay=rsina。A’點的坐標為A'x=rcosa'，A'y=rsina'。得出A和A‘的相對位置為（Ax-A'x,Ay-A'y）。同理如果在R1上也有轉動的話也可以用這個方法算出，最后將坐標相加就可得出B點移動了多少，如果需要在移動的過程中B點X坐標保持不變，只要控制伸縮臂進行插補即可。同樣水平方向的Z坐標也可如此計算。
下面一步要在實際中模擬出這一動作，也就是程序的編寫和各軸數據的存儲，以及參考點的設定與返回方法。
C51完成這些計算可能有些能力不足，考慮上位機交互的方法，單片機只處理各電機最終要走的步數即可，其他有電腦完成。
