最近開始學習C51單片機，可謂磕磕絆絆，因?yàn)楸救吮容^笨笨啦...（聽聽Michael Jackson的《Heal The World》就堅持下來了），不知道對大家是否有用...
閑言碎語不要講，下面我就來說說這邁出的第一步，我從2010年才接觸到單片機，想想比別人晚了10多年，不過沒關系，只要有心學習，從0-1很難，但從1到100、1000、...可能就沒有那么麻煩了。主要要自學單片機原理、電子線路、匯編語言，C語言，如果你剛好學過，那就恭喜啦。
本文旨在介紹單片機入門的基礎知識，為和我一樣的新手提供一個交流的平臺。仿真所使用單片機為ATMEL公司的AT89C52，軟件為PROTEUS和KEIL;只提供原理圖和KEIL環境下的注釋?zhuān)Ｍ麑?duì)廣大即將接觸單片機的人有所幫助，如果有錯誤歡迎回帖指出與本人交流或QQ聯系（93542746），共同進步。
一盞閃爍的LED
本人用Proteus畫得原理圖如下所示，該電路較簡單，在P1.7上接一個發光二極管，為防止電流過大燒壞二極管（LED的Imax=10mA），因此接了一個限流電阻。單片機31引腳(EA/Vpp)要接高電平，因?yàn)閱纹瑱C(jī)訪問的是下載到單片機內部的程序。

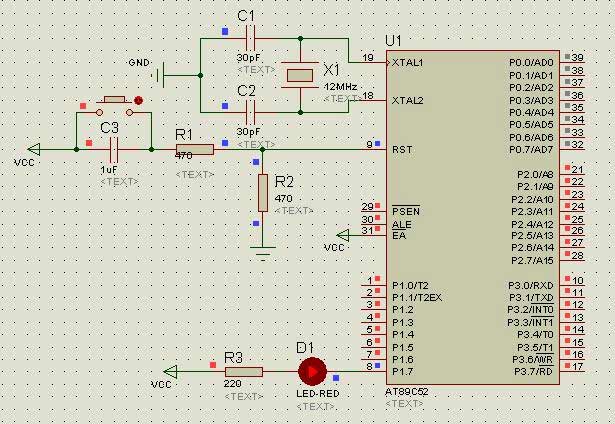

原理圖：
匯編程序：
org 000h
ajmp main
org 003h
main: mov P1,#07fh ;7fh的二進制數為01111111,P1.7輸出低電平
acall del ;調用延時子程序
mov p1,#0ffh ;ffh的二進制數為11111111,P1.7輸出高電平
acall del
ajmp main
del: mov r5,#04h
del1: mov r6,#0ffh
del2: mov r7,#0ffh
del3: djnz r7,del3 ;r7中內容減1后判斷，為0,向下執行；不為0,執行本身
djnz r6,del2
djnz r5,del1 ;共做04h*ffh*ffh次減1,即4*256*256次
ret
end
ajmp main
org 003h
main: mov P1,#07fh ;7fh的二進制數為01111111,P1.7輸出低電平
acall del ;調用延時子程序
mov p1,#0ffh ;ffh的二進制數為11111111,P1.7輸出高電平
acall del
ajmp main
del: mov r5,#04h
del1: mov r6,#0ffh
del2: mov r7,#0ffh
del3: djnz r7,del3 ;r7中內容減1后判斷，為0,向下執行；不為0,執行本身
djnz r6,del2
djnz r5,del1 ;共做04h*ffh*ffh次減1,即4*256*256次
ret
end
C程序：
#include <reg52.h> //通用89C52頭文件
/*************************************************************
* IO定義 *
/*************************************************************/
sbit LED = P1 ^ 7; //定義P1.7為L(zhǎng)ED控制口，低電平LED亮
* IO定義 *
/*************************************************************/
sbit LED = P1 ^ 7; //定義P1.7為L(zhǎng)ED控制口，低電平LED亮
/*************************************************************
* 毫秒級延時函數 *
調用函數必須給延時函數一個0~65535的延時值對應0MS到65535MS
備 注：應用于1T單片機時i<600，應用于12T單片機時i<125
/*************************************************************/
void Delay (unsigned int a){ //需要輸入變量值0~65535
unsigned int i;
while( --a != 0){ //i 從0加到125，CPU大概就耗時1毫秒
for(i = 0; i < 125; i++); //空指令循環
}
}
/*************************************************************
* 主函數 *
/*************************************************************/
void main (void){
* 毫秒級延時函數 *
調用函數必須給延時函數一個0~65535的延時值對應0MS到65535MS
備 注：應用于1T單片機時i<600，應用于12T單片機時i<125
/*************************************************************/
void Delay (unsigned int a){ //需要輸入變量值0~65535
unsigned int i;
while( --a != 0){ //i 從0加到125，CPU大概就耗時1毫秒
for(i = 0; i < 125; i++); //空指令循環
}
}
/*************************************************************
* 主函數 *
/*************************************************************/
void main (void){
while(1){ //無限循環以下程序
LED = ~LED; //取LED相反狀態
Delay(150); //延時150ms
LED = ~LED; //取LED相反狀態
Delay(150); //延時150ms
} //(0~65535之間)
}
}

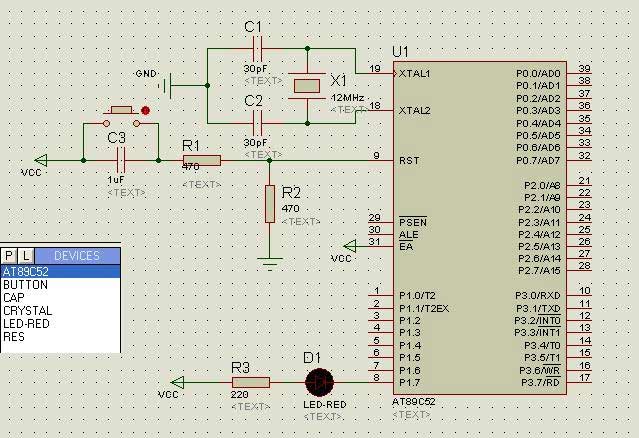

仿真效果圖：
