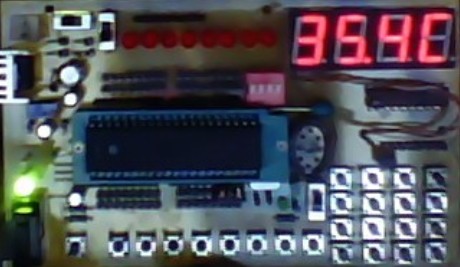

上面這個是效果圖 自己制作的單片機開發板



#include"reg51.h"

#define uchar unsigned char
#define uint unsigned int


sbit DQ=P3^6;        //溫度數據口


sbit wx1=P1^0;       //位選1
sbit wx2=P1^1;       //位選2
sbit wx3=P1^2;       //位選3
sbit wx4=P1^3;       //位選4



unsigned int temp, temp1,temp2, xs;

uchar code table[]={0xc0,0xf9,0xa4,0xb0,0x99,                //共陽數碼管
      0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6};





/******延時程序*******/
void delay1(unsigned int m)
    {
      unsigned int i,j;
      for(i=m;i>0;i--)
       for(j=110;j>0;j--);
         }


void delay(unsigned int m)     //溫度延時程序
    {
      while(m--);
         }

void Init_DS18B20()
{
unsigned char x=0;
DQ = 1;          //DQ復位 ds18b20通信端口
delay(8); //稍做延時
DQ = 0;          //單片機將DQ拉低
delay(80); //精確延時 大于 480us
DQ = 1;          //拉高總線
delay(4);
x=DQ;            //稍做延時后 如果x=0則初始化成功 x=1則初始化失敗
delay(20);
}




/***********ds18b20讀一個字節**************/
uchar ReadOneChar()
{
unsigned char i=0;
unsigned char dat = 0;
for (i=8;i>0;i--)
{
    DQ = 0; // 高電平拉成低電平時讀周期開始
    dat>>=1;
    DQ = 1; // 給脈沖信號
    if(DQ)
    dat|=0x80;   //
    delay(4);
}
   return(dat);
}



/*************ds18b20寫一個字節****************/
void WriteOneChar(unsigned char dat)
{
   unsigned char i=0;
   for (i=8; i>0; i--)
   {
   DQ = 0; //從高電平拉至低電平時,寫周期的開始
    DQ = dat&0x01;   //數據的最低位先寫入
    delay(5); //60us到120us延時
    DQ = 1;
    dat>>=1; //從最低位到最高位傳入
}
}


/**************讀取ds18b20當前溫度************/
void ReadTemperature()
  {
    unsigned char a=0;
    unsigned  b=0;
    unsigned  t=0;

    Init_DS18B20();
    WriteOneChar(0xCC);    // 跳過讀序號列號的操作/
    WriteOneChar(0x44); // 啟動溫度轉換
    delay(5);       // this message is wery important
    Init_DS18B20();
    WriteOneChar(0xCC); //跳過讀序號列號的操作
    WriteOneChar(0xBE); //讀取溫度寄存器等（共可讀9個寄存器） 前兩個就是溫度/
    delay(5);
    a=ReadOneChar();    //讀取溫度值低位  /
    b=ReadOneChar();      //讀取溫度值高位    /
    temp1=b<<4;            //高8位中后三位數的值
    temp1+=(a&0xf0)>>4;      //低8位中的高4位值加上高8位中后三位數的值   temp1室溫整數值
    temp2=a&0x0f;             //小數的值
    temp=((b*256+a)>>4);    //當前采集溫度值除16得 實際溫度值    zhenshu
    xs=temp2*0.0625*10; //小數位,若為0.5則算為5來顯示   xs小數    xiaoshu
   }




void wenduxianshi()
 {

        wx1=1;
        P2=table[temp/10];             //顯示百位
        delay1(5);
        wx1=0;

        wx2=1;
        P2=table[temp%10]+0x80;      //顯示十位        加上0x80就顯示小數點了。
        delay1(5);
        wx2=0;

        wx3=1;
        P2=table[xs%10];      //顯示個位
        delay1(5);
        wx3=0;

        wx4=1;
        P2=table[12];          //顯示 C 字符
        delay1(5);
        wx4=0;
 }



void main()
 {


  while(1)
 {
       ReadTemperature();
       wenduxianshi();

 }
 }
