9課:單片機數據傳遞類指令

作者:佚名   來源:本站原創   點擊數:  更新時間:2007年08月16日   【字體:
  1. 單片機數據傳遞類指令

3)以直接地址為目的操作數的指令

MOV direct,A 例: MOV 20H,A

MOV direct,Rn MOV 20H,R1

MOV direct1,direct2 MOV 20H,30H

MOV direct,@Ri MOV 20H,@R1

MOV direct,#data MOV 20H,#34H

4)以間接地址為目的操作數的指令

MOV @Ri,A 例:MOV @R0,A

MOV @Ri,direct MOV @R1,20H

MOV @Ri,#data MOV @R0,#34H

5)十六位數的傳遞指令

MOV DPTR#data16

8051是一種8位機,這是唯一的一條16位立即數傳遞指令,其功能是將一個16位的立即數送入DPTR中去。其中高8位送入DPH,低8位送入DPL。例:MOV DPTR#1234H,則執行完了之后DPH中的值為12HDPL中的值為34H。反之,如果我們分別向DPHDPL送數,則結果也一樣。如有下面兩條指令:MOV DPH#35HMOV DPL#12H。則就相當于執行了MOV DPTR#3512H

數據傳遞類指令綜合練習:

  1. 給出每條指令執行后的結果

  2. 上機練習:

    MOV 23H,#30H

    MOV 12H,#34H

    MOV R0,#23H

    MOV R7,#22H

    MOV R1,12H

    MOV A,@R0

    MOV 34H,@R1

    (23h)=30h

    (12h)=34h

    (R0)=23H

    (R7)=22H

    (R1)=12H

    (A)=30H

    (34H)=34H

    MOV 45H,34H

    MOV DPTR,#6712H

    MOV 12H,DPH

    MOV R0,DPL

    MOV A,@R0

    (45H)=34H

    (DPTR)=6712H

    (12H)=67H

    (R0)=12H

    (A)=67H

    說明:用括號括起來代表內容,如(23H)則代表內部RAM23H單元中的值,(A)則代表累加器A單元中的值。

  1. 進入DOS狀態,進入WAVE所在的目錄,例D:\WAVE

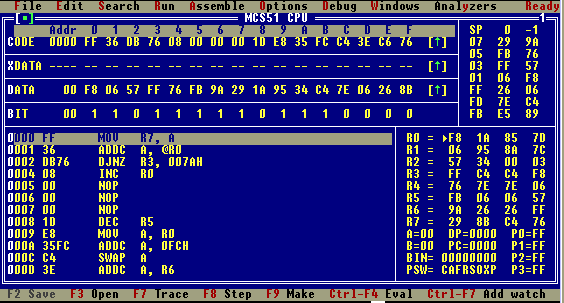

  2. 鍵入MCS51,出現如下畫面

    <單片機數據傳遞指令>圖1

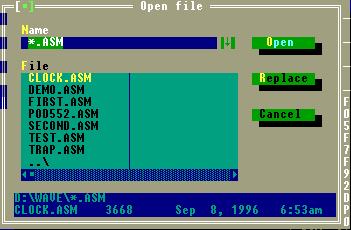

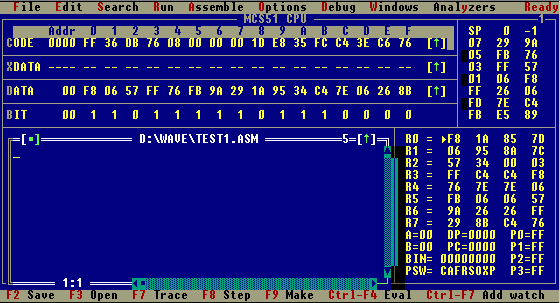

  3. File->Open,出現對話框后,在Name處輸入一個文件名(見圖2),如果是下面列表中已存在的,則打開這個文件,如果不存在這個文件,則新建一個文件(見圖3

    圖2

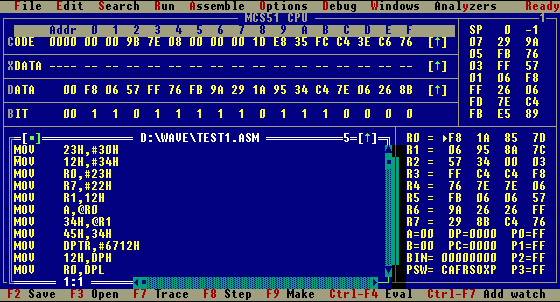

  4. 在空白處將上面的程序輸入。見圖4。用ALT+A匯編通過。用F8即可單步執行,在執行過程中注意觀察屏幕左邊的工作寄存器及A累加器中的值的變化。

    圖4

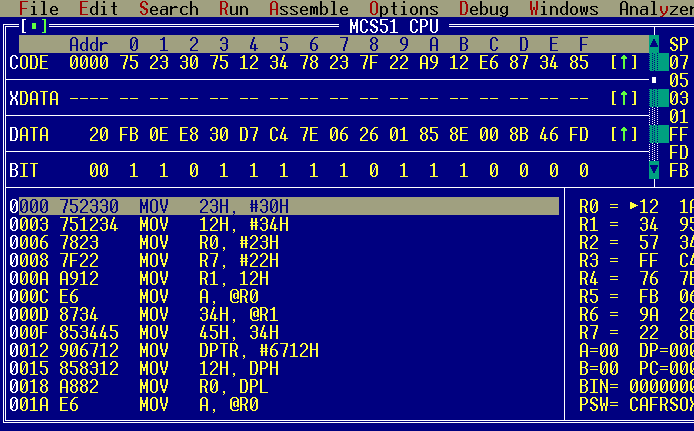

  5. 內存中值的變化在此是看不到的,可以用如下方法觀察(看圖5):將鼠標移到DATA,雙擊,則光標進入此行,此時可以鍵盤上的上下光標鍵上下翻動來觀察內存值的變化。本行的最前面DATA后面的數據代表的是“一段”的開始地址,如現在為20H,再看屏幕的最上方,數字從0F,顯示兩者相加就等于真正的地址值,如現在圖上所示的內存20H21H22H23H中的值分別是FBH 0EHE8H30H

    圖5

    6、當運行完程序后,即進入它的反匯編區,不是我們想要的東西。為了再從頭開始,可以用CTRL+F2功能鍵復位PC值。注意此時不會看到原來的窗口,為看到原來的窗口,請用ALT+4ALT+5等來切換。當然以上操作也可以菜單進行。CTRL+F2是程序復位,用RUN菜單。窗口用WINDOWS菜單。

此次大家就用用熟這個軟件吧,說實話,我并不很喜歡它,操作起來不方便,但給我的機器只能上這個,沒辦法,下次再給網友單獨介紹一個好一點的吧。現在最好的是keil 這個軟件本站有詳細的教程請看:    keil教程  單片機c語言教程
