如果要實現STM8主時鐘輸出功能，首先肯定要 Option Byte，因?yàn)橐褂枚丝诘姆霉δ芫鸵貙W(xué)要修改選項字節，這個可能與內部的寄存器的的配置有關系。
下面我就以 STM8S103K 為例講一下使用STM8的主時鐘輸出功能。

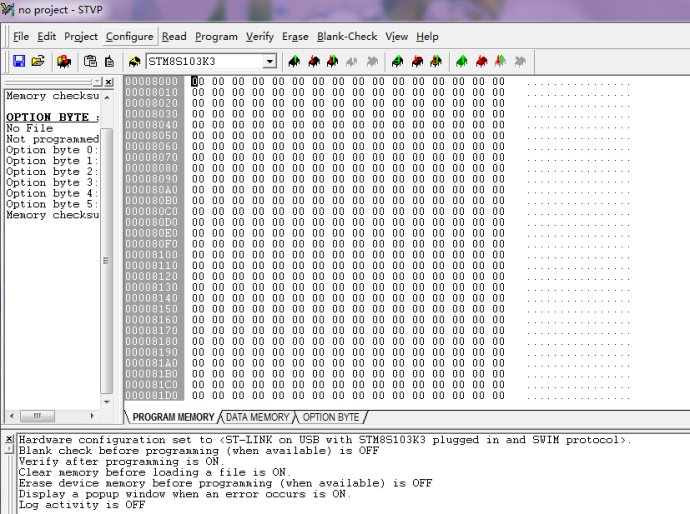

一： 我們先要打開 STM8的 程序燒寫軟件 STVP ，選擇相應的芯片。

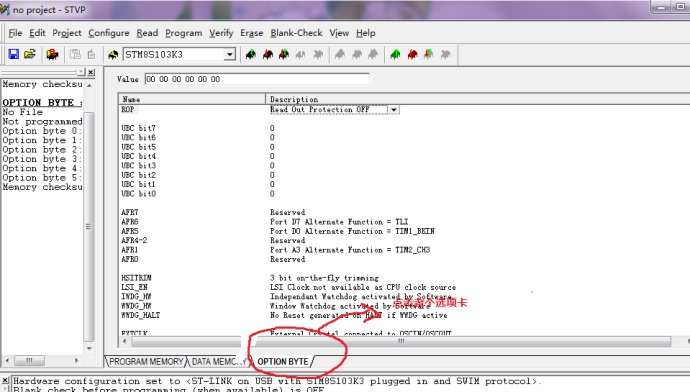

二：如果我們要修改選項字節，也叫就是修改 OPTION BYTE，所以在主窗體下面的三個復選框中選擇OPTION BYTE
選項，點擊過后的顯示界面如下：

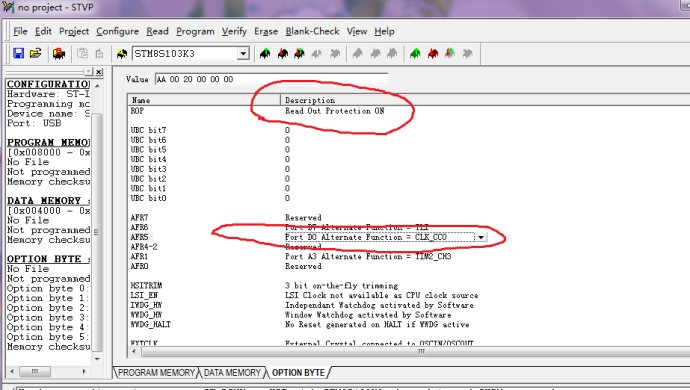

三： 我們要對上衣個界面的一些選項進行調整 1 ：ROP 選項 ，2 是 ARP5 ，這兩個選項在上一個界面上都能找到到，修改過后的界面如下。
注意上面?zhèn)�紅圈標記的兩處就是我們需要修改過后的模式。
四：下面我們要把修改過的 OPTION BYTE 下載到我們的 STM8 的芯片中。

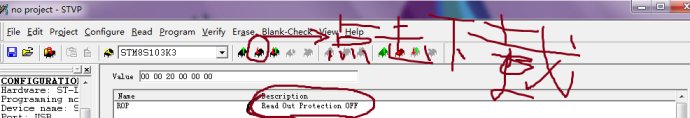

五：當上一步提示下載成功時我們來進行第五步，這是最重要的一步，也是最經常不為人知的一步。就是我們需要把 ROP 調到 OFF狀態在為芯片下載一次 修改過的 OPTION BYTE 。操作如下：
六： 當軟件再次提示下載成功時，我們的選項字節已修改成功。下面我們就是要把要在我們的STM8 工程中添加配置主時鐘輸出功能的函數 。最后把程序下載到目標板中就OK了，我們測試一下相應的主時鐘輸出端口，是否有一個峰峰值為 2V 左右的正弦波，那我們的工作就完成了。。。
