一直對STM8S的硬件SPI感興趣，但沒有真正使用過，以往都是用IO口模擬，這次剛好有個板子上有兩個595驅動的8位LED數碼管，就在上面試了一把，把過程記錄一下。

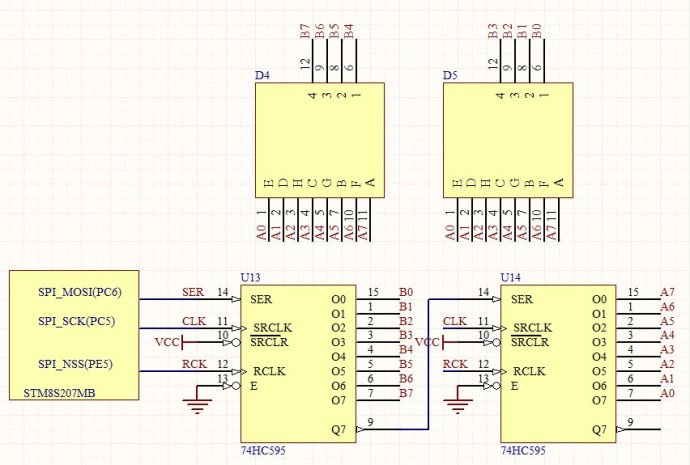

硬件接線圖：
595是數據接收器件，所以MCU只用了3條線與之相連，分別是MOSI接SER，SCK接CLK，NSS接RCK。其實這里RCK可以用其他的IO口的。
相關的代碼：
LOCAL uint8 DISP_BUF[8]={0,1,2,3,4,5,6,7}; //顯示緩沖區
PUBLIC uint8 DISP_TAB[]= //顯示碼表
{
0x14,0xD7,0x4C,0x45,0x87,0x25,0x24,0x57,0x04,0x05,0x06,0xA4,0x3C
};
相關的IO口設為上拉輸出
LOCAL void gpio_init(void)
{
GPIO_DeInit(GPIOC);
GPIO_Init(GPIOC,GPIO_PIN_5|GPIO_PIN_6,GPIO_MODE_OUT_PP_LOW_FAST);
GPIO_DeInit(GPIOE);
GPIO_Init(GPIOE,GPIO_PIN_5,GPIO_MODE_OUT_PP_LOW_FAST);
}
SPI初始化
LOCAL void spi_init(void)
{
SPI_DeInit();
CLK_PeripheralClockConfig(CLK_PERIPHERAL_SPI, ENABLE);
SPI_Init(SPI_FIRSTBIT_LSB, SPI_BAUDRATEPRESCALER_256, SPI_MODE_MASTER, SPI_CLOCKPOLARITY_LOW, SPI_CLOCKPHASE_1EDGE, SPI_DATADIRECTION_1LINE_TX, SPI_NSS_SOFT, 0x07);
SPI_Cmd(ENABLE);
}
顯示程序
PUBLIC void DISP_Display(void)
{
uint8 i,dig = 0x80;
for (i=0;i<8;i++)
{
GPIO_WriteLow(GPIOE,GPIO_PIN_5);
while (SPI_GetFlagStatus(SPI_FLAG_TXE) == RESET);
SPI_SendData(DISP_TAB[DISP_BUF[i]]);
while (SPI_GetFlagStatus(SPI_FLAG_TXE) == RESET);
SPI_SendData(dig);
while (SPI_GetFlagStatus(SPI_FLAG_TXE) == RESET);
GPIO_WriteHigh(GPIOE,GPIO_PIN_5);
delay(20);
dig >>= 1;
}
}

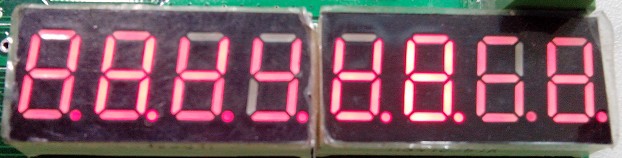

編譯運行，出現的字符如下：
用示波器看了下，MOSI腳和SCK腳的波形正常。猜想是硬件SPI的速度太快，595跟不上。于是修改代碼，在兩次發送數據之后都延時一下。
PUBLIC void DISP_Display(void)
{
uint8 i,dig = 0x80;
for (i=0;i<8;i++)
{
GPIO_WriteLow(GPIOE,GPIO_PIN_5);
while (SPI_GetFlagStatus(SPI_FLAG_TXE) == RESET);
SPI_SendData(DISP_TAB[DISP_BUF[i]]);
delay(500);
while (SPI_GetFlagStatus(SPI_FLAG_TXE) == RESET);
SPI_SendData(dig);
delay(500);
while (SPI_GetFlagStatus(SPI_FLAG_TXE) == RESET);
GPIO_WriteHigh(GPIOE,GPIO_PIN_5);
delay(20);
dig >>= 1;
}
}

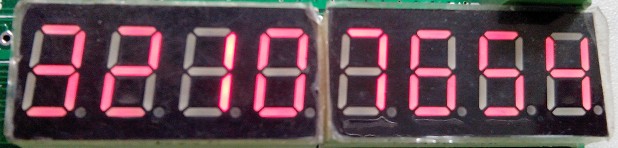

再次編譯運行，顯示如下：
結論：
1. STM8S 硬件SPI的速度較快，實際應用的時候需要考慮外部設備的響應速度問題。
2. while (SPI_GetFlagStatus(SPI_FLAG_TXE) == RESET);只能保證每次SPI發送數據前，發送緩沖區是空的，即上次數據已經發送完成，但不能保證外部設備正確接收了數據。
