main函數分析：
#include "stm32f10x.h"
void GPIO_Config(void)//GPIO配置
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);//使能gpioc的時
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13; //選擇管腳PC.13作LED燈
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //管腳速度為50M
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //設置輸出模式為推挽輸出
GPIO_Init(GPIOC, &GPIO_InitStructure); //將上述設置寫入到GPIOC里去
}
void NVIC_Config(void) //中斷控制器的配置
{
NVIC_InitTypeDef NVIC_InitStructure;
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_0); //優先組設置
NVIC_InitStructure.NVIC_IRQChannel =TIM2_IRQn ; //TIM2中斷選通
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0; //搶占優先級
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0; //子優先級
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //使能中斷控制
NVIC_Init(&NVIC_InitStructure);
}
void Timer_Config(void) //定時器的配置
{
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2 , ENABLE); //Timer2 時鐘使能
TIM_DeInit(TIM2); //復位TIM2定時器
TIM_TimeBaseStructure.TIM_Period=1000; //定時器周期
TIM_TimeBaseStructure.TIM_Prescaler=36000-1; //預分頻數
TIM_TimeBaseStructure.TIM_ClockDivision=TIM_CKD_DIV1; //TIM2時鐘分頻,為1表示不分頻
TIM_TimeBaseStructure.TIM_CounterMode=TIM_CounterMode_Up;//定時器計數為向上計數模式
TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);
TIM_ClearFlag(TIM2, TIM_FLAG_Update); //清除定時器2的溢出標志位
TIM_ITConfig(TIM2,TIM_IT_Update,ENABLE); //使能定時器2溢出中斷
TIM_Cmd(TIM2, ENABLE); //定時器2使能
}
int main(void)
{
SystemInit();//初始化時鐘，配置為72MHz，我試過將這句注釋掉，好像不影響結果。查
了一下，在配置
//main函數之前的啟動代碼有這樣一句 LDR R0, =SystemInit，我疑惑的是難
道啟動的時候就配成72Mhz?
GPIO_Config();
NVIC_Config();
Timer_Config();
while(1)
{
;
}
}
中斷服務函數
void TIM2_IRQHandler(void)
{
static int flag_bit=0;//定義一個標志位
if ( TIM_GetITStatus(TIM2 , TIM_IT_Update) != RESET ) //判斷中斷溢出標志為是否為1
{
TIM_ClearITPendingBit(TIM2 , TIM_FLAG_Update); //清除溢出中斷標志位
flag_bit = !flag_bit;
if(flag_bit == 1)
GPIO_SetBits(GPIOC, GPIO_Pin_13); //熄滅LED
if(flag_bit == 0)
GPIO_ResetBits(GPIOC, GPIO_Pin_13); //點亮LED
}
這個函數是寫在stm32f10x_it.c 里面的，我對TIM2_IRQHandler（）函數的理解應該是這樣的：
首先由定時器定時，定時好了產生中斷溢出標志位，發送中斷
然后進入中斷服務函數TIM2_IRQHandler（），進入函數之后要做的就是清除中斷溢出
標志位。
最后再執行函數里的其他內容。
定時器定時時間計算是這兩句：
TIM_TimeBaseStructure.TIM_Period=1000; //定時器周期
TIM_TimeBaseStructure.TIM_Prescaler=36000-1; //預分頻數
Prescaler可以理解為定時器的基數是72M / Prescaler+1 = 2000k，也就是500us ，Period 可以理解為要計數多少次，這里是1000次。 所以就是每500us記一次，計數1000次，就是500ms。
公式為：
Period / (72M / (Prescaler+1) )=____ 秒
1000 / (72 M/ (35999+1) ) = 0.5 秒
我有的一些疑問：1、進入中斷函數之后，定時器要干些什么，是不是就停止計數了？
2、計數記到1000發生中斷，計數值是不是有自動清零
問題先放到這兒，邊學習，邊解決。
USRT1的配置不改變，主要的就是添加打印函數實現串口輸出功能。代碼感覺可能很長，但無非就是一些判斷，看看字符串最后一位是不是\0 ，不是的話，遇到轉義字符，/n /r 怎么做，以及將數字轉換成字符這些。
這些很多時候我都沒注意：
1、 這一句while ( *Data != 0) // 判斷是否到達字符串結束符
我們平時不是都用 \0 嗎？ 用0開始我還沒反應過來。 其實ASCII的十六進制的0 就是\0
如果要使用\0，while ( *Data !='\0') ，主要要加單引號表字符串，上面沒有加就是十六進制，后面的也就能明白了。
2、stdarg.h這個函數，以前都沒見過，但學習就是要學習新知識。 知識改變命運，我一直都相信這句！
3、char *itoa(int value, char *string, int radix) 是指針函數，返回值是一個地址
4、其他的都是涉及指針的操作，所以C指針一定要學好，沒學好，不要緊，趁這個機會把它弄明白，當我看懂了下面這些，也就明白了。
#ifndef __usart_debug_H
#define __usart_debug_H
#include "stm32f10x.h"
#include //stdarg.h是C語言中C標準函數庫的頭文件,目的為讓函數能夠接收可變參數。
extern void usart_debug_config(void); //提供給外部函數調用usart_debug_config（）函數。
//
// 函數名：itoa
// 描述 ：將整形數據轉換成字符串
// 輸入 ：-radix =10 表示10進制，其他結果為0
// -value 要轉換的整形數
// -buf 轉換后的字符串
// -radix = 10
* 輸出 ：無
* 返回 ：無
* 調用 ：被USART1_printf()調用
*
static char *itoa(int value, char *string, int radix)
{
int i, d;
int flag = 0;
char *ptr = string;
//This implementation only works for decimal numbers.
if (radix != 10)
{
*ptr = 0;
return string;
}
if (!value)
{
*ptr++ = 0x30;
*ptr = 0;
return string;
}
//if this is a negative value insert the minus sign.
if (value < 0)
{
*ptr++ = '-';
// Make the value positive.
value *= -1;
}
for (i = 10000; i > 0; i /= 10)
{
d = value / i;
if (d || flag)
{
*ptr++ = (char)(d + 0x30);
value -= (d * i);
flag = 1;
}
}
// Null terminate the string.
*ptr = 0;
return string;
} //NCL_Itoa
// 函數名：USART1_printf
//描述 ：格式化輸出，類似于C庫中的printf，但這里沒有用到C庫
//輸入 ：-USARTx 串口通道，這里只用到了串口1，即USART1
// -Data 要發送到串口的內容的指針
// -... 其他參數
// 輸出 ：無
// 返回 ：無
//調用 ：外部調用
// 典型應用USART1_printf( USART1, "\r\n this is a demo \r\n" );
// USART1_printf( USART1, "\r\n %d \r\n", i );
// USART1_printf( USART1, "\r\n %s \r\n", j );
//
static void USART1_printf(USART_TypeDef* USARTx, uint8_t *Data,...)
{
const char *s;
int d;
char buf[16];
va_list ap; // va_list ap 和 va_start(ap, Data)以及后面的va_arg() 都來自 stdarg.h
va_start(ap, Data);//具體用法請參照相關資料。
while ( *Data != 0) // 判斷是否到達字符串結束符
{
if ( *Data == 0x5c ) // '\' ASCII表 0x5c就是轉義字符'\'
{
switch ( *++Data )
{
case 'r': //回車符
USART_ClearFlag(USART2,USART_FLAG_TC);
USART_SendData(USARTx, 0x0d);
while( USART_GetFlagStatus(USARTx, USART_FLAG_TC) == RESET );
Data ++;
break;
case 'n': //換行符
USART_ClearFlag(USART2,USART_FLAG_TC);
USART_SendData(USARTx, 0x0a);
while( USART_GetFlagStatus(USARTx, USART_FLAG_TC) == RESET );
Data ++;
break;
default:
Data ++;
break;
}
}
else if ( *Data == '%')
{ //
switch ( *++Data )
{
case 's': //字符串
s = va_arg(ap, const char *);
for ( ; *s; s++)
{
USART_ClearFlag(USART2,USART_FLAG_TC);
USART_SendData(USARTx,*s);
while( USART_GetFlagStatus(USARTx, USART_FLAG_TC) == RESET );
}
Data++;
break;
case 'd': //十進制
d = va_arg(ap, int);
itoa(d, buf, 10);
for (s = buf; *s; s++)
{
USART_ClearFlag(USART2,USART_FLAG_TC);
USART_SendData(USARTx,*s);
while( USART_GetFlagStatus(USARTx, USART_FLAG_TC) == RESET );
}
Data++;
break;
default:
Data++;
break;
}
} //end of else if
else {
USART_ClearFlag(USART2,USART_FLAG_TC);
USART_SendData(USARTx, *Data++);
while( USART_GetFlagStatus(USARTx, USART_FLAG_TC) == RESET );
}
while( USART_GetFlagStatus(USARTx, USART_FLAG_TC) == RESET );
}
}
#endif // __USART1_H

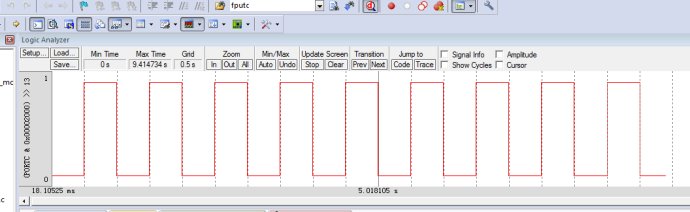

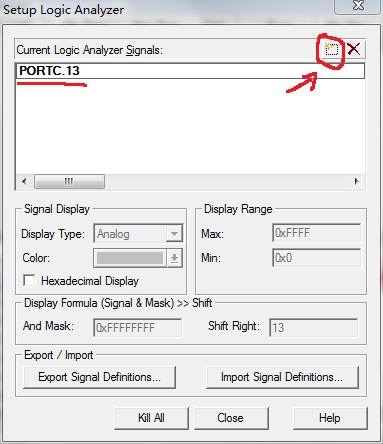

軟件仿真中的效果圖：

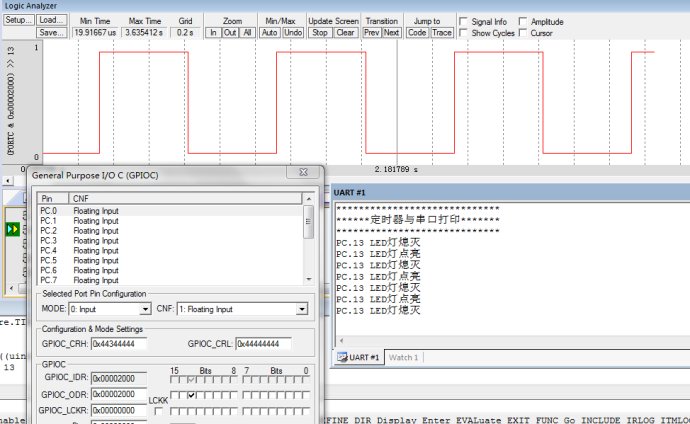

波形圖 IO口狀態 串口輸出 都在下面圖里了
