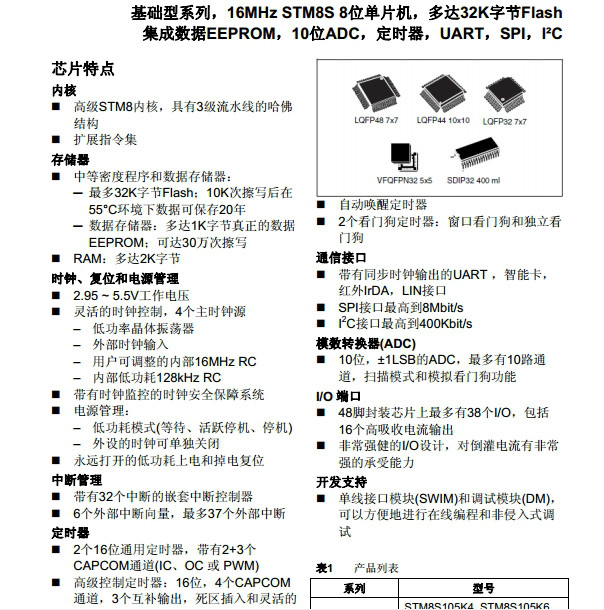

stm8s外設資源豐富，性能優越，性價比高，這里分享下自己的開發經驗，給有興趣的朋友。先看下配置。

不錯吧，而它的價格只有3元，0系列的產品則僅有1元多點。很誘人吧。更誘人的是，學好了這個，再學STM32將變的順手起來。外設的控制大致是一樣的。切入正題，下邊的說明 將針對直接寄存的控制，不用庫開發。（8實在沒必要）
GPIO 的控制：
    每組IO 都有5個寄存器負責分別是
        PX_ODR   ：輸出狀態控制寄存器
         PX_DDR   ：數據方向控制寄存器
         PX_CR1   ：上拉電阻控制寄存器
         PX_CR2  ：外部中斷控制寄存器
         PX_IDR：   讀端口狀態寄存器
      下邊列出幾種常用的端口配置：
 推 挽輸出   低電平   PX_DDR=0XFF;PX_CR1=0XFF;  高電平時 將PX_ODR=0XFF 配置下這里說一STVD 中的位操  作。以PD_ODR 端口3控制led為例     _Bool     led     @PD_ODR:3;    就直接可以 對led進行操作。
模擬輸入 所用端口需要在初始狀態，最好做如下操作 PX_DDR&=0X00;PX_ODR&=0X00;PX_CR1&=0X00;PX_CR2=0X00;
中斷輸入 ：stm8的所有端口支持外部中斷，及最高外部中斷 TLI 需要與外部中斷EXTI_CRX寄存器配合使用
         PX_DDR&=0X00; PX_ODR&=0X00;PX_CR1&=0X00;PX_CR2=0XFF;EXTI_CRX=0XFF; 注意TLI于普通外部中 斷的區別；在用外部中斷是需要在端口于地間加104電容。不要在SWIM上加，你會后悔的。哈哈，在用TLI時主要在配置字節選項里選擇對應端口服用功 能。

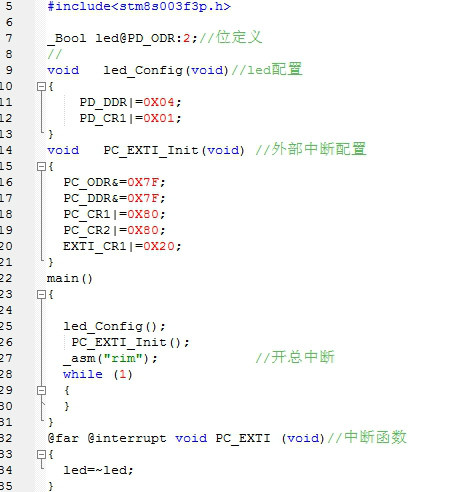

推挽輸出沒有啥好研究的   AD后面說，先看一下外部中斷 的應用；配置循序及內容

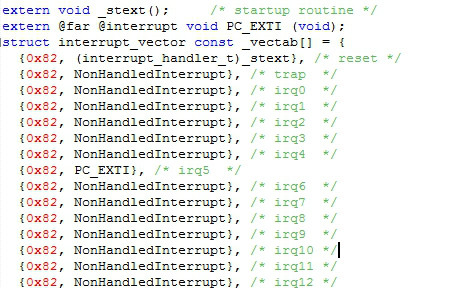

1，配置端口2，編寫對應的中斷函數3，在 interrupt配置對應中斷4，開總中斷。





上邊的程序用到了推挽  于中斷 。就這么簡單。比51 的p口好玩吧。
定時器
下邊該說定時器了，stm8s10X 有一個高級定時器TIM1普通定時器TIM2 TIM3,通用定時器 TIM4.
先從簡單的說起通用定時器TIM4 .他是一個單純的8位正計計時器。先說一下他的寄存器、
TIM4_CR1 :  控制寄存器，包含了使能，中斷更新，預裝值等控制位
TIM4_CR2 :  控制器 主要用于輸出信號沒必要深究
TIM4_SR:    狀態寄存器  ，觸發中斷及中斷更新事件
TIM4_PSCR:定時器時基預分頻器   可用的只有低三位 分頻因數為 2^PSCR最大分頻128
TIM4_ARR:  自動重裝值，在中斷產生時將本值賦給CNTR
TIM4_CNTR:計數寄存器
TIM4_IER:   中斷使能
TIM4_EGR: 中斷產生事件

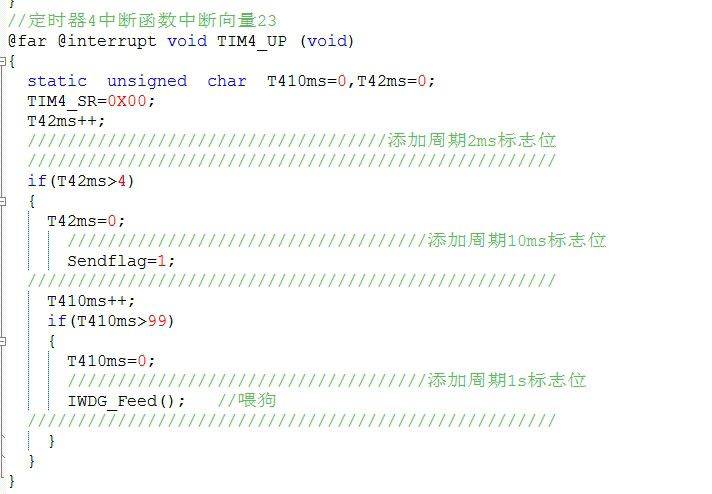

還是比較簡單的 只是單純的計時器。配置步驟
1，配置定時器寄存器，2開啟總中斷，3寫對應中斷函數。

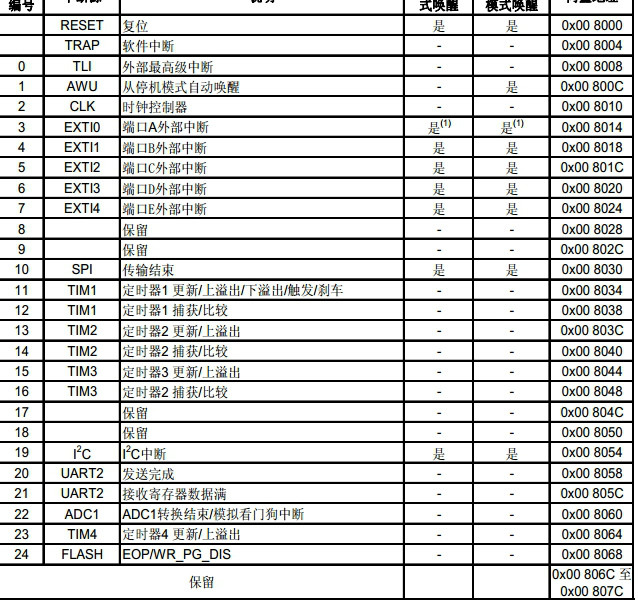

這里也用到了中斷，stm8s103有24個中斷 中斷向量如下以后會經常用到必須記住



。
看門狗
        在工業現場，環境復雜，干擾強烈，極有可能造成程序跑飛。要習慣性的用看門狗，即便是測試沒問題。

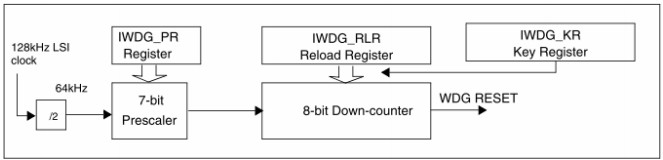

        看門狗的走勢圖如下

    內 部低速時鐘( LSI   128KHz) 的2分頻為看門狗提供計數時鐘源 這個是不可控分頻。接著來到IWDG_PR預分頻寄存器可選分頻系數（4，8，16，32，64，128，256），然后是自動重裝寄存器 IWDG_RLR.寫這個寄存器必須要IWDG_KR密鑰寄存器解密鑰，設置完后加密鑰。

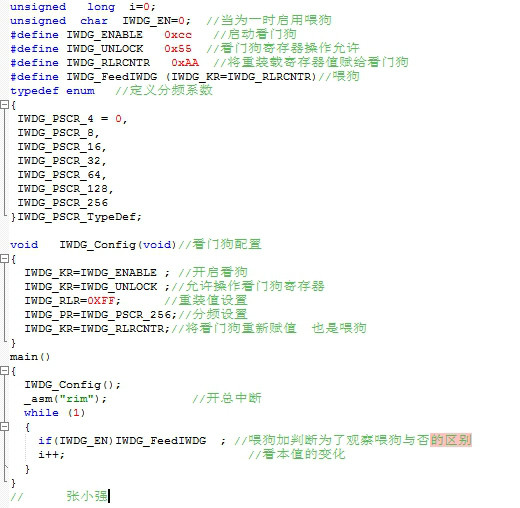

程序很簡單，配置步驟如下；
1 開啟看門狗  。
2允許操作看門狗寄存器   解密
3配置看門狗 模式   分頻系數 重裝載值
4給看門狗計數器裝載值
5 定時喂狗


可以通過Debug修改IWDG_EN的值看程序運行情況，為0時不斷的復位，i無法長期累計，修改為1時可以喂狗i將得到累加。到這里看門狗部分就說完了，調用看門狗配置函數，根據需要配置看門狗函數，定期喂狗就OK了。
UART
寄存器說明：
UARTx_SR:      狀態寄存器，包含了數據寄存器狀態 總線狀態 幀 等狀態，常用的是中斷中清除接收寄存器滿標志
                            發送時判斷是否發送成功，發送寄存器是否為空
UARTx_DR:     數寄存器，用于存放發送，和接收到的數據。
UARTx_BBR1: 波特率控制寄存器用于控制串口波特率 存放波特率的  BIT11——BIT4
UARTx_BBR2: 波特率控制寄存器用于控制串口波特率 存放波特率的  BIT0-BIT3   BIT12-BIT15
UARTx_CR1:     控制寄存器1  數據位數，奇偶校驗 等控制。
UARTx_CR2:    控制寄存器2 ，收發使能 收發中斷使能 模式選擇。
UARTx_CR3:     控制寄存器3， 停止位選擇及使用時鐘線選擇時鐘極性。
UARTx_CR4:     控制寄存器4， LIN模式下的控制。
UARTx_CR5:     控制寄存器5， 智能卡及紅外模式下的設置。
UARTx_CR6:     控制寄存器6， LIN模式下的控制。
UARTx_GTR:     智能卡模式下的保護時間寄存器。
UARTx_PSCR:    智能卡及紅外模式下的波特率設置。
這 里只針對UART模式講解   stm8  有兩個串口   0系列用的是UART1    1系列用的UART2    2 系列都用，這里要注意用前面兩款的時候中斷向量要寫對，不然你會很惱火，找不到問題出在那。    uart1  接收中斷向量是18    uart2  接收中斷向量21

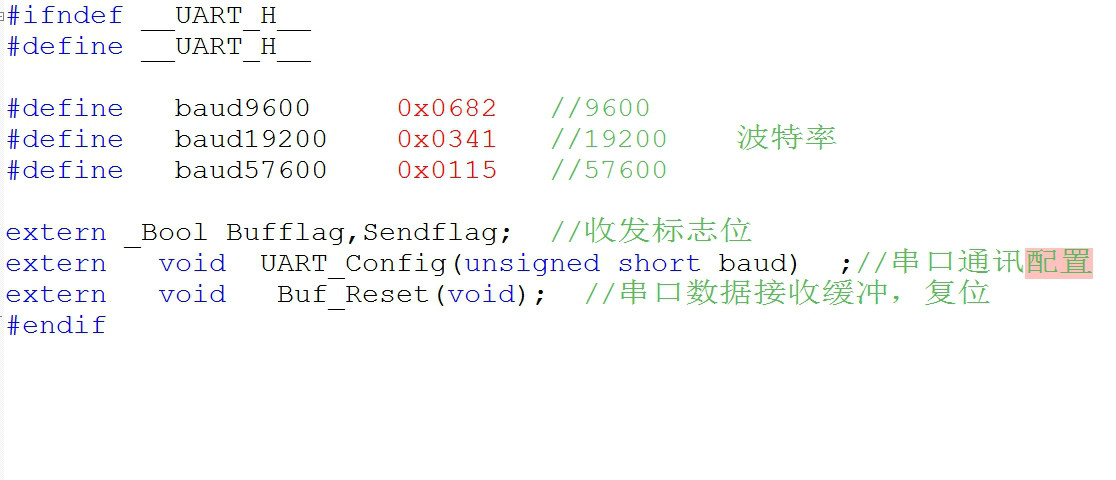

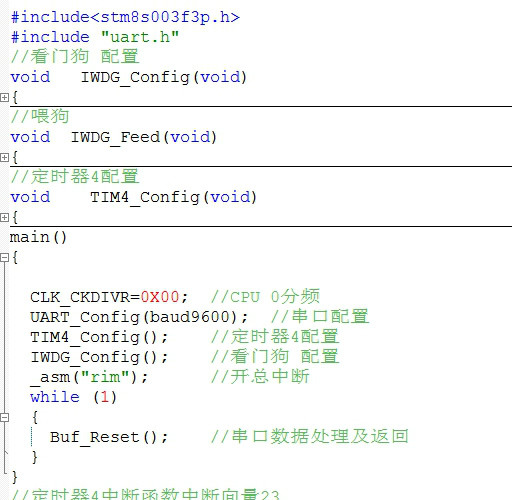

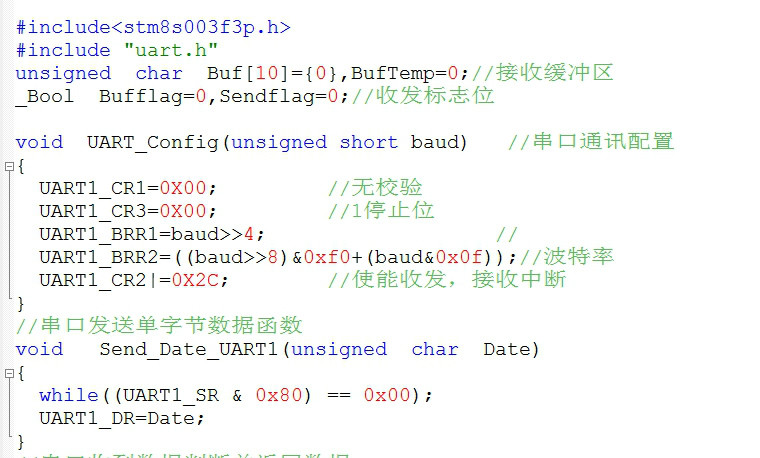

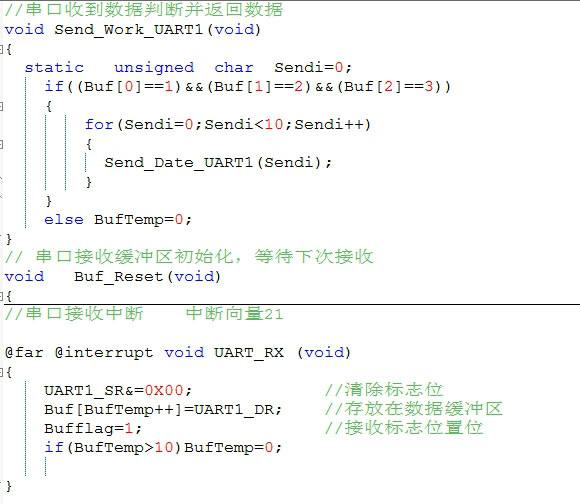

好下面進入代碼部分 ，串口初始化，中斷接收，符合要求的數據返回一個規定值，很簡單重要是學習方法，思路，這個對寫好一個程序很重要








串 口就說道這里了 ，具體怎么用看自己了，注意看MAIN.C的思路，結合數據手冊看一下。有錯誤的地方以數據手冊為準。還有在用STVD 的時候有個很狗血的地方無法看代碼量，可以在調試模式下看看，起始地址0X8080Flash,往下看出現連續0 的時候看一下地址，自己算一下就知道代碼量了，也可以自己寫一個小函數檢測下，都是比較簡單的。0系列8k，1系列16-32K不等，
下節  內容  IIC    驅動PCF8563 。以后的程序MAIN.C將會用上面一樣的格局.

時間因素先到這里，定期更新。
