在Arduino IDE上完成ArduinoMini的編程編譯和下載的方法

作者:huqin   來源:本站原創   點擊數:  更新時間:2014年04月03日   【字體:

         剛剛從創客空間得手兩塊ArduinoMini。因?yàn)槌税遄釉谑郑瑳]有其它任何資料,故按板子上留的網址,順藤摸瓜來到hacker-china,讀到《滿足您創新創意的需要,親手打造屬于你的Arduino》,讀后感覺用起來確實不方便,而且我手里只有一塊USBTinyISP,就考慮能否用它直接在Arduino IDE里完成編程編譯和下載等所有工作,從而讓其成為一個名符其實的Arduino

         首先,介紹一下環境,我使用的是Arduino IDE1.52版本,下面探討如何在這個IDE中完成編譯和下載工作。打開Arduino IDE1.52,進入“文件——示例——01.Basics——Blink”出現如圖1所示的程序窗口:

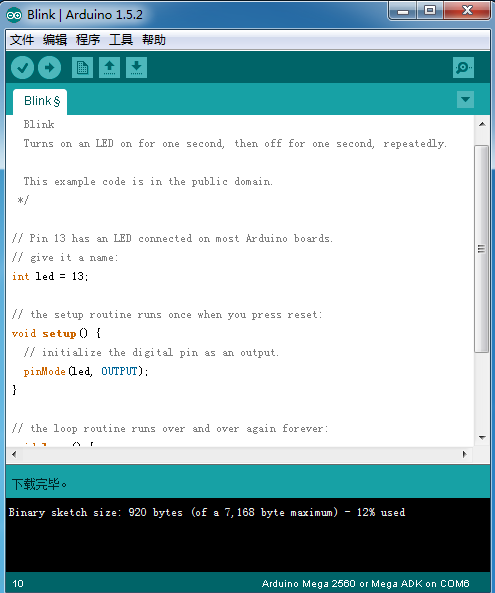

1Arduino IDE1.52界面及Blink示例程序

         進入“工具——板卡”,會看到有很多板卡型號,讓我很興奮的是里面直接就有Arduino Mini板子,盡管讀到Hack-China的文章說不能直接用,還是先試一下再說,至少查明為什么不能用。選中Arduino Mini,然后點擊下載,編譯……下載……失敗。看來hack-china文章的作者說的不能用,確實沒有錯。撇開這些觀點,看看錯誤提示信息,如圖2所示:





2 Arduino IDE自帶板卡選項ArduinoMini出錯

         仔細查看圖2,會發現ArduinoIDE中自帶板卡選項Arduino Mini所使用的處理器是ATmega328,而我們這款Arduino Mini卻選用的是ATMEGA8L-8PU,出錯是必然的了。

         那是不是真的就沒有辦法了呢?我們再在Arduino IDE中挖掘,看看能否找到一點有用的信息。

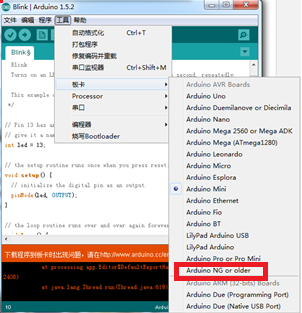

3 ArduinoIDE中板卡列表

         Arduino IDE板卡列表中,有“ArduinoNG or older”,這個older是向前兼容的,也許這里就是突破口。選中“Arduino NG or older”,我們發現,板卡類型變成了“Arduino NG or olderATmega168 on COM6”,處理器型號還是不對。再看工具欄,下拉菜單中“Processor”選項被激活了,選中進入,如圖4所示。

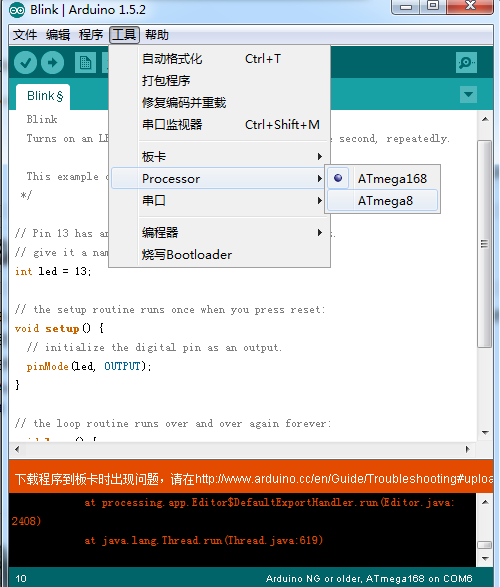

4 Processor類型

         到這里,似乎柳暗花明了,選中ATmega8

點擊“使用編程器下載”,如圖5所示。——編譯——下載……成功!


 5 選擇“使用編程器下載”





看看我們的Arduino Mini的反應吧,原來的4個LED滾動顯示沒有了,但我們讓LED閃爍,它沒有按照我們的要求顯示!

Blink示例程序中,是控制D13腳連接的LED,而在ArduinoMini中,連接LED的是0,1,2,3四個引腳。所以只要把13改為0~3中的如何一個就可以看到燈的閃爍了。
