FPGA采集模擬信號數據波形,51單片機顯示波形

ID:250852 · 發表于 2018-4-1 13:37

fpga采集數據波形，51單片機顯示波形，示波器

單片機源程序如下（frqent_count.v）:

/*==============================================
* 描述:頻率計控制模塊計數測試程序
//==============================================*/
module frqent_count(clk_b,clk_d,vavle,rst,cnt_h_out,cnt_b_out,cnt_d_out);
input rst;
input clk_b;
input clk_d;
input vavle;
output reg[31:0] cnt_h_out; //用于測量高脈寬
output reg[31:0] cnt_b_out; //標準頻率計數
output reg[31:0] cnt_d_out; //待測頻率計數
reg [31:0] cnt_h; //用于測量高脈寬
reg [31:0] cnt_b; //標準頻率計數
reg [31:0] cnt_d; //待測頻率計數
reg start_reg; //開始信號緩存
reg clk_d_reg; //待測時鐘緩存
wire start;
/*------------------------------------------------
* 模塊說明:計數允許模塊
* 備注:Start_l對于頻率沒有作用,只對于低電平
脈寬計數有作用,頻率主要作用在Start
*-------------------------------------------------*/
assign start = vavle;
//開始信號緩存
always@(posedge clk_b,negedge rst)
begin
if(!rst)
begin
start_reg <= 1'b0;
end
else
begin
start_reg <= start;
end
end
//待測信號緩存
always@(posedge clk_b, negedge rst)
begin
if(!rst)
begin
clk_d_reg <= 1'b0;
end
else
begin
clk_d_reg <= clk_d;
end
end
//待測時鐘進行計數
always@(posedge clk_d,negedge rst)
begin
if(!rst)
begin
cnt_d <= 32'b0;
end
else
begin
if(start == 0)
begin
cnt_d <= 0;
end
// 高電平觸發
else
begin
cnt_d <= cnt_d + 1'b1;
end
end
end
//標準時鐘進行計數
always@(posedge clk_b,negedge rst)
begin
if(!rst)
begin
cnt_b <= 0;
end
else
begin
if(start == 0)
begin
cnt_b <= 0;
end
else
begin
cnt_b <= cnt_b + 1'b1;
end
end
end
//高電平計數
always@(posedge clk_b, negedge rst)
begin
if(!rst)
begin
cnt_h <= 0;
end
else
begin
if(clk_d == 0)
begin
cnt_h <= 0;
end
else
begin
cnt_h <= cnt_h + 1'b1;
end
end
end
//標準計數和待測計數輸出
always@(posedge clk_b, negedge rst)
begin
if(!rst)
begin
cnt_b_out <= 0;
cnt_b_out <= 0;
end
else
begin
if(start_reg && !start)
begin
cnt_b_out <= cnt_b;
cnt_d_out <= cnt_d;
end
else
begin
cnt_b_out <= cnt_b_out;
cnt_d_out <= cnt_d_out;
end
end
end
//高電平計數輸出
always@(posedge clk_b,negedge rst)
begin
if(!rst)
begin
cnt_h_out<=0;
end
else
begin
if(clk_d_reg&&!clk_d)
begin
cnt_h_out<=cnt_h;
end
else
begin
cnt_h_out<=cnt_h_out;
end
end
end
endmodule

復制代碼

所有資料51hei提供下載:

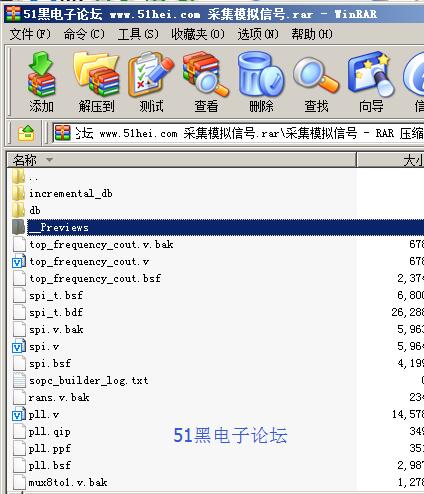

采集模擬信號.rar (2.39 MB, 下載次數: 51)
