可調速小電鉆制作

ID:370757 · 發表于 2018-10-15 09:52

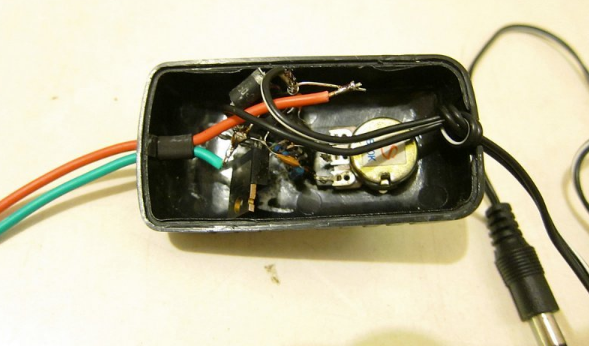

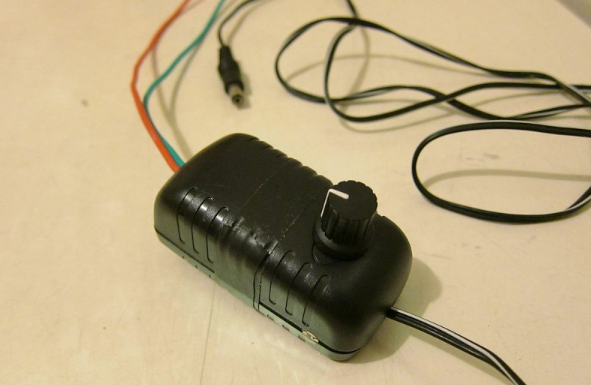

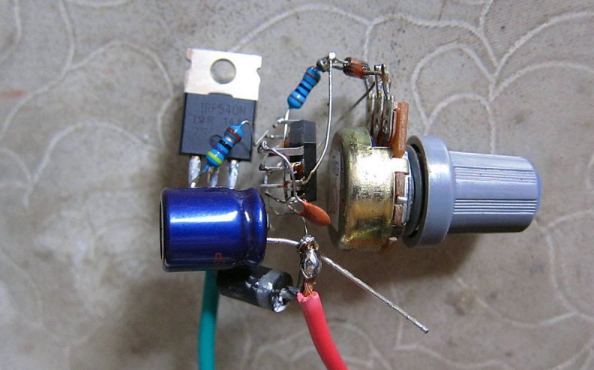

這個調速小電鉆，這主要利用閑置的550電機，0.3-4mm三鷗精密鉆夾，莫氏椎桿，550電機適用的3.17mm軸徑的椎桿，成品外殼，調速用的ne555電路，由于手里沒有肖特基二極管，因此用一個mur450二極管代替，場管用IRF540N，其他基本和電路圖上一致，實測無論高速還是低速，場管和二極管基本不熱，這樣子連散熱也省了。和小電鉆搭配一起使用，能夠自主調整小電鉆的快慢了，非常方便有用。

創客集結號電路圖

創客集結號

創客集結號 xk100

創客集結號

ID:399179 · 發表于 2018-10-15 19:15

用555低速時穩定性怎么樣？

ID:414467 · 發表于 2018-10-24 10:06

不錯，學習了

ID:138707 · 發表于 2018-10-26 10:05

不錯，學習了

ID:282850 · 發表于 2018-10-29 10:49

先贊一下。這電路圖很清晰，也是比較簡單的方案，材料也好找。基本原則是PWM調制，但有一個問題，低速時的扭距也會變小，如果能恒速保持低速扭距就完美了。我也有這種需求，想過用小的MSP430，如430F2001或其它帶AD的芯片來實現PWM，但難度大了一些。
建議用SOP8的555，焊小一點用一個·瓶蓋做盒子，直接封裝在電機后部。
