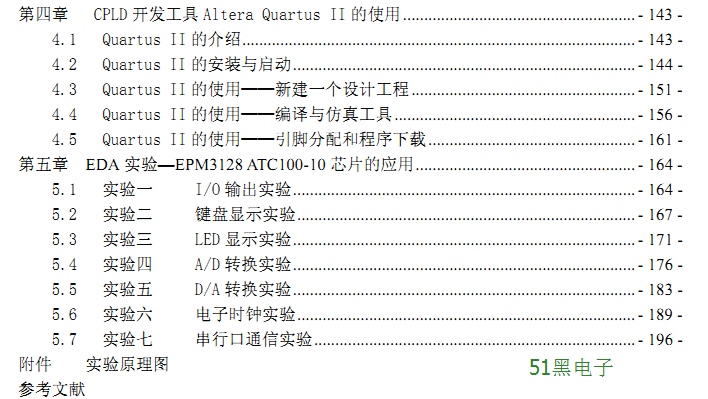

1.1 模塊化多功能實訓箱的特點
本實驗箱利用模塊化思想，分塊結構設計，打破了傳統實驗箱的集中化、不靈活、不易學、擴展性差等缺點，使其具有如下優點：
(1)、靈活性大：該實驗箱由多種不同的模塊組成，每個模塊的位置都可隨意更改，具有拼圖功效，還可以任意加入各種模塊。
(2)、擴展性強：可適應不同的CPU，在同一箱體內，只要更換CPU模塊，如：
MCS-51、AVR、CPLD、DSP 等，既可形成另一實驗系統，相當于四個、五個甚至更多個實驗箱，實現一箱多用。
(3)、易更新換代：外圍電路可以根據用戶需要隨意開發，降低成本，縮短更新換代周期。
(4)、易學、易懂：只要掌握單元知識即可進行實驗，完成不同的學習目的，縮短學習周期。

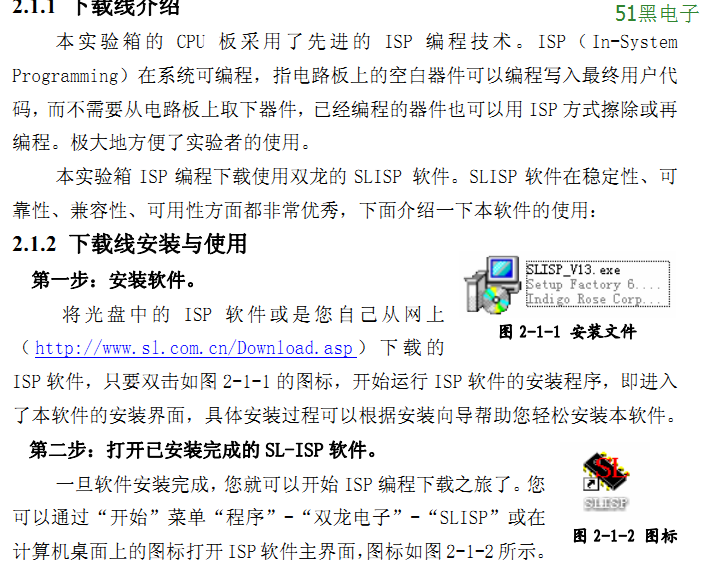

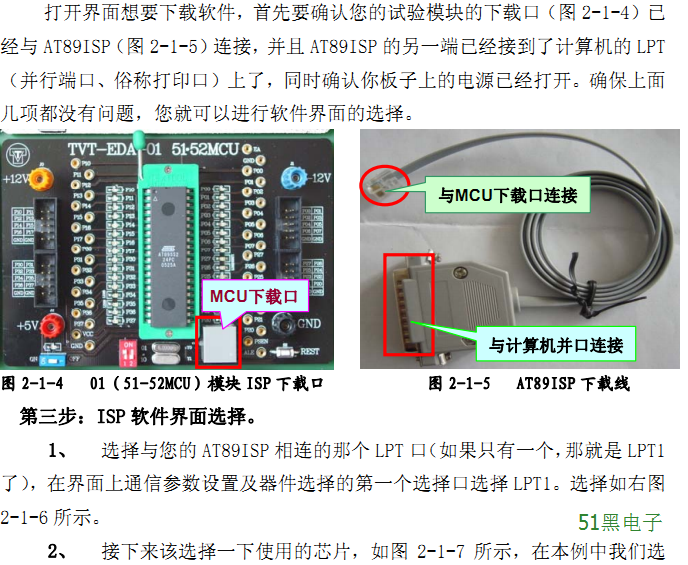

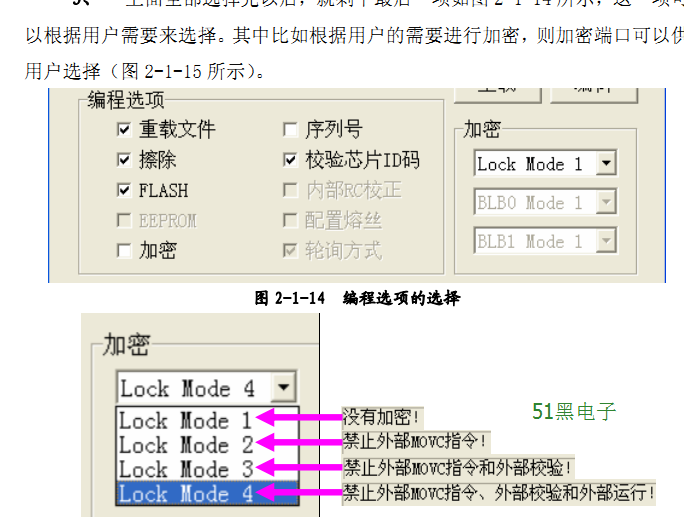

(5)、具有在線下載功能。
(6)、采用隱秘型電源。

圖 5-3-1 利用 CPLD實現的 LED動態掃描實驗

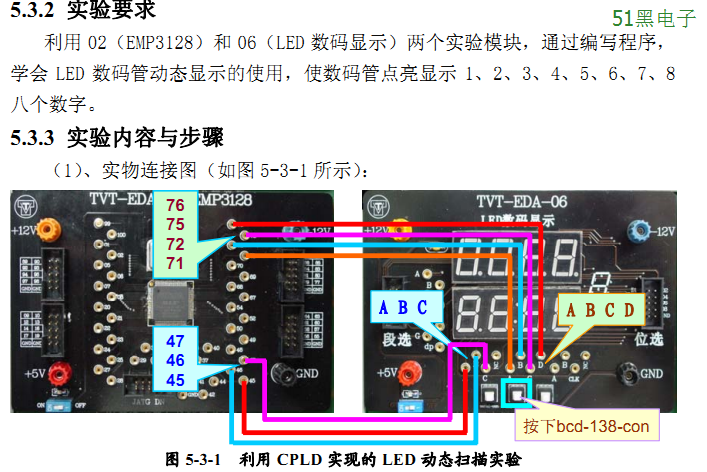

學習者可以按照實物圖（圖 5-3-1）連接：用線將 EMP3128 模塊的 45、46、
47 引腳和 LED 數碼顯示模塊的 A、B、C、相連接，將 EMP3128 模塊的 71、72、
75、76引腳和LED數碼顯示模塊的A、B、C、D相連接，然后將LED數碼顯示模
塊上的 bcd-138-con 按鍵按下，連接完成后將做實驗用到的實驗模塊的電源打
開。學習者就可以通過下載線將編譯成功的程序生成的pof文件，下載到EMP3128
里了。

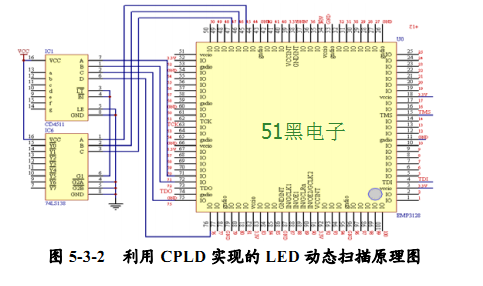

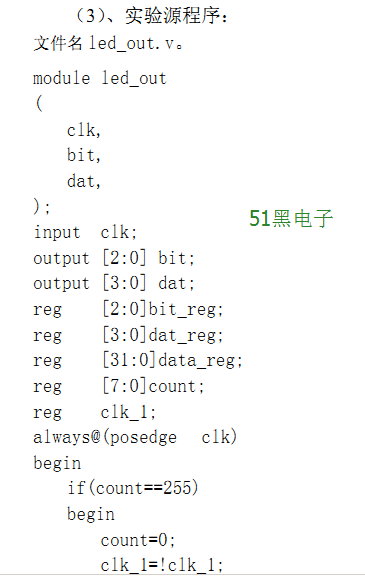

（2）、實驗原理圖（如圖 5-3-2 所示）：

完整的pdf格式文檔51黑下載地址（共208頁）：

0228、AT89S52單片機以及CPLD模塊化多功能實訓箱實驗指導書.rar (3.76 MB, 下載次數: 27)
