設計要求： 根據所學知識和試驗板的資源，使用Verilog HDL語言設計一個四路搶答器。 搶答器可供四組搶答，且有鑒別第一信號和鎖存功能，主持人按下復位鍵后開始搶答，并在數碼管顯示10秒的倒計時，當有人搶答時，數碼管計時消失，對應選手的LED燈將亮起，且蜂鳴器發出響聲，此時電路自鎖，其他選手搶答無效。 如果10秒內無人搶答，相應的LED燈亮起，表示此輪搶答作廢。 設計代碼及說明： qiangda模塊：該模塊具備鑒別第一信號和鎖存的功能。精確的鑒別出第一信號之后將輸入端封鎖，使其他組的搶答無效。設置4個輸入端num1，num2，num3，num4（4個獨立按鍵），并設置pd8做主持人復位鍵rst。當rst=1，搶答開始，當rst=0時，搶答電路復位。
module qiangda(num1, num2, num3, num4, clk, rst_n, led1, led2, led3, led4,sec_h, beep); input num1, num2, num3, num4, clk, rst_n, sec_h; output led1, led2, led3, led4, beep; reg startflag=1, beepflag=0; reg led1, led2, led3, led4, beep;
always@(posedge clk) begin //-------------復位操作，當復位鍵置0時，led1-4都不亮，蜂鳴器不叫-------- if(rst_n==0) begin startflag<=1; led1=0; led2=0; led3=0; led4=0; beep<=0; end //-------------搶答操作，共4種情況-------------------- if(startflag==1&&!(sec_h==0)) begin if(num1==0) begin startflag<=0; led1=1; beepflag<=1; end else if(num2==0) begin startflag<=0; led2=1; beepflag<=1; end else if(num3==0) begin startflag<=0; led3=1; beepflag<=1; end else if(num4==0) begin startflag<=0; led4=1; beepflag<=1; end end if(beepflag==1) begin beep<=1; beepflag<=0; end end
Endmodule
time_counter模塊：該模塊實現了10秒倒計時的計數功能，通過1000ms進位1秒，倒數10秒后可通過主持人的復位鍵重新復位計時。
module time_counter( rst_n, clk, sec_h, sec_l, display_flag, led8); parameter CLK_CYCLE = 20; parameter T0 = 1000000; parameter T0_VAL = T0/CLK_CYCLE;
input clk; input rst_n;
output reg led8; output reg[2:0] sec_h; //數碼管的十位 output reg[3:0] sec_l; //數碼管的個位 output display_flag; //數碼管動態掃描標志位
//-----------------------------------1ms延時------ reg[15:0] cnt; always@(posedge clk or negedge rst_n) begin if(rst_n == 1'b0) cnt <= (0); else if(cnt < T0_VAL) cnt <= cnt + 1'b1; else cnt <= (0); end
assign delay_1ms = (cnt == T0_VAL); //1ms延時完成標志位 assign display_flag = delay_1ms; //數碼管動態掃描標志位
//------------------------------------1s延時------ reg[9:0] mse; always@(posedge clk or negedge rst_n) begin if(rst_n == 1'b0) mse <= (0); else begin if(delay_1ms == 1'b1) begin if(mse < 10'd1000) mse <= mse + 10'd1; else mse <= (0); end end end
wire sec_l_flag = ((mse == 10'd999) && (delay_1ms == 1'b1));//1s延時完成標志位
//------------------------------------秒個位數計數------ always@(posedge clk or negedge rst_n) //時鐘和復位 begin if(rst_n == 1'b0) //復位后數碼管低位等于0 sec_l <= 0; else begin if(sec_l_flag ==1'b1) //1s延時完成標志位等于1 begin if(sec_h!=3'd0 && sec_l==0) //高位不等于0并且低位等于0 sec_l<=9; //讓低位等于9 else if(sec_l >4'd0) //低位大于0 sec_l <= sec_l - 4'd1; //低位進行減一操作 else sec_l <= 0; //低位等于0 end end end
wire sec_h_flag = ((sec_l == 4'd0) && (sec_l_flag == 1'b1)); //sec_h_flag是秒個位數進位標志位
//------------------------------------秒十位數計數------ always@(posedge clk or negedge rst_n) //時鐘和復位 begin if(rst_n == 1'b0) //復位后，如果高位等于1，led8不亮 begin sec_h <= 1; led8=0; end else begin if(sec_h_flag == 1'b1) //如果秒個位數進位標志位等于1 begin if(sec_h > 0 && sec_l==0) //高位大于0且低位等于0 sec_h <= sec_h - 3'd1; //高位減1 else begin sec_h <= 3'd0; //高位等于0 led8=1; //led8燈亮 end end end end
endmodule display模塊：該模塊包含了數碼管的編碼函數，數碼管動態顯示的計數器，數碼管的編碼輸出，并將模塊2的計數結果動態顯示在數碼管上。
module display(rst_n, clk, sec_h, sec_l, led1, led2, led3, led4, display_flag, seg, sel); input rst_n; input clk; input led1, led2, led3, led4; input[2:0] sec_h; input[3:0] sec_l; input[3:0] display_flag; output reg[7:0] seg; output reg[3:0] sel;
function [7:0] seg_data; input[3:0] din; input dp; begin case(din) 4'd0 : seg_data = {7'b1111110,dp}; 4'd1 : seg_data = {7'b0110000,dp}; 4'd2 : seg_data = {7'b1101101,dp}; 4'd3 : seg_data = {7'b1111001,dp}; 4'd4 : seg_data = {7'b0110011,dp}; 4'd5 : seg_data = {7'b1011011,dp}; 4'd6 : seg_data = {7'b1011111,dp}; 4'd7 : seg_data = {7'b1110000,dp}; 4'd8 : seg_data = {7'b1111111,dp}; 4'd9 : seg_data = {7'b1111011,dp}; 4'd10 : seg_data = {7'b0000000,dp}; endcase end endfunction
//-------------------------------------數碼管動態顯示的計數器 reg[1:0] cnt; always @(posedge clk or negedge rst_n) begin if(rst_n == 1'b0) cnt <= (0); else if(display_flag == 1'b1) cnt <= cnt + 1'b1; else cnt <= cnt; end //-------------------------------------編碼輸出 always @(posedge clk or negedge rst_n) begin if(rst_n == 1'b0) begin seg <=7'b0000000; //執行復位按鍵后，清0 sel <=4'b0000; end else begin case(cnt)
2'b00 : begin if(led1==1||led2==1||led3==1||led4==1) begin seg<=7'b0000000; sel<=4'b0000; end else seg <= seg_data(sec_l,1'b0); sel <= 4'b1000; end
2'b01 : begin if(led1==1||led2==1||led3==1||led4==1) begin seg<=7'b0000000; sel<=4'b0000; end else seg <= seg_data({1'b0,sec_h},1'b0); sel <= 4'b0100; end
endcase end end endmodule
main模塊：調用其他模塊實現整體功能
module main(num1, num2, num3, num4, led1, led2, led3, led4, led8, rst_n, clk,Pd0, Pd1, seg, sel,beep);
//參數定義 parameter CLK_CYCLE = 20; parameter T0 = 1000_000;
//端口定義 input rst_n; input clk; input Pd0; input Pd1; input num1,num2,num3,num4; output led1,led2,led3,led4,led8; output[7:0] seg; output[3:0] sel; output beep;
// 變量定義 wire[2:0] sec_h; wire[3:0] sec_l; wire display_flag;
//----------------模塊例化-------------------- //例化qiangda模塊 qiangda u_qiangda ( .rst_n ( rst_n ), .clk ( clk ), .led1 ( led1 ), .led2 ( led2 ), .led3 ( led3 ), .led4 ( led4 ), .sec_h ( sec_h ), .num1 ( num1 ), .num2 ( num2 ), .num3 ( num3 ), .num4 ( num4 ), .beep ( beep ));
//例化time_counter模塊 time_counter #( .CLK_CYCLE ( CLK_CYCLE ), .T0 ( T0 ))
u_time_counter ( .rst_n ( rst_n ), .clk ( clk ), .sec_h ( sec_h ), .sec_l ( sec_l ), .display_flag ( display_flag ), .led8 ( led8 ));
//例化display模塊 display u_display( .rst_n ( rst_n ), .clk ( clk ), .sec_h ( sec_h ), .sec_l ( sec_l ), .display_flag ( display_flag ), .seg ( seg ), .led1 ( led1 ), .led2 ( led2 ), .led3 ( led3 ), .led4 ( led4 ), .sel ( sel ));
endmodule

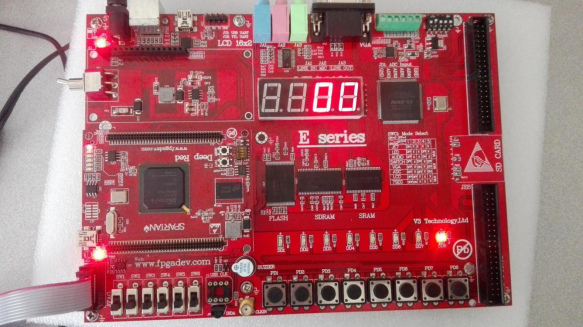

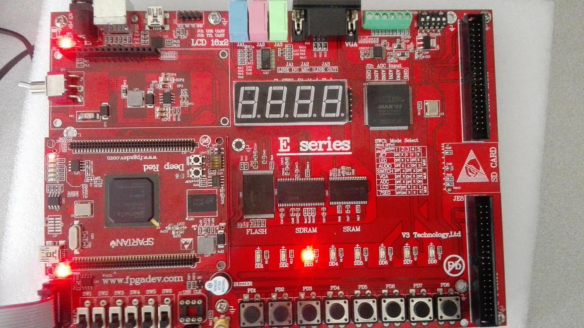

硬件效果： 將設計好的代碼下載到試驗板里，實現了相應的功能，效果如圖 （1）搶答開始，倒計時進行中 （2）搶答時間到仍然沒有人搶答，裁判燈亮 （3）三號選手搶答成功，倒計時停止，對應的led燈亮
