FPGA入門實例（一）加法器

ID:193703 · 發表于 2020-1-11 11:27

在FPGA工程設計中，加法器的身影隨處可見，加法器看似簡單在實際的應用中很容易出錯，尤其是在做定點數加法時往往會遇到沒有小數點位置對齊導致錯誤。加法器主要可分為半加器、全加器；按操作數不同可以分定點數加法器、浮點數加法器，針對有符號無符號數也要設計不同的加法器。學習是個由淺及深循序漸進的過程，一開始就從最簡單的半加器開始，這里用最簡單的加法器熟悉一下FPGA開發流程，建工程的一些規范及怎樣寫去仿真。
1.一位半加器：電路是指對兩個輸入數據位相加，輸出一個結果位和進位，沒有進位輸入的加法器電路。是實現兩個一位二進制數的加法運算電路。半加器不考慮低位的進位
module halfadder(cout,sum,a,b);

      outputcout,sum; //不申明，默認是wire變量

      input  a,b;

      assign{cout,sum}=a+b;//cout為進位，sum為和

endmodul

2.全加器  ：是用門電路實現兩個二進制數相加并求出和的組合線路，稱為一位全加器。一位全加器可以處理低位進位，并輸出本位加法進位。多個一位全加器進行級聯可以得到多位全加器。

module fulladder(a,b,cin,cout,sum);

inputa,b,cin;

outputcout,sum;

assign{cout,sum}=a+b+cin;

endmodule

3.兩個半加器構成全加器

module fulladder(x,y,c_in,sum,c_out);

inputx;

inputy;

inputc_in;

outputsum;

outputc_out;

wirea_sum;

wirea_out;

wireb_out;

assignc_out=a_out|b_out;

halfadderhalf(x,y,a_sum,a_out);

halfadderhalf1(c_in,a_sum,sum,b_out);

endmodule

第一步新建一個文件夾

建工程文件夾盡量規范，文件夾下最要包含 doc prj RTL Testbench 文件夾 doc主要放一些工程文檔前期沒有可以空著，prj文件夾放工程，及ip核文件，RTL放模塊代碼.v文件，Testbench文件夾放測試激勵文件。

2.打開quartus 軟件新建工程，

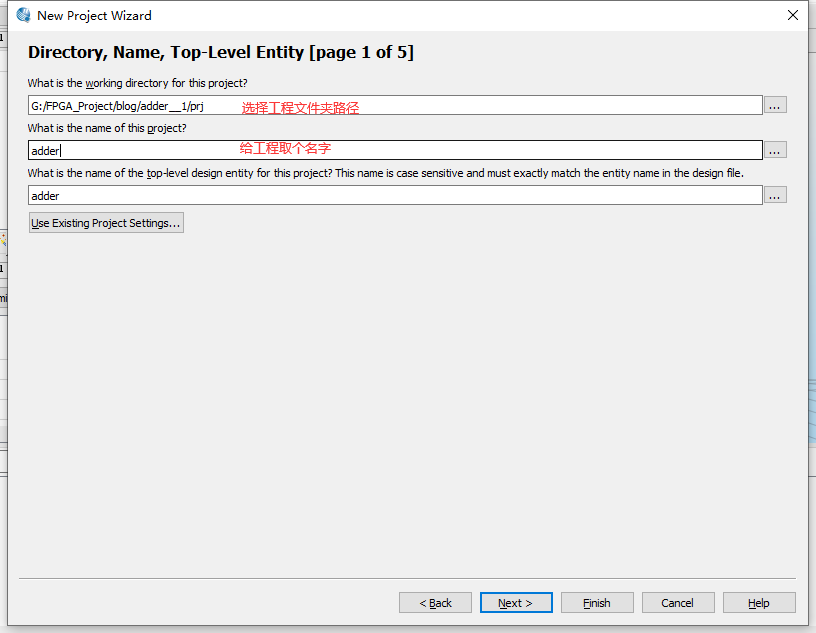

選擇路徑并給工程命名

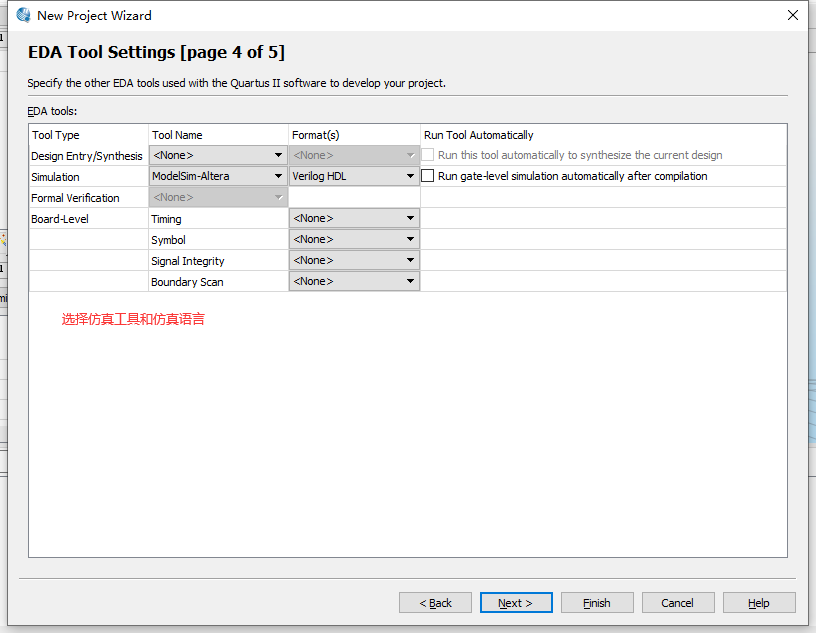

選擇仿真工具和仿真語言

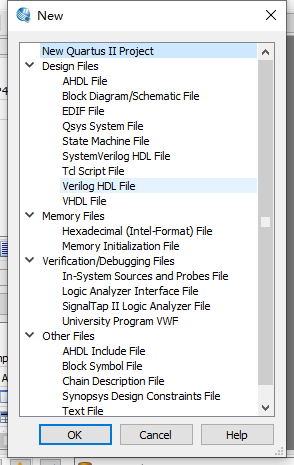

新建一個verilog文件

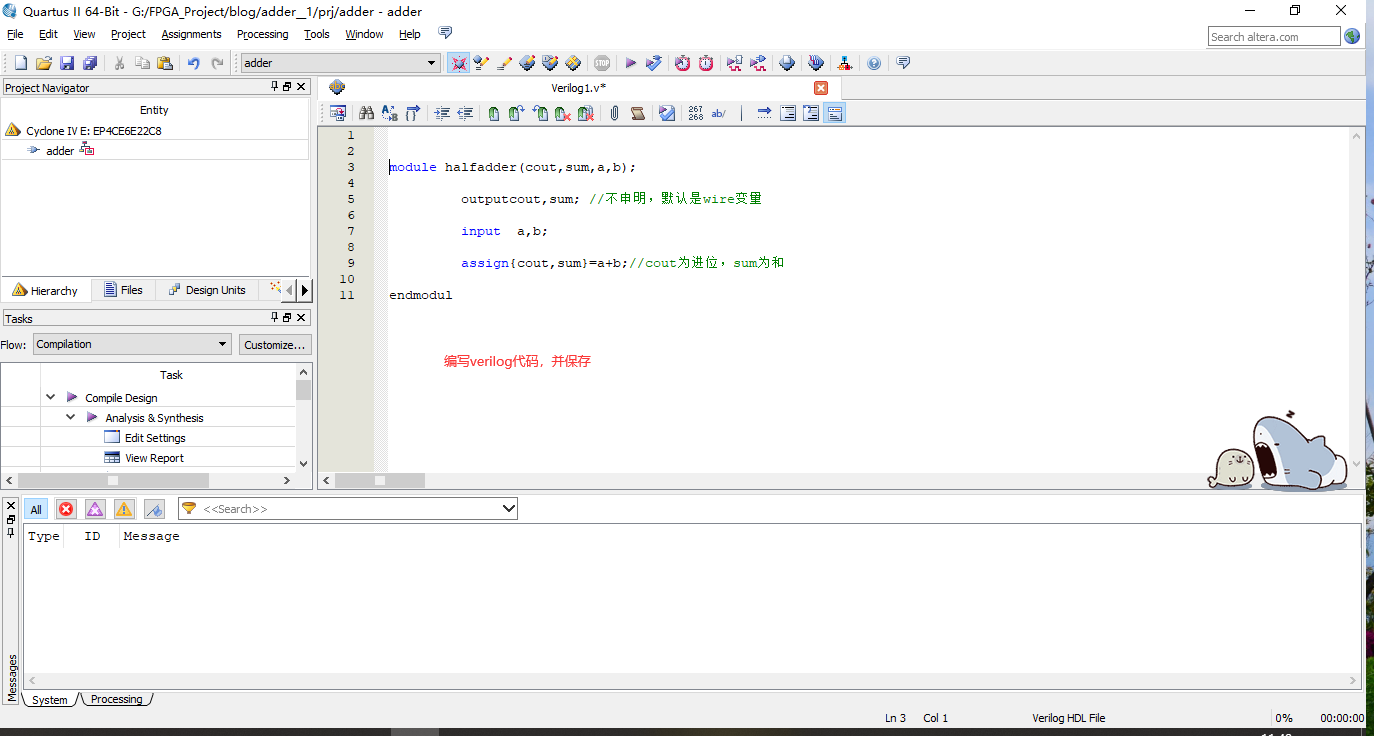

編寫代碼并保存

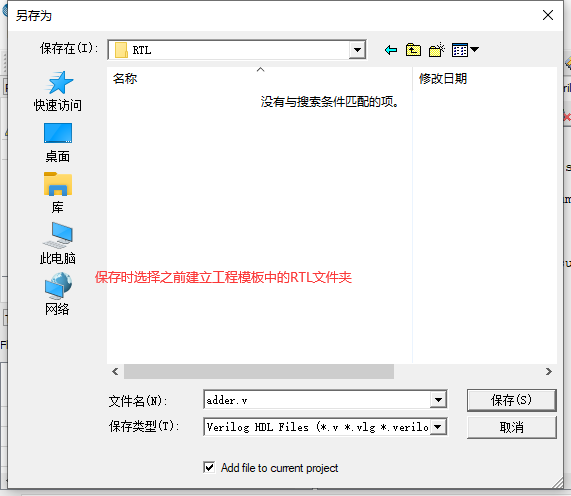

將代碼保存到RTL文件夾

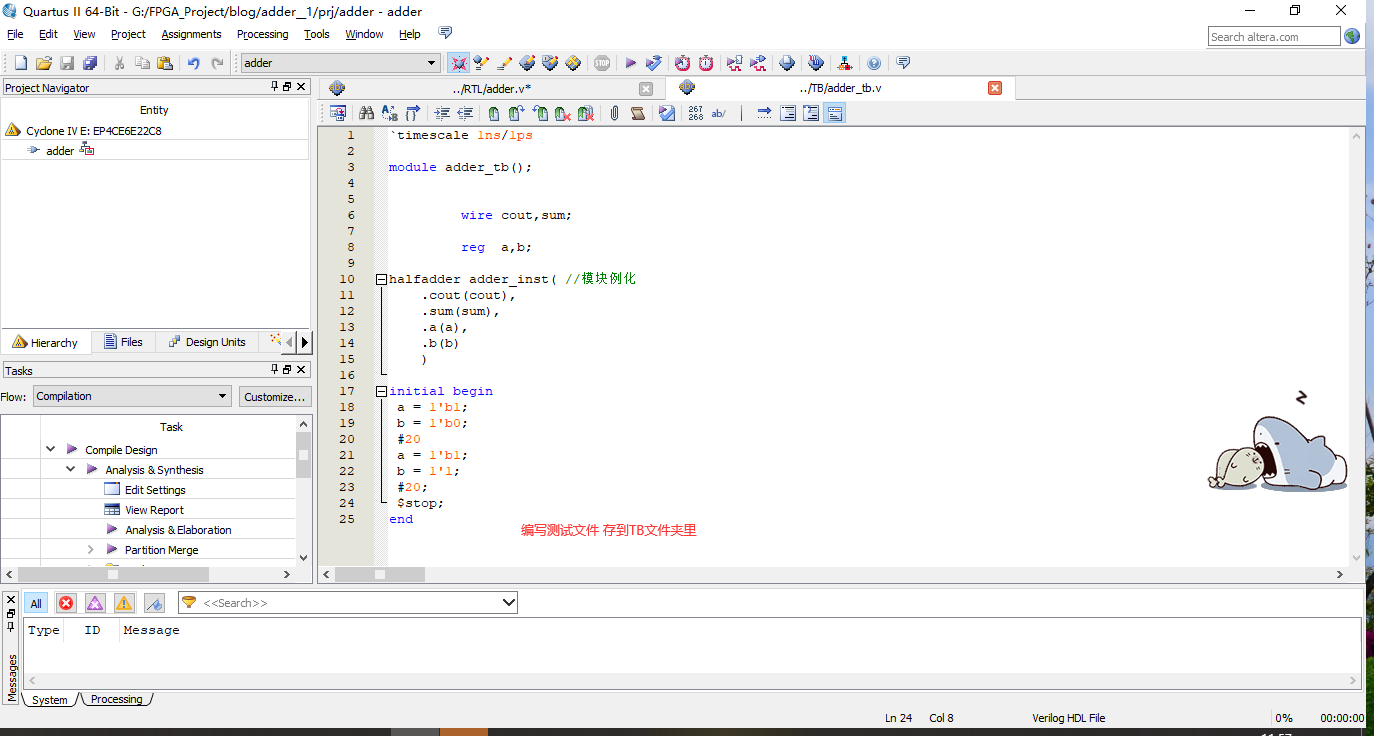

再新建一個verilog文件作為Tb文件編寫tb文件后保存到TB文件下。
編寫完成后需要進行仿真設置。

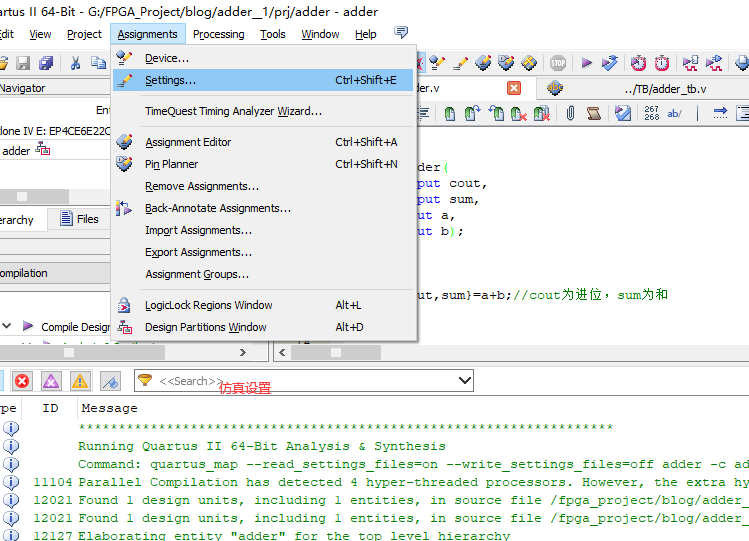

選擇設置菜單

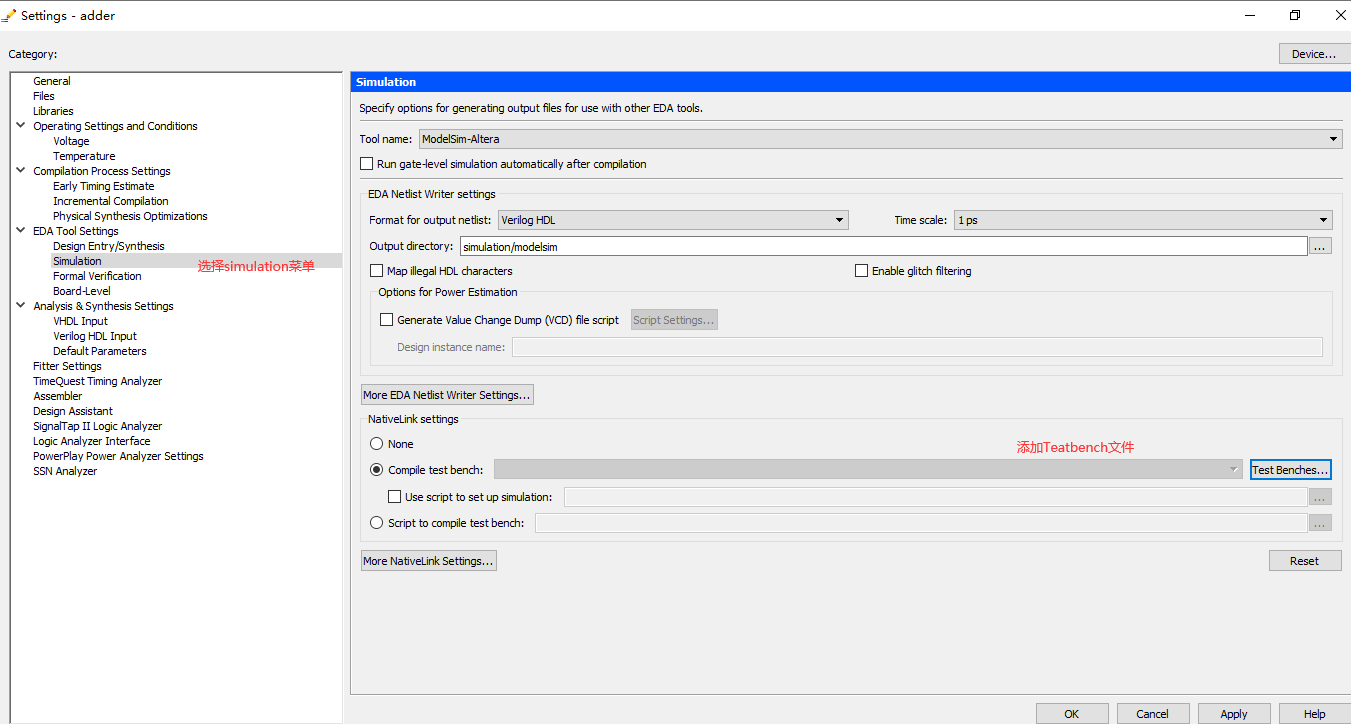

選擇simulation設置

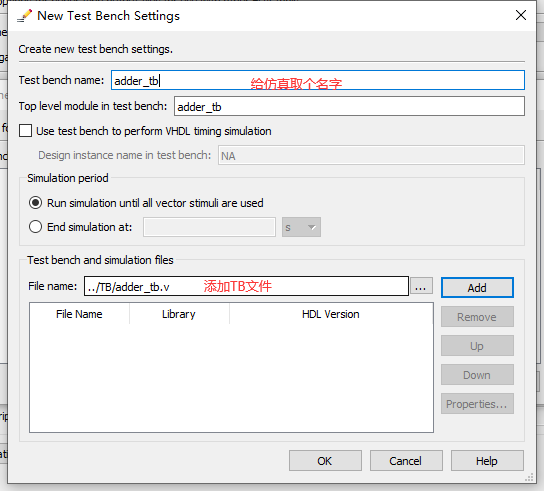

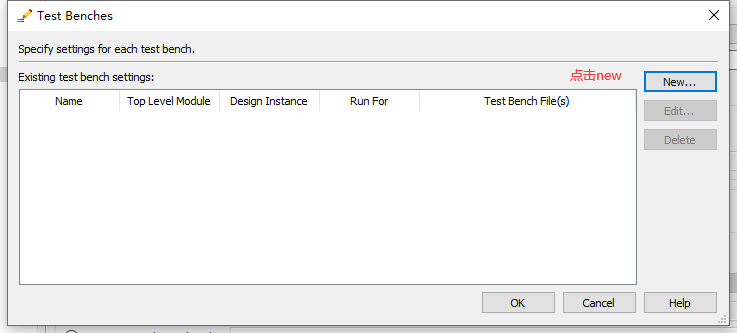

添加TB文件

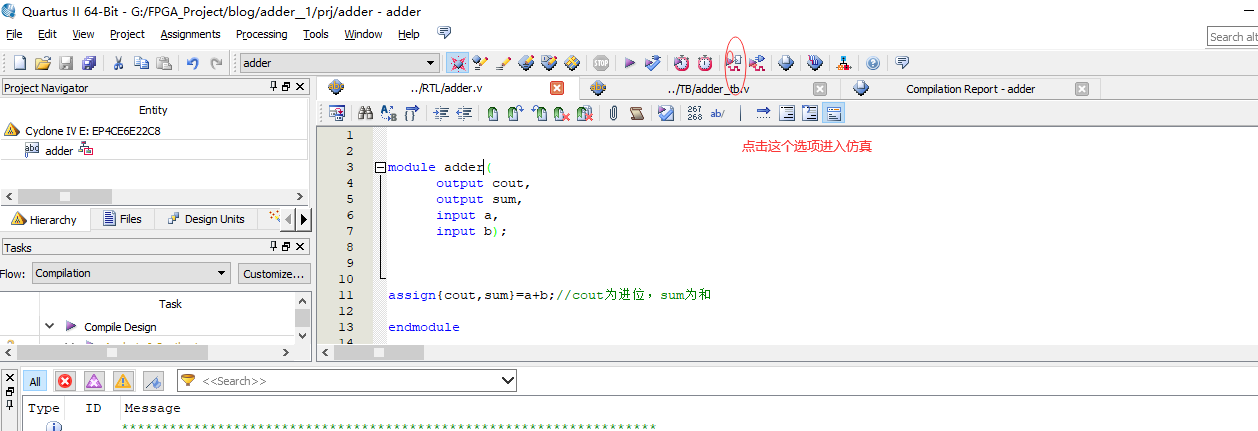

添加完成后進行仿真

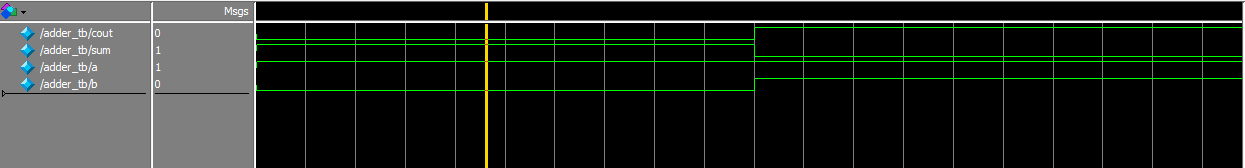

仿真結果
