PS7516 2.5A高效同步PWM增壓轉換器

ID:874201 · 發表于 2023-11-30 11:47

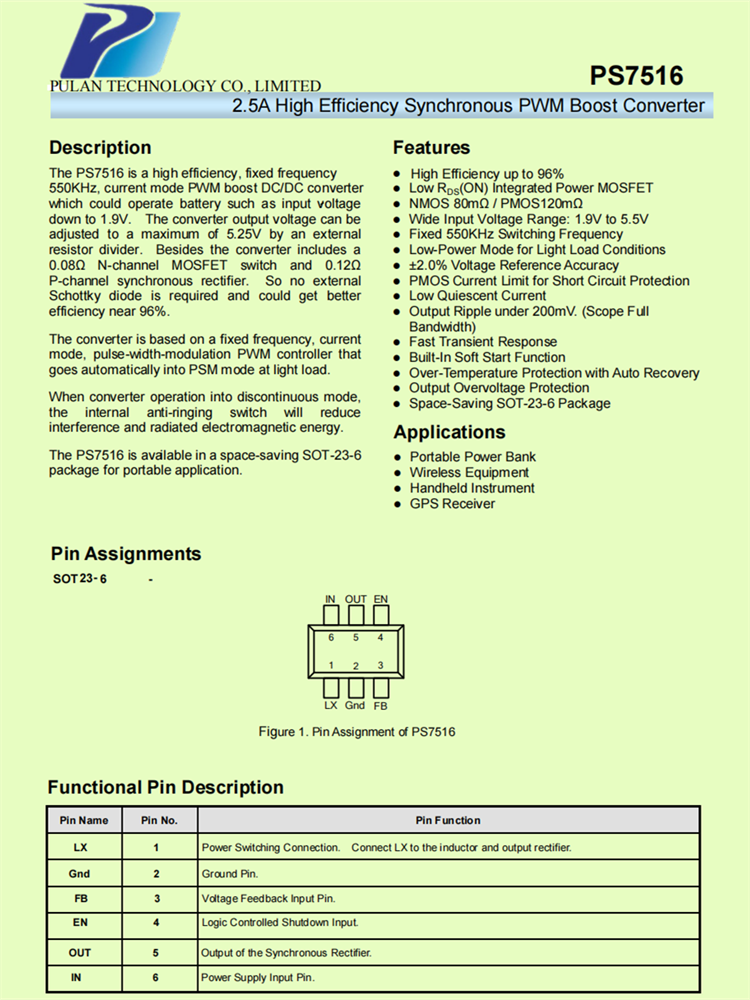

概述
PS7516是一種高效，固定頻率550 KHz，電流模式PWM升壓DC/DC轉換器，可以操作電池，如輸入電壓降至1.9V。轉換器輸出電壓可通過外部電阻分壓器調節到最大5.25V。此外，該轉換器還包括一個0.080n通道MOSFET開關和0.12Qp通道同步整流器。因此，不需要外部肖特基二極管，可以得到更好的效率，接近96%。
該轉換器是基于一個固定的頻率、電流模式、脈寬調制的PWM控制器，在光負載下自動進入PSM模式。
當變頻器進入不連續模式時，內部防壓開關將減少干擾和輻射電磁能量。
PS7516可在一個節省空間的SOT-23-6軟件包中運行，用于便攜式應用程序。

特征
●高效率高達96%
●低Rps（開）集成功率MOSFET
●NMOS 80mQ / PMOS120mQ
●寬輸入電壓范圍： 1.9V至5.5V
●固定550 KHz開關頻率
●低功率模式為光負載條件
●±2.0%電壓參考精度
●PMOS用于短路保護的電流限制
●低靜止電流
●輸出波紋低于200 mV。（范圍全帶寬）
●快速瞬態響應
●內置軟啟動功能
●過溫保護與自動恢復
●輸出過電壓保護
●節省空間的SOT-23-6軟件包

應用
●便攜式電源組
●無線設備
●手持儀器
●GPS接收器
