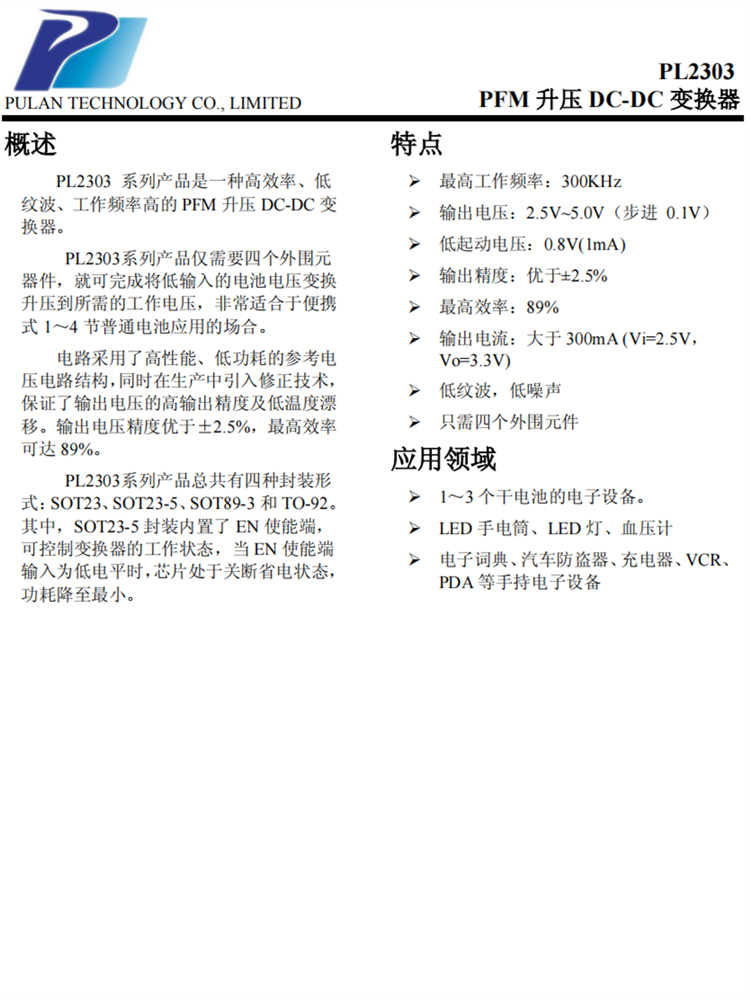

概述
PL2303 系列產品是一種高效率、低紋波、工作頻率高的 PFM 升壓 DC-DC 變換器。
PL2303系列產品僅需要四個外圍元器件，就可完成將低輸入的電池電壓變換升壓到所需的工作電壓，非常適合于便攜式 1～4 節普通電池應用的場合。
電路采用了高性能、低功耗的參考電壓電路結構，同時在生產中引入修正技術，保證了輸出電壓的高輸出精度及低溫度漂移。輸出電壓精度優于±2.5%，最高效率可達 89%。

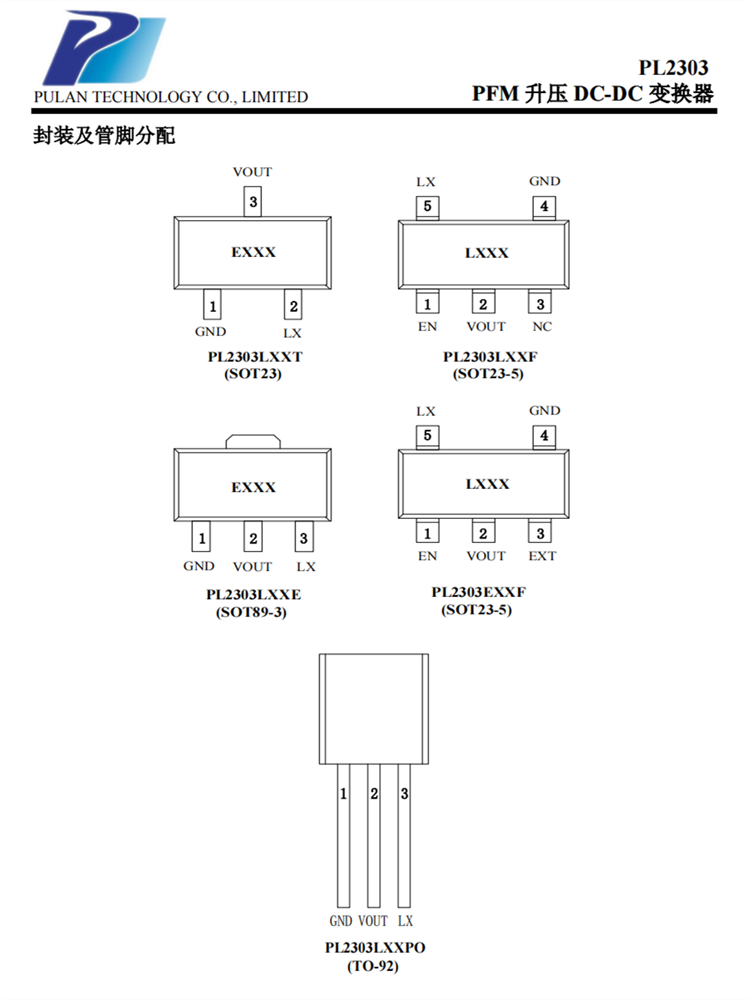

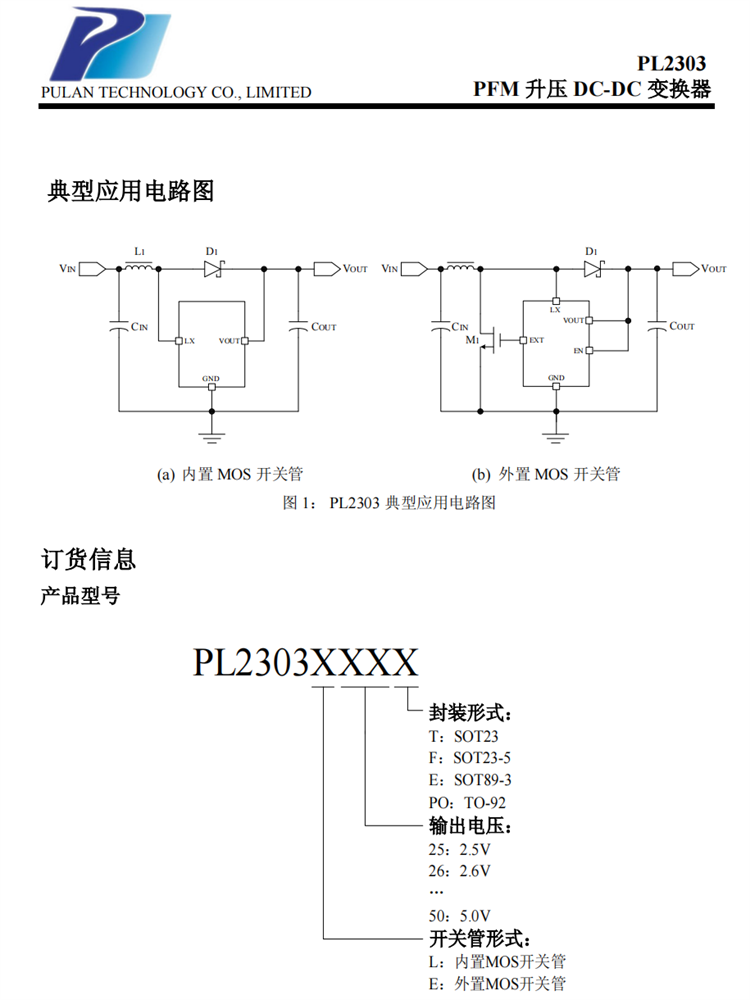

PL2303系列產品總共有四種封裝形式：SOT23、SOT23-5、SOT89-3 和 TO-92。其中，SOT23-5 封裝內置了 EN 使能端，可控制變換器的工作狀態，當 EN 使能端輸入為低電平時，芯片處于關斷省電狀態，功耗降至最小。
特點
最高工作頻率：300KHz
輸出電壓：2.5V~5.0V（步進 0.1V）
低起動電壓：0.8V(1mA)
輸出精度：優于±2.5%
最高效率：89%
輸出電流：大于 300mA (Vi=2.5V，Vo=3.3V)
低紋波，低噪聲
只需四個外圍元件
應用領域
1～3 個干電池的電子設備。
LED 手電筒、LED 燈、血壓計
電子詞典、汽車防盜器、充電器、VCR、PDA 等手持電子設備
