前幾天，在某1個寶安鑫家看到arduino UNO開發板5元一塊，注明是壞的，抱著僥幸心理入手2塊。正如店家所述都是壞的，初步檢測都是短路故障。
下載附件

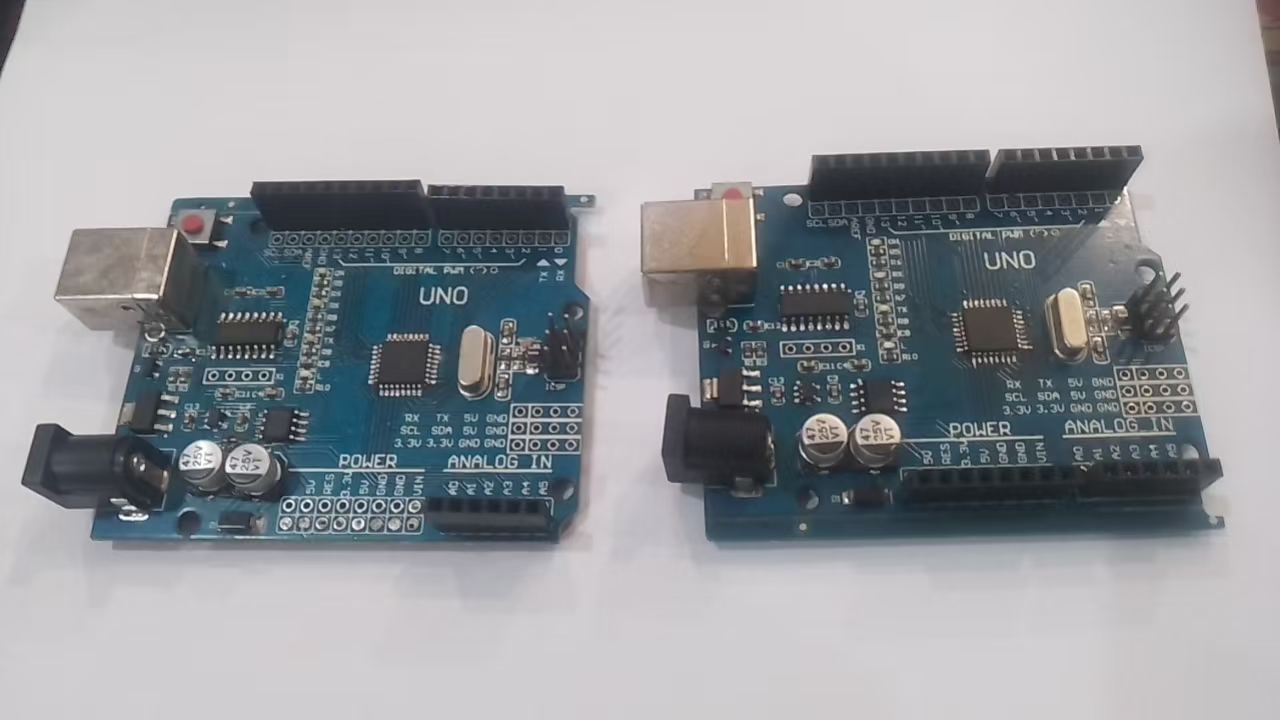

收到貨的圖片
2024-5-25 17:32 上傳
檢修過程：兩塊都是5V對GNG阻值為0歐，開始覺得應該不是太難，板子上原件不是太多。首先懷疑芯片擊穿，用熱風槍催下mega328p芯片，板子還是短路，依次吹下ch340c、LM358、還有5V及3.3V DC-DC芯片，還是0歐。。。（頭大了）
現在可能引起短路的還有兩個原因，電容擊穿或者是電路板短路，主觀認為電路板短路的可能性不大，還是懷疑元件擊穿，又把所有電容全部拆除，滿以為這回應該好了，誰知道還是0歐。。。。。

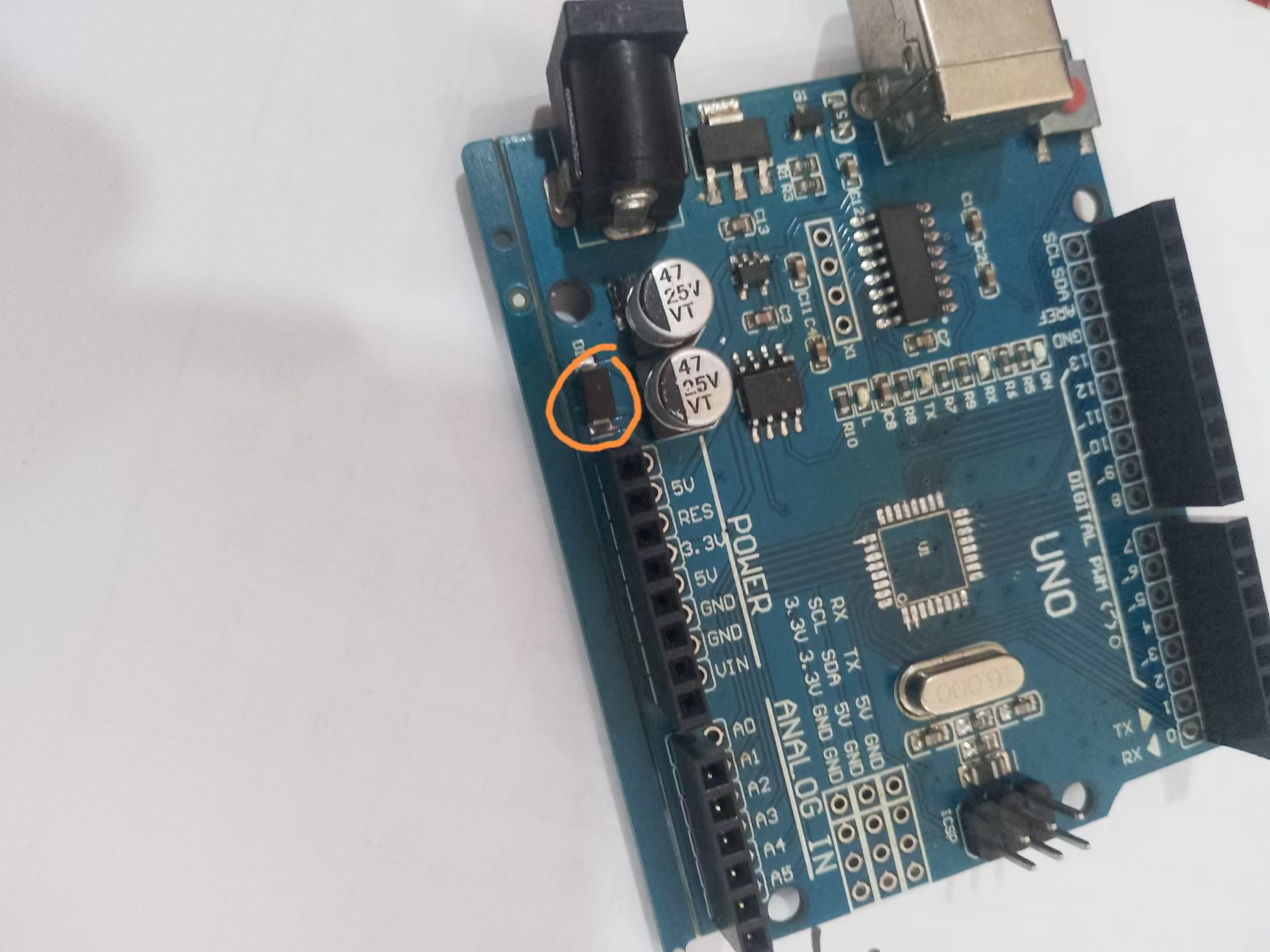

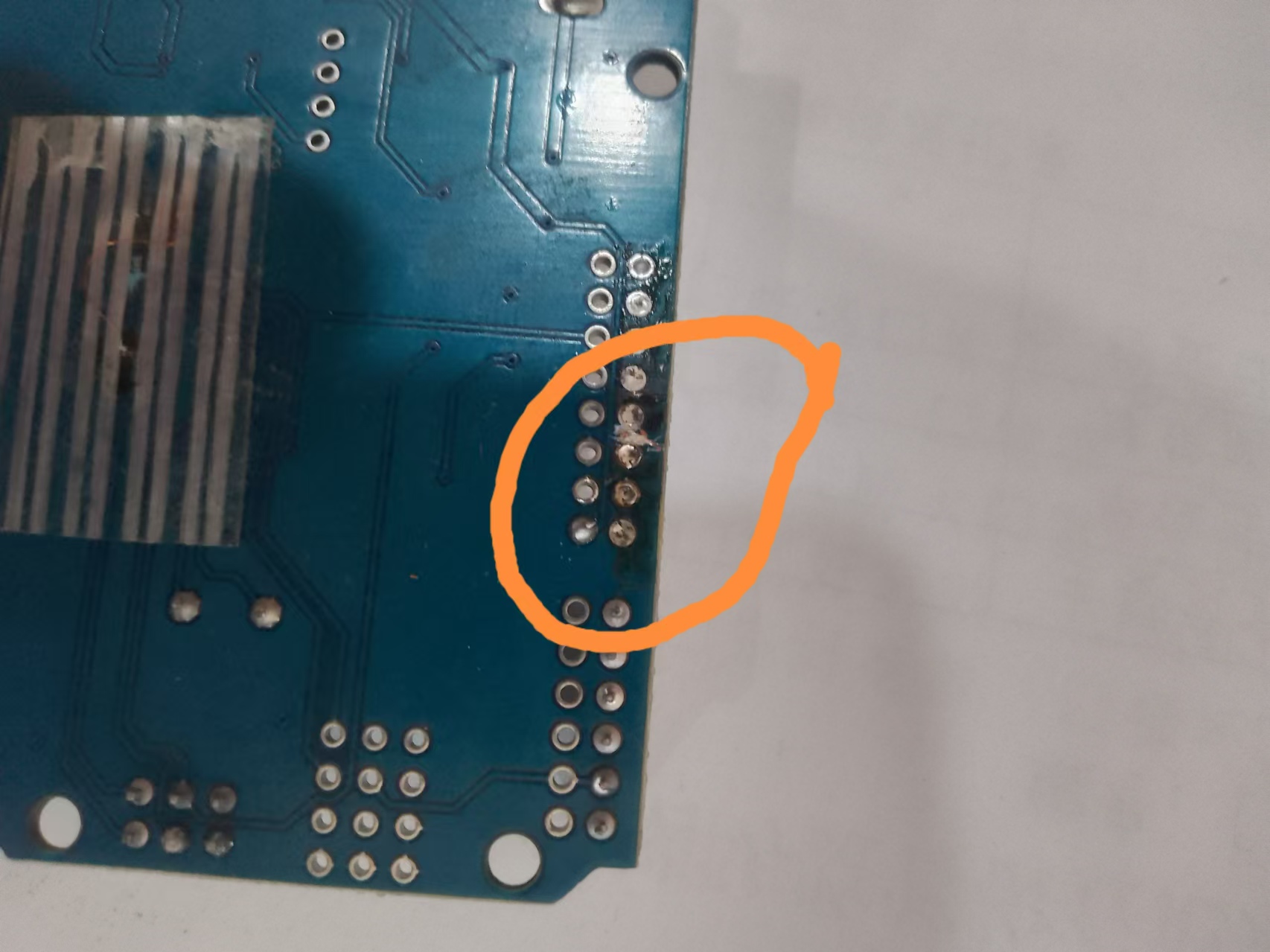

哎！只能是電路板問題了，用放大鏡仔細觀察跑線，最后經過不懈努力（一上午），終于在外接電源跨接的二極管負極和地線由于距離過小，機器焊接的時候引起短路，用手術刀處理后恢復正常。有了經驗第二塊最后排查出電源輸出排針的VCC和GND短路。如下圖所示。
|
|
