一直在51hei論壇下載資料我今天也貢獻一個，給公司的一個同事做的一個魚塘溫度檢測器，用18b20溫度傳感器，從線路板到外殼全手工打造，費了不少功夫，拿來與大家 分享！！！望勿噴！

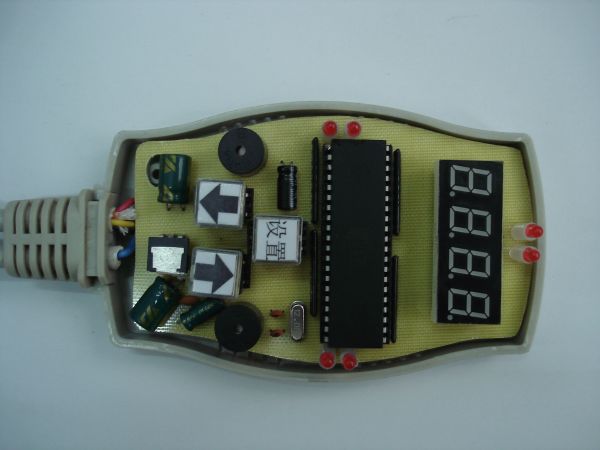

線路連接好 自己用覆銅板蝕刻的，又刷的綠油
下載附件
2014-12-17 23:20 上傳

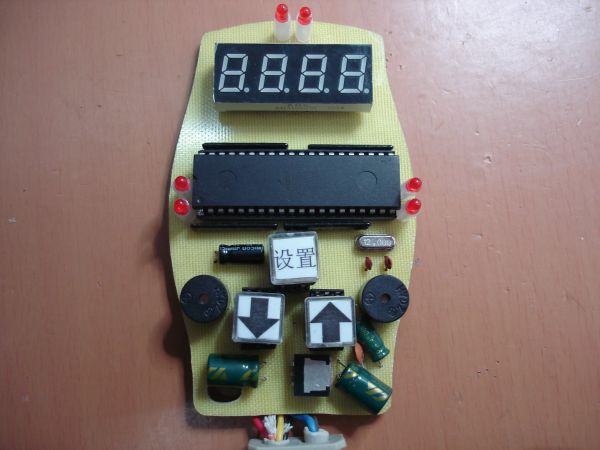

這個是正面圖片 ，
下載附件
2014-12-17 23:20 上傳

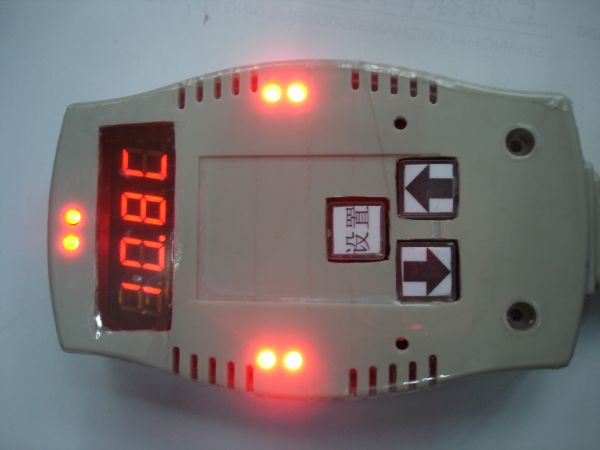

成品
下載附件
2014-12-17 23:20 上傳
根據外殼的形狀，PCB板的外形先用CAD畫好，在導入Altium Designer
下載附件
2014-12-17 23:20 上傳
下載附件
2014-12-17 23:20 上傳
有六個led高亮紅燈，還有兩個蜂鳴器，溫度超過設置的 最高溫度和低于設置的最低溫度，就會報警，不用人盯在 ...
下載附件
2014-12-17 23:20 上傳
18b20 PCB板.rar
(5.35 MB, 下載次數: 127)
2014-12-17 21:39 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
18b20程序.rar
(43.99 KB, 下載次數: 138)
2014-12-17 21:39 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
|
