CMYK圖像格式的分析讀取

[復制鏈接]
跳轉到指定樓層
樓主
ID:77367 發表于 2015-4-18 20:30 | 只看該作者 回帖獎勵 |倒序瀏覽 |閱讀模式
一、          介紹

TIFF全名Tag Image File Format, 是一種以標記(Tag)為主要結構的位置圖像文件格式。TIFF圖像是靠指針連接來組織數據的,文件頭和數據可以任意數據的存儲。TIFF由四種類型:TIFF-B,二色;TIFF-G,黑白灰度;TIFF-P,帶調色板的彩色圖形;TIFF-R,適合RGB色彩的圖形。
二、           組成

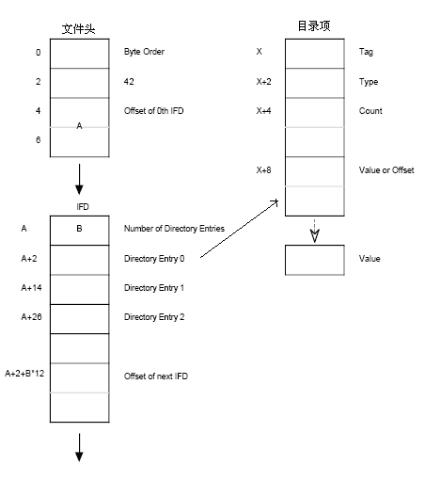

TIFF一般來說由四部分組成:文件頭(IFH)、文件目錄(IFD)、目錄內容(DE)、圖像數據;如下圖,下面具體說明。



三、           具體格式
1.        文件頭部分
TIFF圖像文件開頭部分的8個字節比較固定,包含的信息有:
(1)、0-1這兩個字節為標識域,固定的為0x4949或者0x4d4d,分別表示小段字節順序和大端字節順序。
(2)、2-3這兩個字節為TIFF的版本號,一般固定的為0x2a
(3)、4-7這四個字節存放圖像文件目錄(IFD)的偏移量,次偏移量是以文件頭開始的。注,只存放單個圖像的TIFF文件只有一個IFD。IFD中存放著與該圖像有關的特征,即標簽(Tag)。
0                                        2                                      4

II/MM(表示字節序)

42(版本號)
文件目錄在整個文件的偏移量,是一個指針,指向IFD的開始部分
5                                                                                                                                           8
注意這里的值不一定就是緊接頭后的0A地址,可以是任意的。
2.       文件目錄部分
TIFF格式的圖像文件目錄(IFD)由三部分組成,包括IFD中域(Tag)的個數,放在前面兩個字節處;域存放具體內容(DE),每個域由12個字節構成,TIFF6.0標準規定每個Tag域要以升序的方式排列;末尾的四個字節是指向下一個IFD的偏移值。
0             2                        14

IFD的總項數

項1(12個字節)
項2。。。。(12個字節)
下一個IFD的開始地址(用于保存多個文件)
每個項的12個字節,其是連續的,有前兩個字節說明其項的總數。對于不同的TIFF格式文件,這里的不同。
3.        目錄項
每個目錄項(DE)由12個字節組成,格式如下:

TAG(0-1字節)

TAG的數據類型(2-3字節)
數據長度 (4-7字節)
數據值或值的偏移(文件范圍)(8-11字節)
TAG的值由TIFF標準定義,TIFF 6.0定義了64個Tag類型;不同的TAG表示不同的意思,例如:
1、0x0100表示圖像水平方向上的像素個數(ImageWidth);
2、識別碼0x0101為圖像垂直方向上像素個數(ImageLength);
3、0x0102為每個數據取樣的位數(BitPerSample),支持CMYK色彩空間的在8-11字節給出數據偏移量,無壓縮格式時,其數據值為0x080808。
4、SamplePerPixel 標志嗎為0x0115,每個像素取樣數。支持CMYK色彩空間的在8-11字節給出數據值為4。
5、RowPerStrip標志嗎為0x0116,每個帶狀數據的圖像行數。等于ImageLength中圖像垂直方向像素的個數,單個TIFF圖像文件只有一個帶狀數據。
6、StripOffsets 0x0111每個帶狀數據在文件的偏移。即圖像數據所在的位置。在CMYK色彩模式下,一個像素用4個字節表示,其順序為C、M、Y、K;RGB彩色模式下一個像素用3個字節表示,順序為R、G、B;灰色圖像用1個字節表示。
7、StripByteCounts 0x0117 每個帶狀數據在文件中所占的字節數,在沒有壓縮的時候,改數值等于圖像寬度和高度相乘的字節數。
8、PhotometricInterPretation0x0106 圖像所采用的色彩系統,8-11字節的數值為0時,是單色或者灰色的圖像,0為白色,數值為1時,是單色或者灰色圖像,1為白色,
數值為2時,圖像數據以RGB方式存儲,數值為5時,圖像數據以CMYK的方式存儲等。
由于顯示器是RGB色彩模式成像的,如果顯示CMYK模式的圖像,還要進行色彩空間的轉換。
R=(255-K)*(255-C)/255
G=(255-K)*(255-M)/255
B=(255-K)*(255-Y)/255
TAG的數據類型表示數據值的類型;例如使用long類型來表示寬度。
數據長度是以數據類型為單位的,真正的數據長度是:數據長度*sizeof(數據類型)
數據值或值的偏移:如果數據長度小于4個字節,一般直接以該字段來表示其值,如果其值大于4個字節,就指定一個文件范圍的偏移地址,從那里開始的“數據長度*sizeof(數據類型)”個字節表示該標志的值。
4.        圖像數據:
緊接上面數據之后就是圖像數據了;圖像數據的存儲形式有不同的形式,有以像素位來存儲的,也有以顏色面來存儲的;具體的存儲方式在目錄項中定義。
四、           一些TAG值

TAG值

說明
十進制
16進制
256
100
圖像寬度
257
101
圖像高度
258
102
BitsPerSample,對于RGB是8,8,8,通過偏移來表示
259
103
壓縮方式(1/2/32773),1為不壓縮
262
106
光度滴定,對于RGB圖,該值是2
273
111
帶的偏移,每個帶是不同的
277
115
每像素的顏色成分,對于RGB這個值一般是3,如果需要其他有ExtraSamples標志
278
116
每帶的行數
279
117
每帶中壓縮之后的數據字節常長度
284
11C
每個分量(R,G,B)是怎么存儲的,1表示按照RGBRGB的順序來存儲
296
128
Xresolution和Yresolution的單位
更多的參考TIFF標準

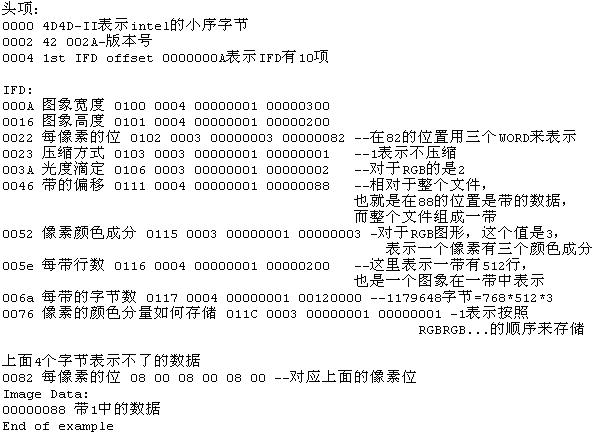

五、           一個TIFF文件格式分析
