SOPC自定義元件的添加及運行

ID:107189 · 發表于 2016-3-4 20:40

在SOPC中自定義元件的端口設置解析中講述了自定義元件的端口設置，在本文中將詳細講述如何將自定義元件嵌入SOPC Builder中，以及將該元件加入SOPC系統，并通過運行軟件測試該元件性能。

新建一個文件夾ip，將Ckecksum Hardware Accelerator的源文件checksum_accelerator.v，checksum_transform.v，latency_aware_read_master.v，slave.v復制到該文件夾下。

打開SOPC Builder，單擊左上角的Create new component…，彈出如下對話框：

Introduction頁面是對component editor的簡單介紹。

l HDL Files

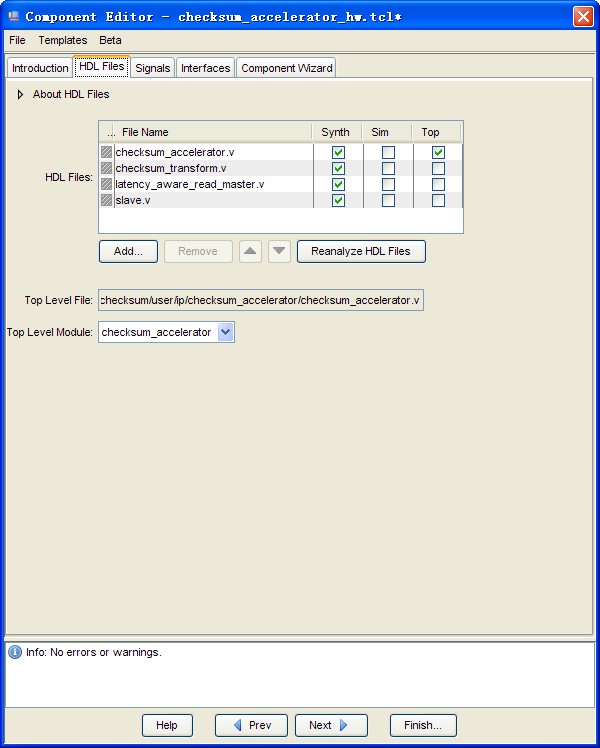

單擊Add…，選擇剛才新建的ip文件夾，將該文件夾下的所有.v文件選中加入，component editor并會進行分析，主要是對端口的分析，將頂層文件的Top復選框打上勾。如果文件有改變可以點擊Reanalyze HDL Files重新分析。

除了導入HDL文件外，component editor還提供另一種方法可以將端口export到SOPC系統之外，直接在Signals頁面手動加入信號或在Templates中加入已經定義好的端口信號，用戶再自己修改。導入HDL文件后，Templates下拉菜單為灰色，無法加入。

l Signals

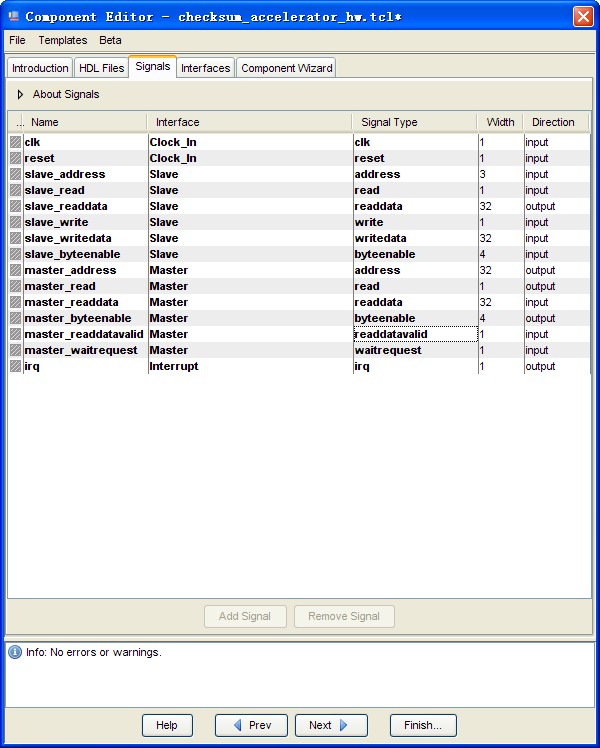

這里的信號是component editor分析了HDL文件后自動從文件中提取的端口信號，用戶需要設置interface，Signal Type，Width，Direction以使用戶端口信號與Avalon總線信號相對應，如果用戶端口信號的命名方式參考 SOPC中自定義元件的端口設置解析 中的要求，則component editor自動識別出相對應的信號設置。

l interfaces

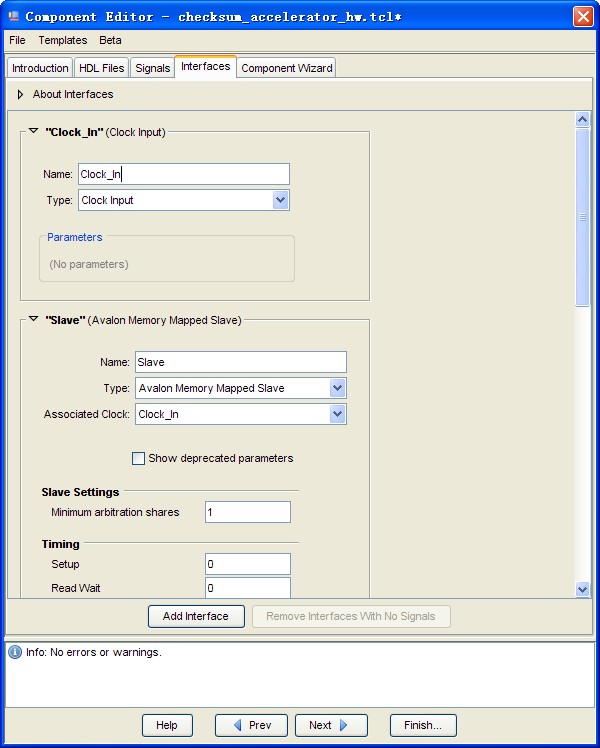

Interfaces的類型在SOPC中自定義元件的端口設置解析 中有說明，主要有Master，slave，clock input等10種，在每種類型下面可以設置該類型interface的屬性參數，如時序，流水線傳輸，interface的同步clock等。如果顯示了除定義以外的interface，則點擊Remove interfaces With No Signals刪除。

l Component Wizard

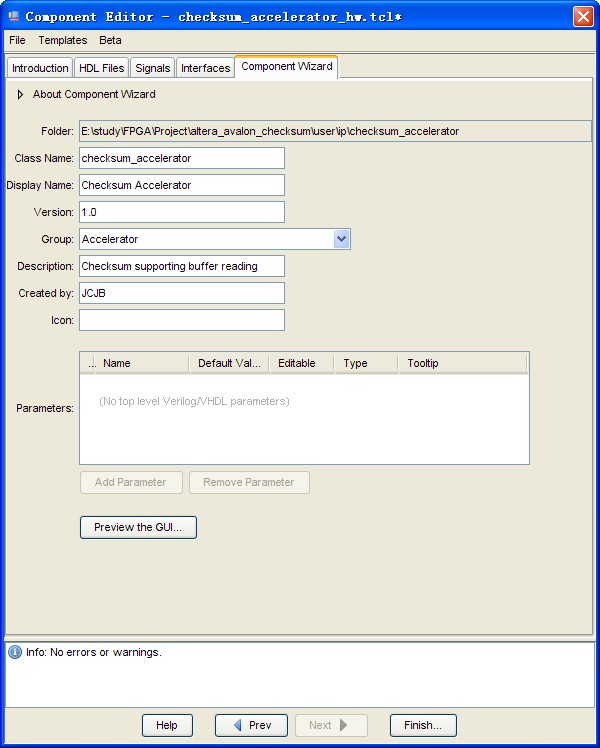

在Component Wizard中可以設置元件所屬類型名稱，元件顯示名稱，版本號等信息，點擊Preview the GUI…可以預覽，如果在頂層HDL文件中定義了一些Parameters，可以這里加入以便讓用戶在實例化時可以設置這些參數。

全部設置完后，點擊Finish…在ip文件夾下產生checksum_accelerator_hw.tcl文件，該文件并是Component editor根據用戶設置生成的文件，該文件提供給SOPC Builder所有需要的信息。

除了硬件文件外，為了能用軟件執行給元件，需要添加軟件驅動程序。在ip文件夾下新建HAL文件和inc文件，ip文件結構如下：

其中HAL文件夾下的inc文件夾下包含checksum_accelerator_routines.h為軟件API的頭文件，HAL文件夾下的src文件夾下包含checksum_accelerator_routines.c為軟件API的源文件，以及component.mk，該文件在編譯時提供驅動程序源文件信息。在ip文件夾下的inc文件提供元件的寄存器映射（register map）文件，該文件提供軟件讀寫元件寄存器的地址。

所有的工作完成后，將ip文件復制到QuaetusII工程目錄下，打開該工程的SOPC Builder，此時在左邊欄出現剛才新增的元件。

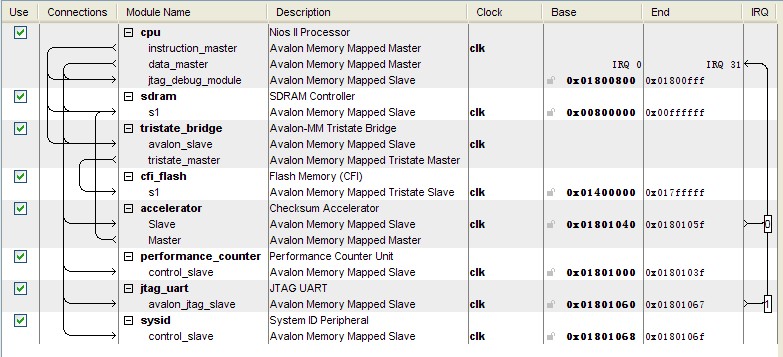

為了測試新增元件的功能，建立帶有該元件的SOPC系統：

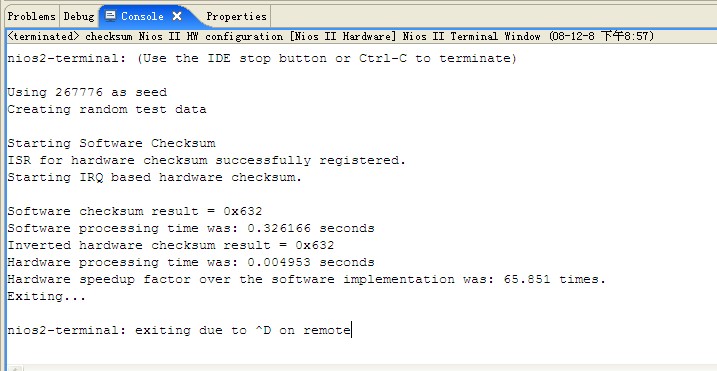

同時建立以該硬件為基礎的軟件工程，將文件test_checksum.c的內容復制到應用工程的源文件中，編譯，下載，運行后，console窗口出現如下結果：

軟件首先產生64KB的隨機數，然后分別用軟件cheksum和硬件checksum，輸出兩次checksum的結果，可以看到硬件checksum比軟件checksum快了65倍，硬件加速起到了很大的作用，因此在關鍵算法上可以采用硬件實現，以提高速度。
