掃地機器人DIY 圖+視頻

ID:115111 · 發表于 2016-4-24 18:43

視頻演示：

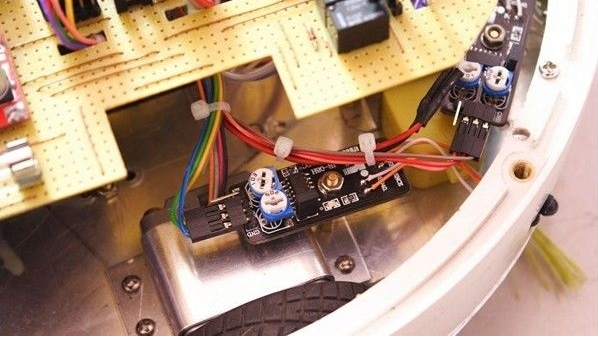

掃地機器人DIY原理：利用機器人前面的4個紅外線傳感模塊進行避障，程序運行方式有單邊尋邊方式、隨機避障方式、正方形沿邊擴大方式、三角波形方式。掃地電機有斷續工作、連續工作。 112005w6ukkd857w88nsun.png.thumb.jpg

如果機器人電源電壓不足時，在單邊尋邊避障方式基礎上開啟尋跡（機器人低部的三個尋跡傳感器）尋找墻邊的充電位置，充電位置是一條30公分的黑線來引導機器人于充電器對接，充電器觸點是磁助力觸點，當機器人接近充電器時，利用磁力防止小位置的偏離，使觸點良好接觸。
避懸崖也是利用三個尋跡傳感器完成的：在同一時間內三個尋跡傳感器沒有反饋，表示懸空，使機器人后退5公分，旋轉180度，做掉頭行駛。

主要考慮機器人的壽命問題，驅動主軸采用步進電機，用單片機P2驅動ULN2003驅動步進電機，步進電機電原用DC-DC模塊，來調節所需的驅動電流和主軸的力度。
掃地減速電機是在網上購的，只是電機的壽命太短，于是拆了VCD的舊機芯，利用光驅的主軸電機和減速機搭配，增加電機壽命。

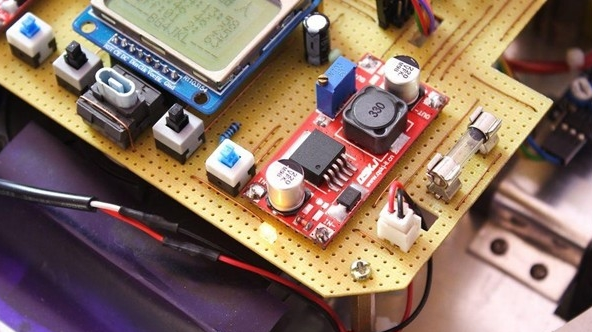

鋰電電源分為三路，兩路經DC-DC驅動步進電機、單片機，一路驅動吸塵風機。
三個按鍵：菜單鍵、增加鍵、清掃鍵

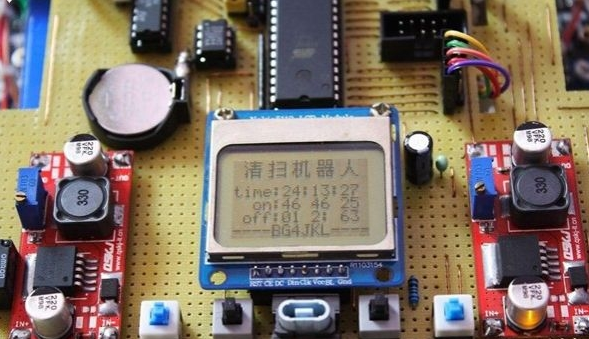

液晶屏采用5110屏，小巧、省電
DS1302實時時鐘設定三組開關機時間，實現自動化。單按清掃鍵，只運行30分鐘
具有低電壓檢測、充電檢測、充電結束檢測，全面采用TL431精確檢測

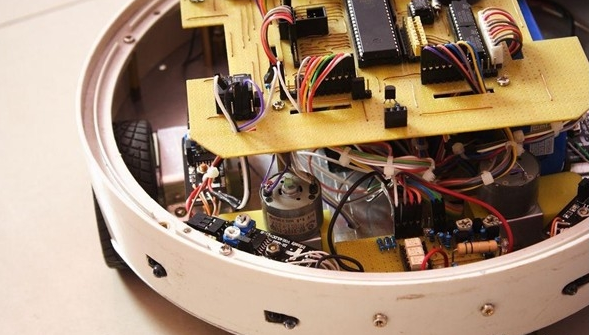

電池是4000MA的鋰電，正常工作電流1500MA，外殼是云臺監控器罩，
經過兩周的測試，使用效果良好，噪聲低，壽命長。
程序還有待于提高，更加智能化，如果用89S52做計劃、合理、不重復打掃衛生，很困難！
89S52的所有端口都被利用了，沒有擴展空間。（增加避障傳感器數量減少盲區，可以增加人機互動）

ID:70330 · 發表于 2016-11-21 14:23

有源代碼分享嗎？謝謝！

ID:158734 · 發表于 2016-12-30 10:02

我也想要源代碼

ID:664541 · 發表于 2019-12-15 20:02

可以看一下程序嗎

ID:676153 · 發表于 2020-1-5 22:03

求源代碼，Liz 救救孩子吧

ID:225580 · 發表于 2020-1-5 23:41

我也想要源代碼

ID:359022 · 發表于 2020-2-27 21:58

Roger. Thank you for sharing. BD7KWP. 73!

ID:424021 · 發表于 2020-3-29 12:09

老哥，你的材料都是在哪里買的？

ID:716703 · 發表于 2020-3-31 17:41

我好像在網上看到過一模一樣的，顯示的時間都一樣。
https://www.sohu.com/a/205754181_466936
這是網址

ID:716703 · 發表于 2020-3-31 17:42

電子愛好者的

ID:720693 · 發表于 2020-4-2 09:19

掃地機器人都有，厲害了

ID:33544 · 發表于 2021-7-24 15:45

關鍵是算法，如何做到不重復掃同一位置
