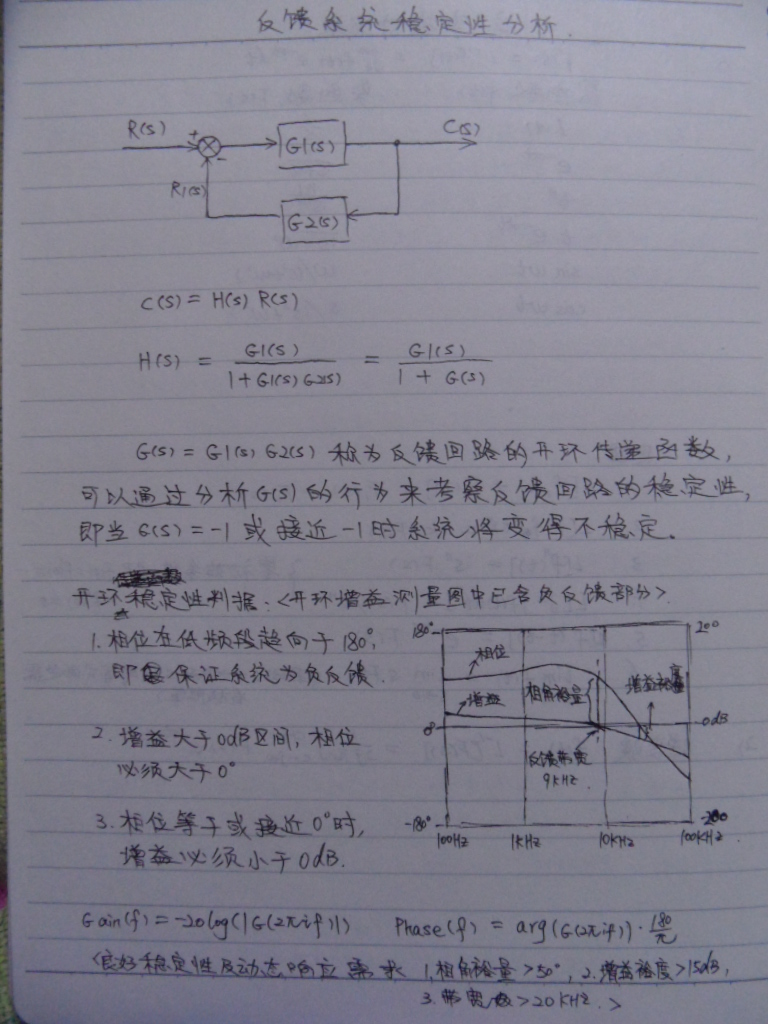

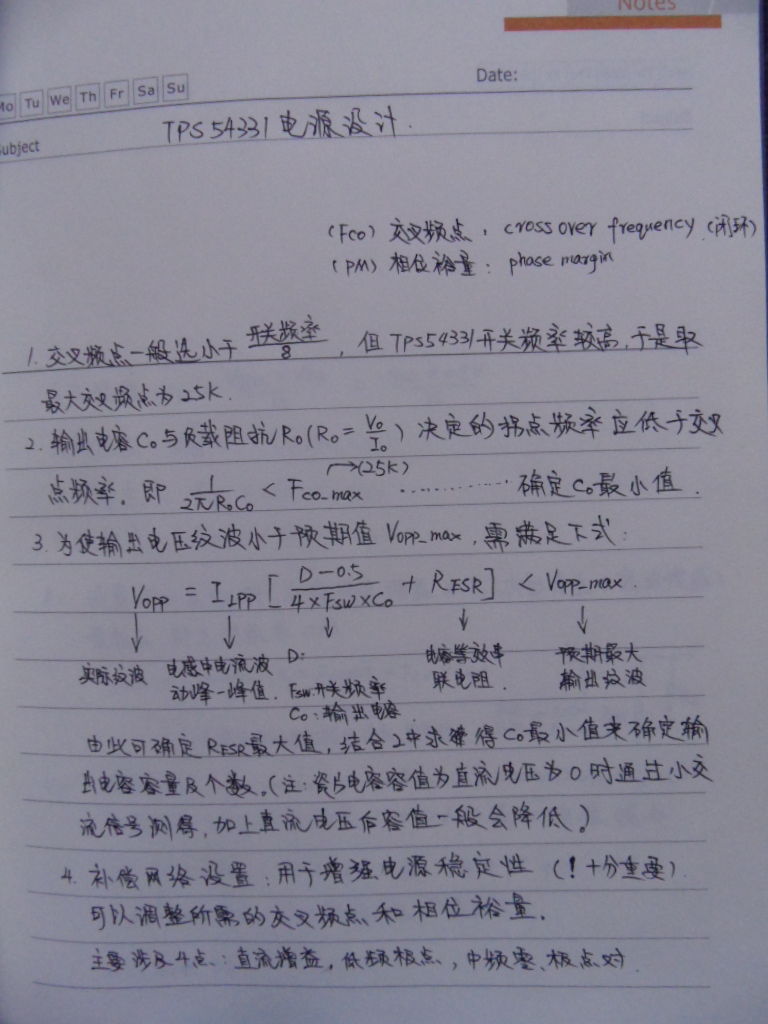

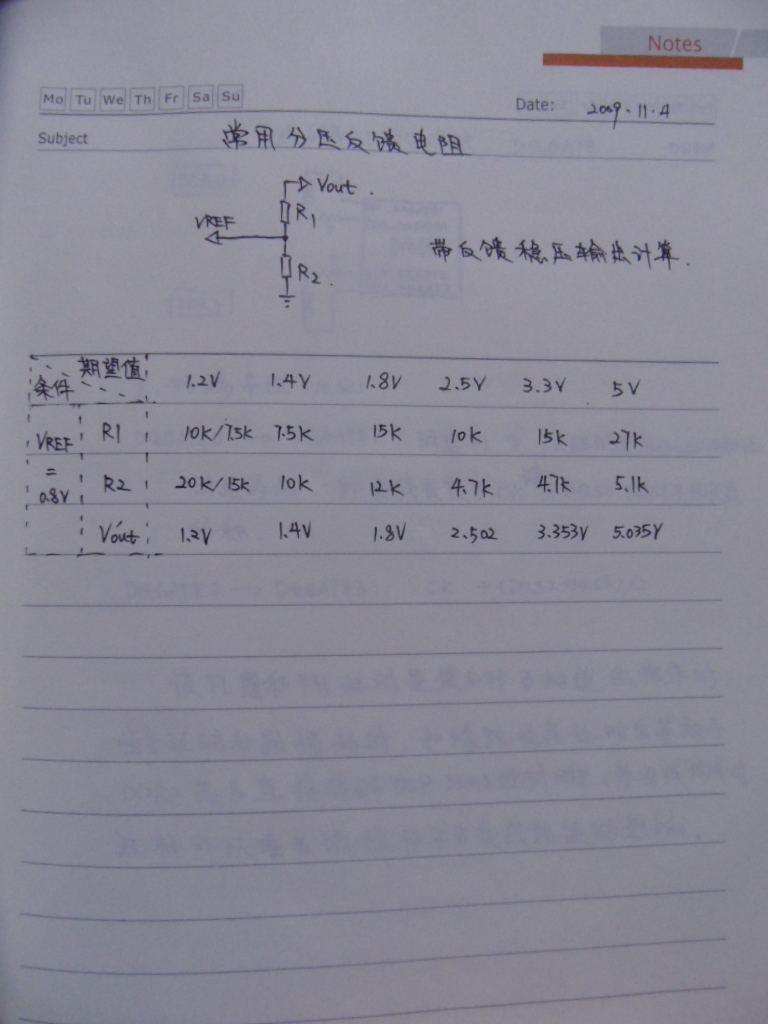

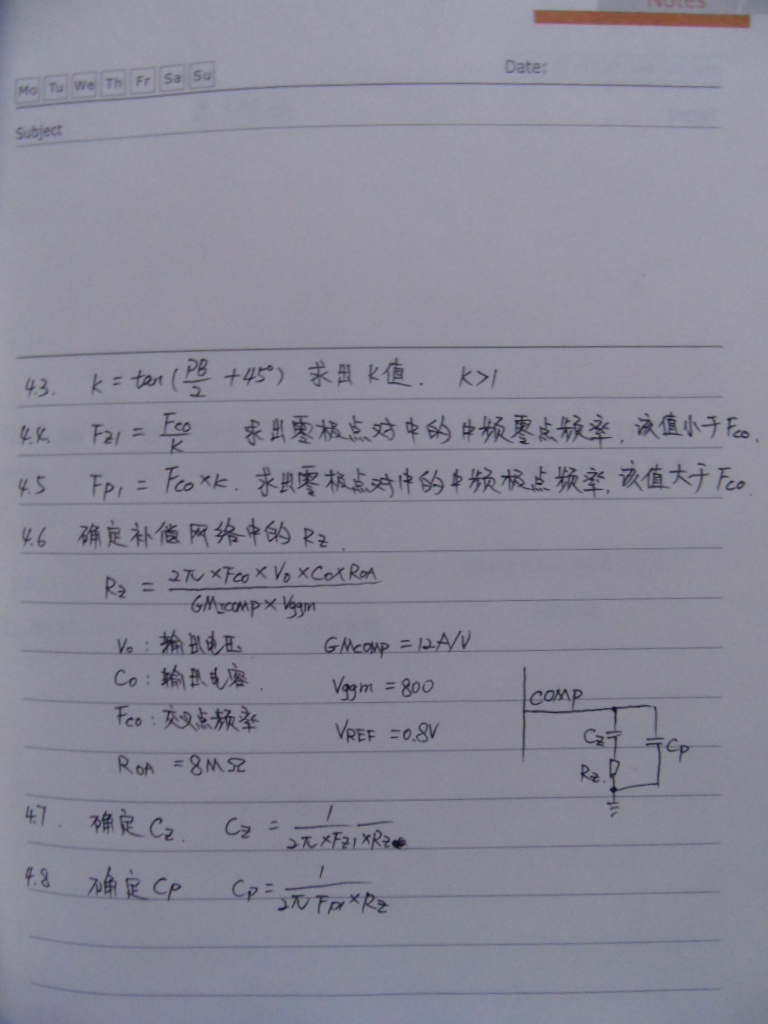

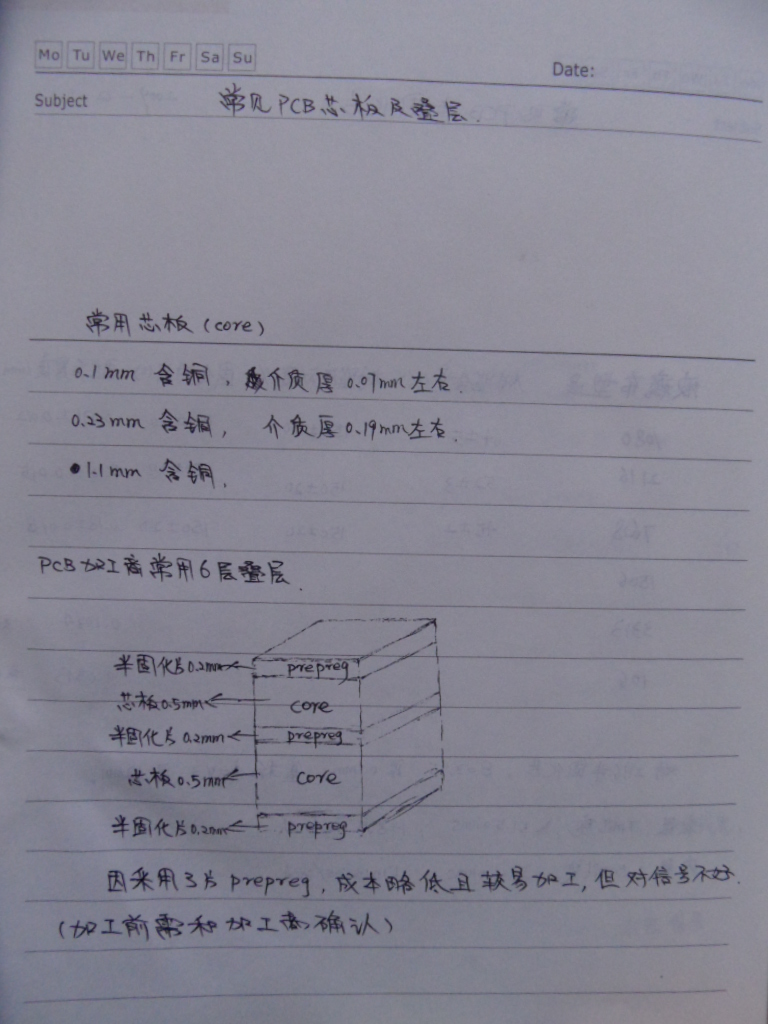

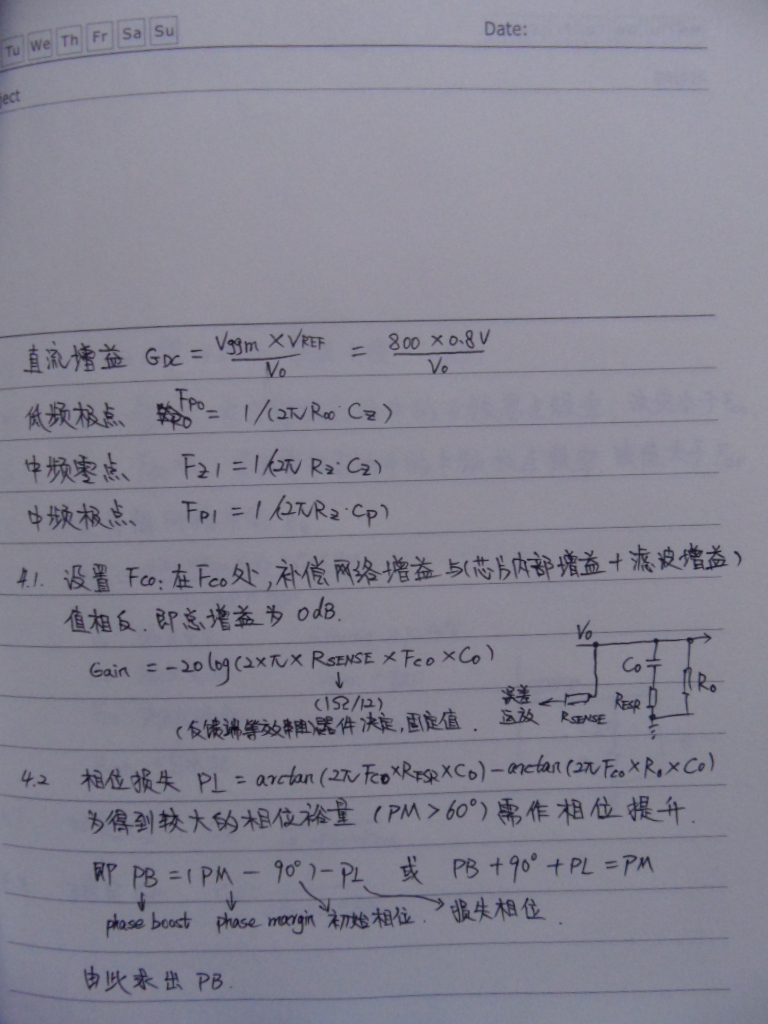

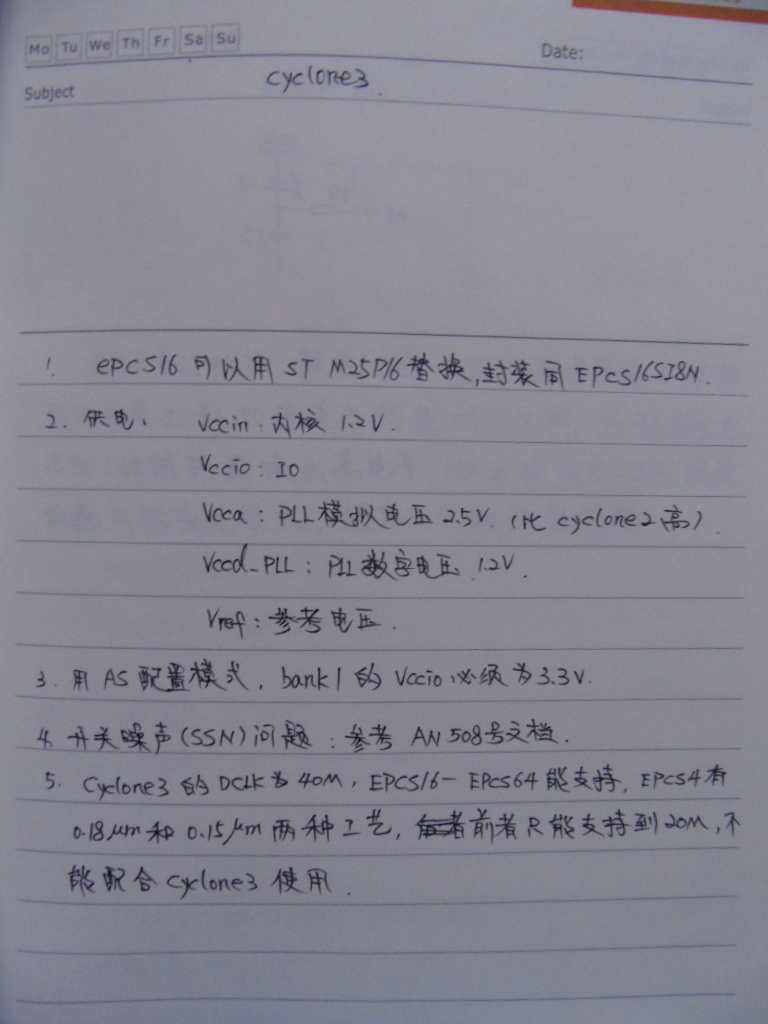

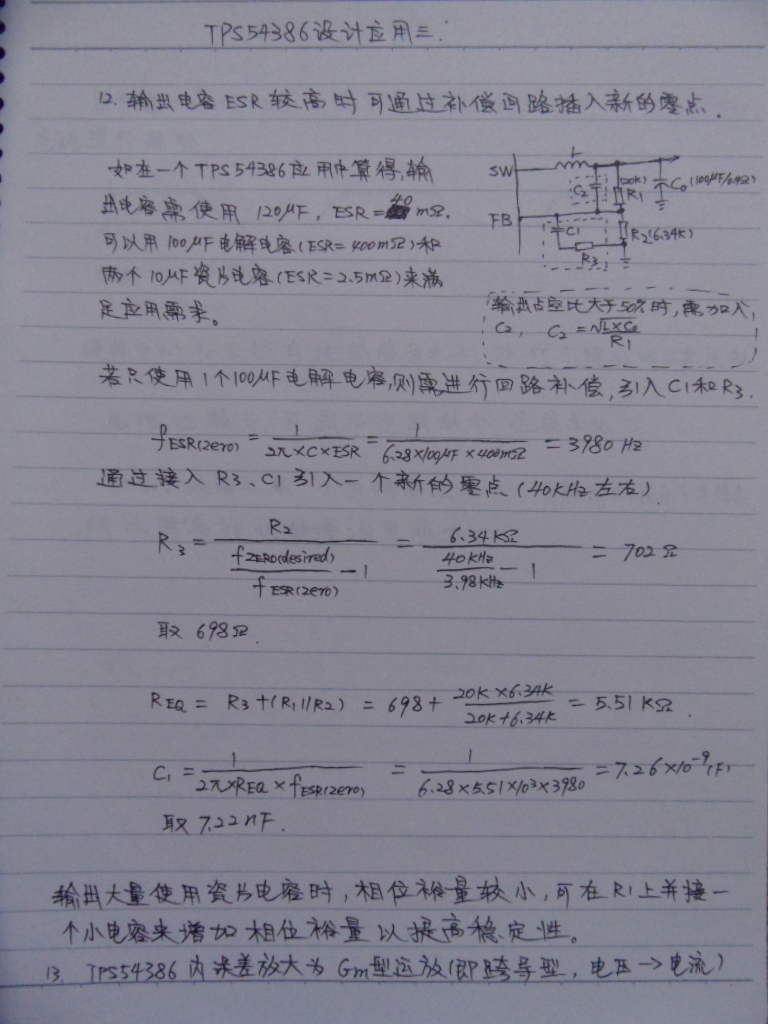

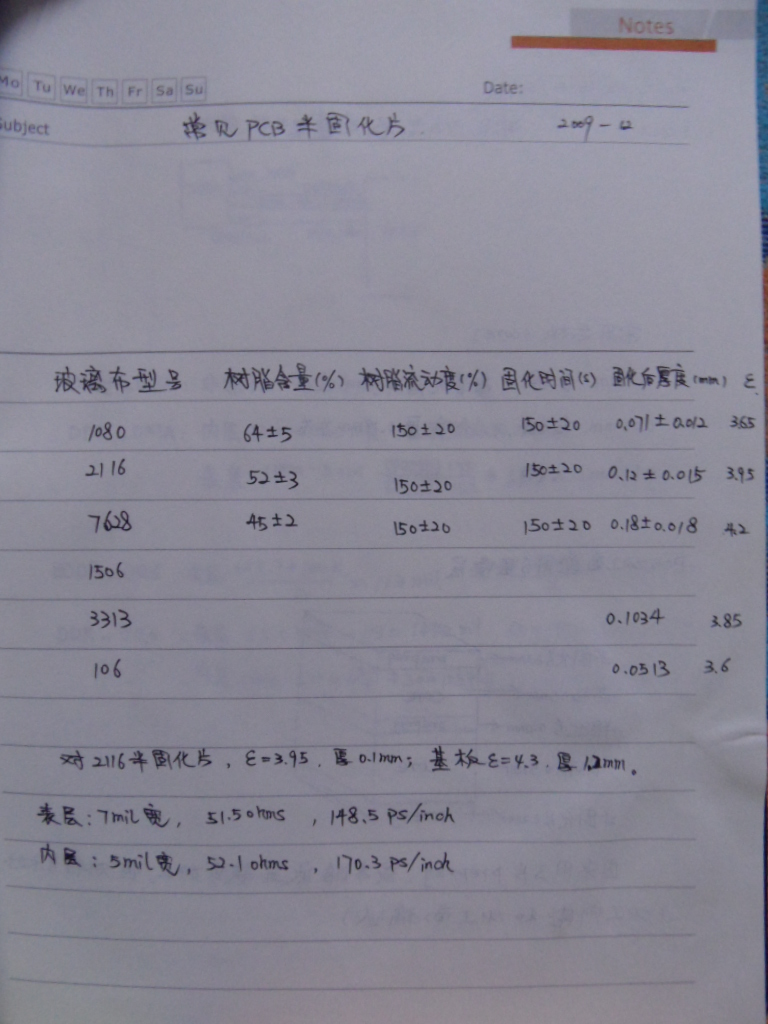

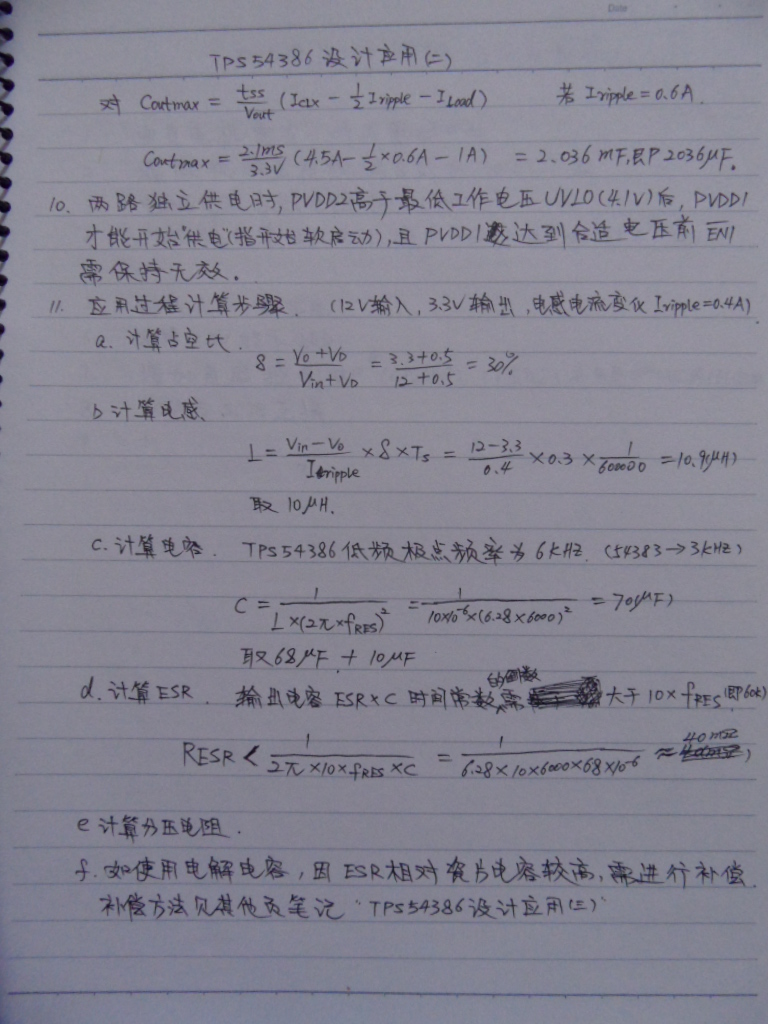

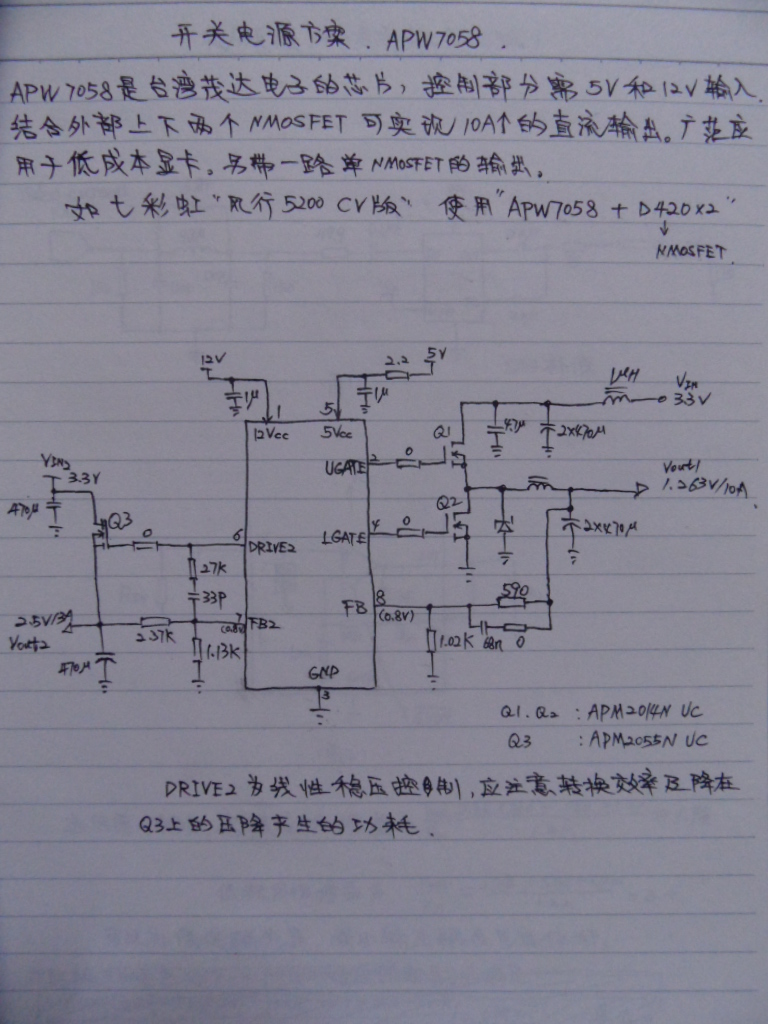

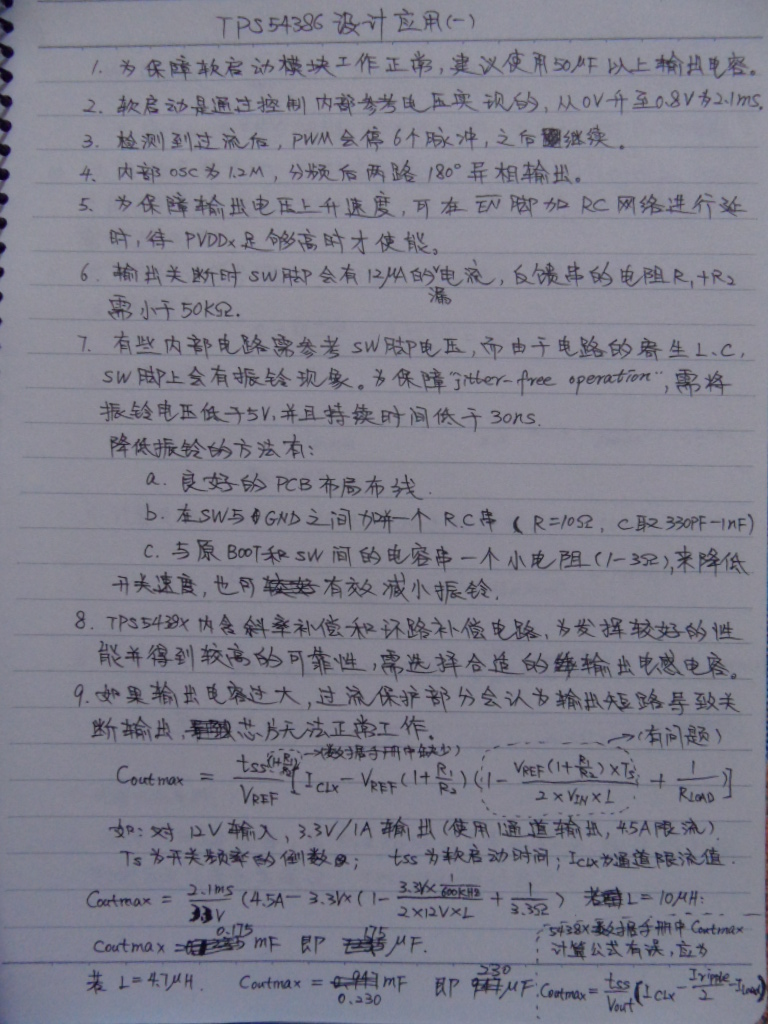

TPS54331電源設計流程是參照多個文檔總結出來的，后來查看其他電源芯片設計時發現筆記里的流程有些問題，包括TI的多個電源數據手冊里面的計算方法和參數甚至公式也有錯誤。因為已經寫的比較多，所以發現問題后也沒有重新整理。但最后還是把它按原樣拍了上來，僅供需要的朋友作一個大致的參考。TPS54386的應用設計也是很久以前整理的，可能也會有不對的地方，希望朋友們在參考的時候多加思考，選擇性的吸收。如果能發現其中的錯誤的話希望能整理成一份文檔一起分享。
電源設計是單板設計中非常重要的環節，卻往往被我們忽略。很多人以為開關電源只要按數據手冊里的參數照抄就可以，最終實際應用的時候由于參數不妥導致系統不穩定。以后有時間的話我也會盡可能的重整理一下這兩個文檔。
全部學習資料下載：

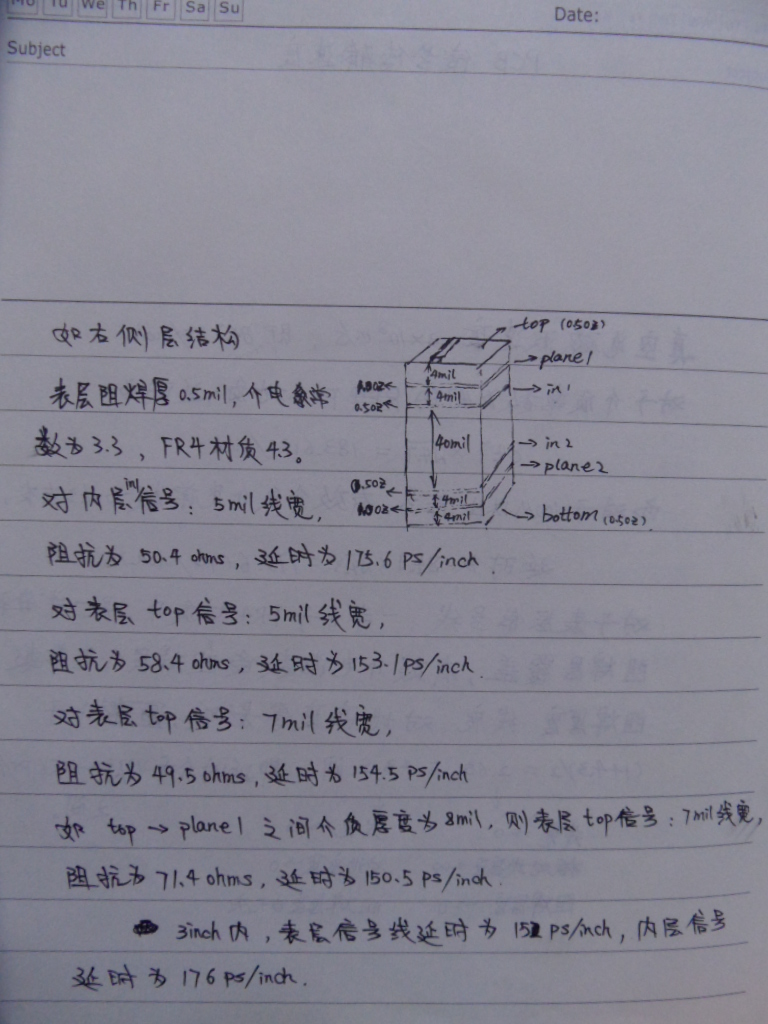

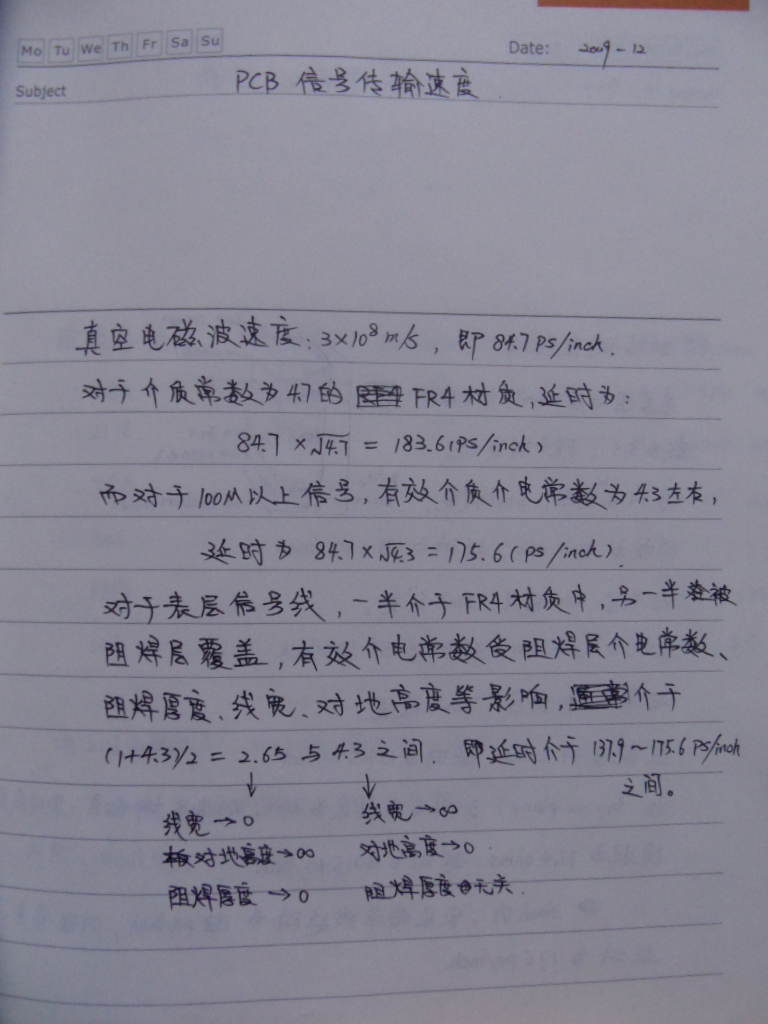

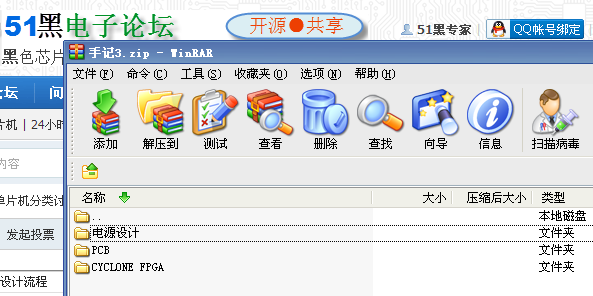

手記3.zip
(4.28 MB, 下載次數: 79)
2016-5-10 05:39 上傳
點擊文件名下載附件
|
|
