ESP8266NodeMCU+手機_采集485端口數據的務實之驗

ID:12202 · 發表于 2016-5-27 10:00

本帖最后由 zdzdzddd 于 2016-5-27 14:41 編輯

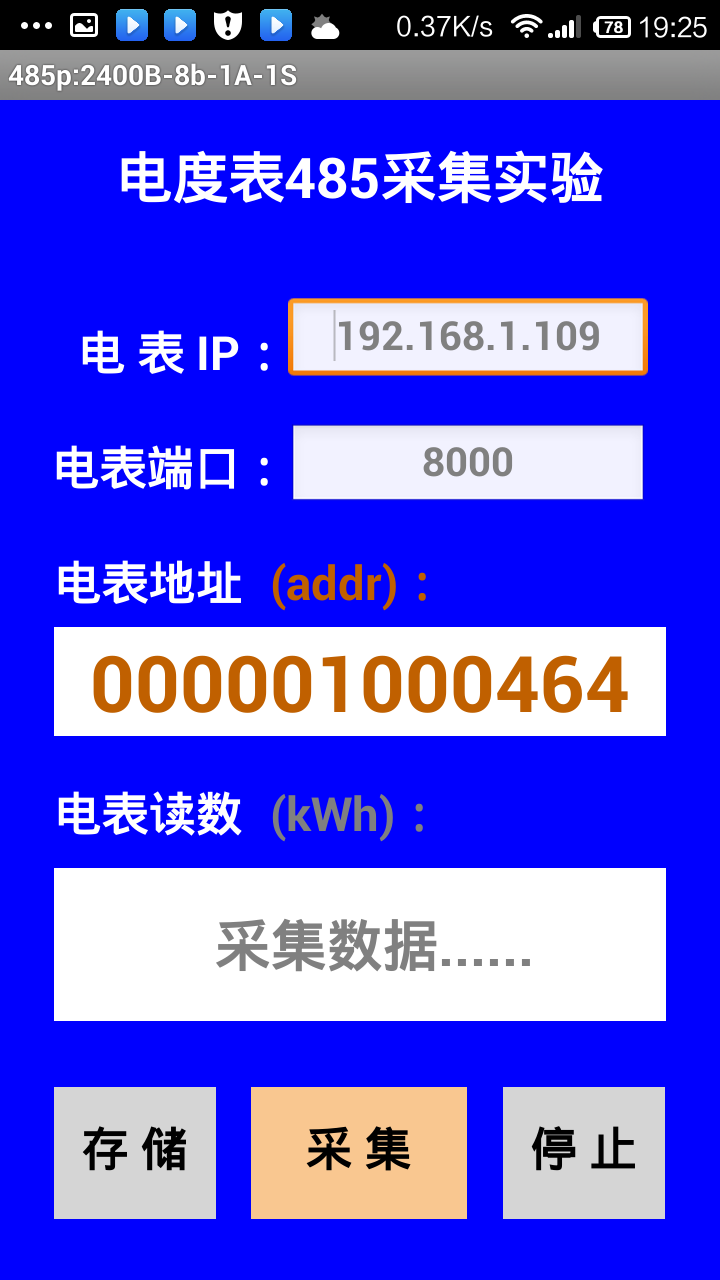

ESP8266模塊很便宜，內置獨立智能芯片還具很厲害的網絡功能，刷NodeMCU的話就可以隨時添入自己的LUA代碼搞各種實驗，即使只用裸板模塊就可以實現好多說不完的智能。目前時髦的盡是用于開關控制和溫度檢測，太屈才它了。于是就想實驗用于儀表類的智能遙測。可是，目前能找到ESP8266固件中都沒有帶奇偶校驗的串口方式，不適合大多數的485裝備，比如采集485電度表數據就沒法運用了。好在NodeMCU固件給咱提供了LUA代碼添加功能。于是我寫了幾段485軟件串口的LUA代碼，擬獨立引用ESP8266模塊內置CPU、直連電度表485接口，然后有手機控制采集電度表數據。實際試驗，果然了得。

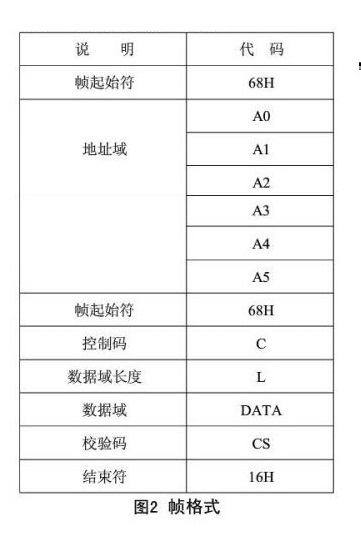

參照電度表 2007通訊規約協議，用GPIO寫口方式來輸出波形，模擬485的字節格式和請求數據幀格式，實驗采集的電度表型號是DDS711，485通信參數為：2400比特，8數據位，1校驗位，1停止位，1起始位。

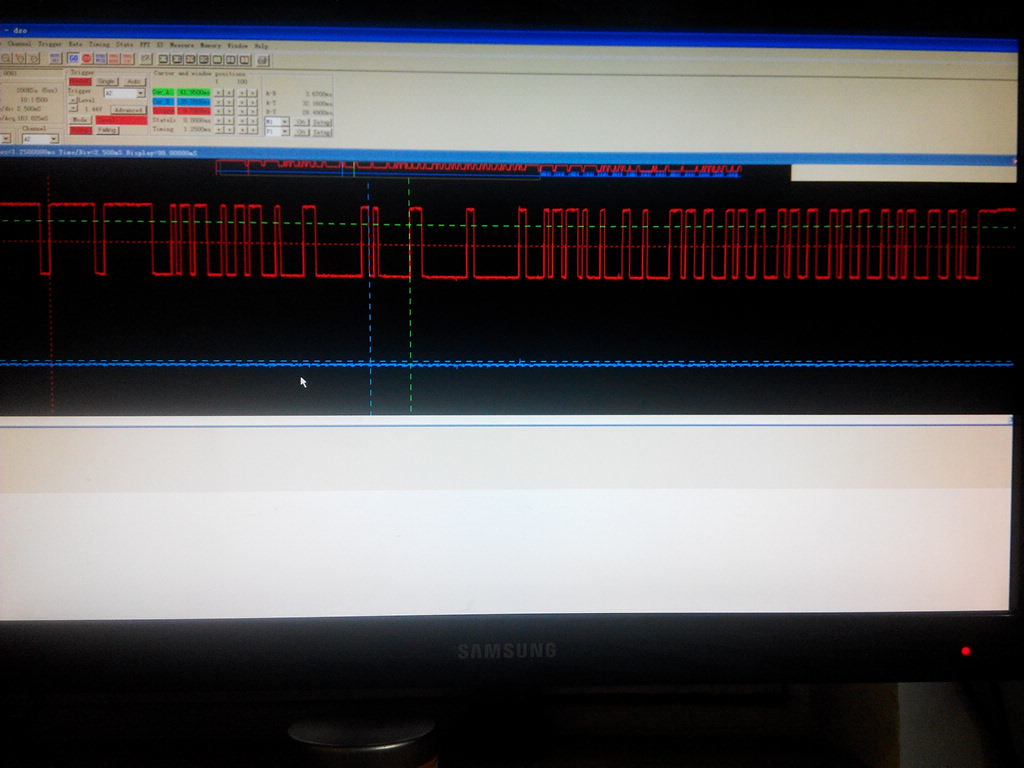

若485端口收到的請求信號波形時序得當、電度表地址正確，電度表則立馬回應，并按照請求信號內容返回一個數據信號幀。

我的實驗使用同一個GPIO口完成收與發。因電度表的端口加了485接口芯片，由A、B兩線平衡對外，我特別使用電阻法簡易完成了 “平衡-不平衡 ”變換，直接與ESP8266相連（此法不大常規也不咋專業，但實驗卻證明很為靠譜。或該說是個曾經沒被留意的“舉世創意”。決沒有詆毀正規成熟485接口規范的意思，只是不需要遠程傳輸和共模抗擾的特定情況下的特定招數罷）。

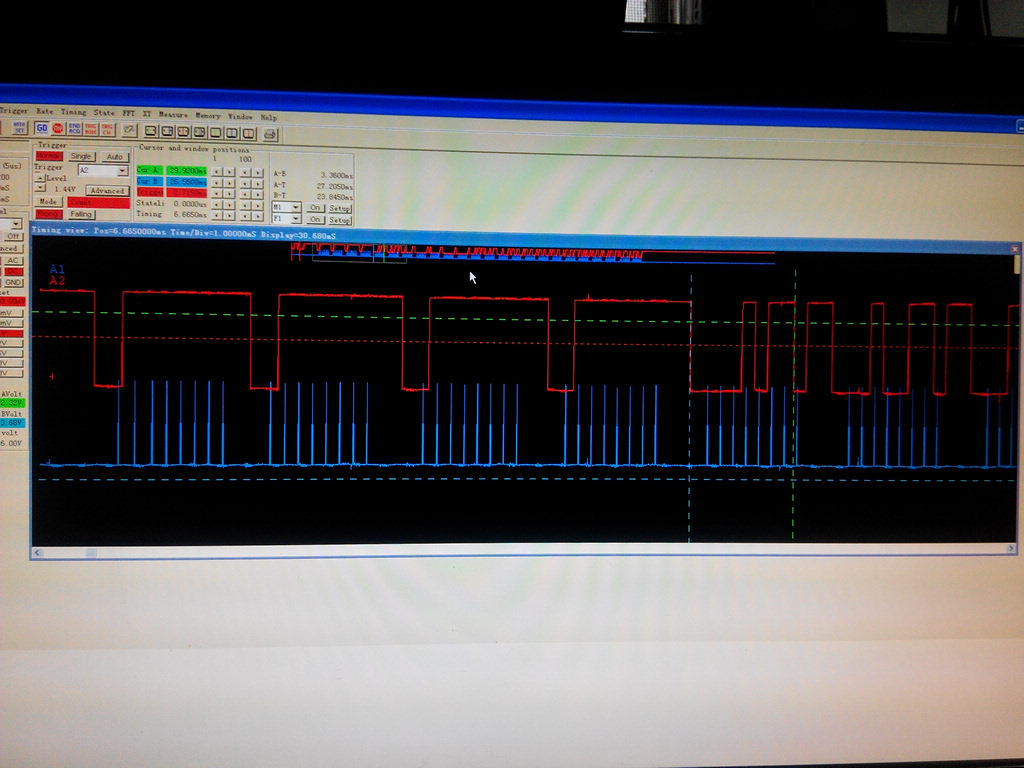

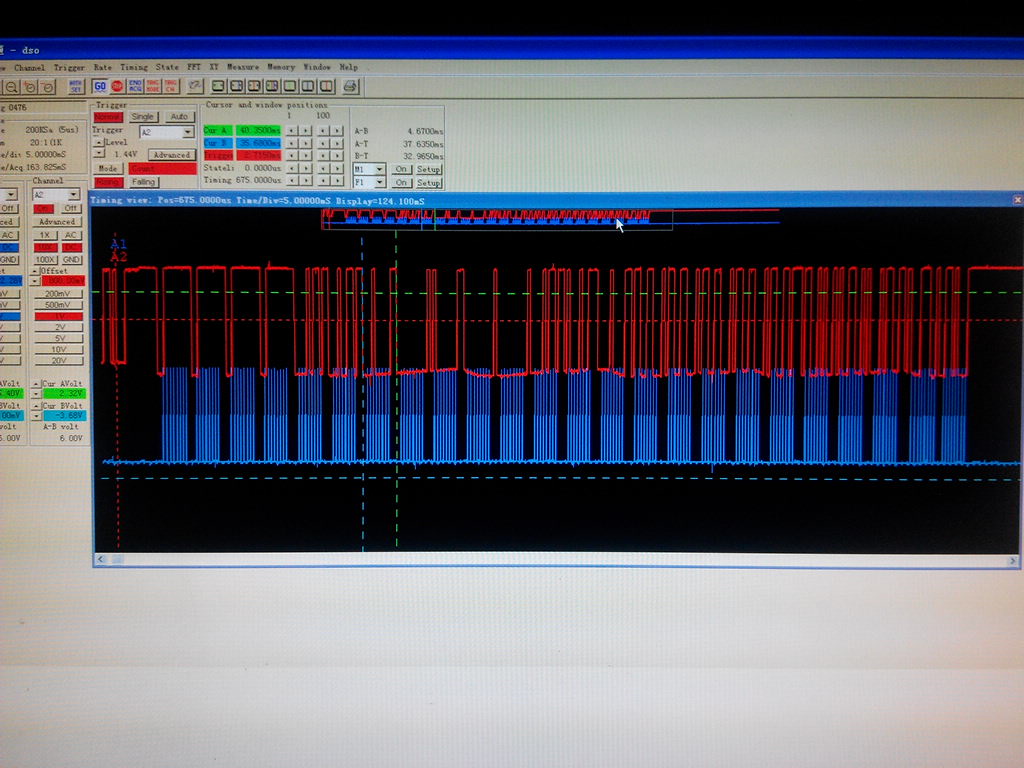

用中斷方式檢測起始位的下降沿，然后開始按約定周率讀數，你見到的藍色窄脈沖是特意在另一個GPIO口加入的時標，這可是我不吝透漏的精妙調試機巧，可以加到任意位置來實時了解代碼的生效時刻與作用位序，這里是加在讀GPIO口的代碼位置，調試時你將直觀動態的看到讀口時機與欲讀波形的相對位有所游離，如果校準游離于波寬中部則讀數誤差容限就調到最佳了，不僅如此還可以依據時標脈沖直讀波形數據，如前4個字節為“0xFE”前導碼，然后是“0x68”地址幀起始符、“0x64，0,04，0x00，0x00，0x01，0x00”地址碼等等等類比讀出，很有樂趣、很醒腦是不是？你若還是個懵懂的門外漢，興許看了我的帖子，效法我的機巧，將從此有機緣一躍成為類似我這樣的門邊邊漢。
還可以說一些，但是得有響應才不白費。看看先。

ID:1 · 發表于 2016-6-3 14:47

很棒的作品樓主能分享一下制作資料嗎？

ID:117761 · 發表于 2016-6-3 14:49

我最近也在玩ESP826模塊，便宜方便，樓主的這個波形采集軟件的名字是？邏輯分析儀嗎?

ID:117823 · 發表于 2016-6-4 01:48

這個很有價值呀，不過自己不是搞軟件的呀。

ID:134790 · 發表于 2016-7-24 14:10

樓主高手，手機app是怎么搞的，自己開發的嗎？

ID:128134 · 發表于 2016-7-27 16:24

conghaisheng 發表于 2016-7-24 14:10
樓主高手，手機app是怎么搞的，自己開發的嗎？

目測是用E4A做的手機APP
