AT89S51的串口ISP下載線

ID:127229 · 發表于 2016-6-19 21:56

最近，班委們為了提高同學學習51的興趣舉辦了一次競賽，競賽的內容為制作一個基于51的溫度傳感器�？紤]到剛學51時需要燒錄很多次程序，以及競賽資金的因素，尋找一種簡單便宜用于AT89S52的編程方案便成了很必須的事情了�？紤]到現在電腦已沒有多少配備并口插座了，所以只能從所剩無幾的串口入手了，而網上串口ISP的方案一般都是需要另外一片MCU輔助來完成燒錄的，這跟我的使用最簡單原件最省成本的意愿相違，不得不在網�？嗫鄬ひ捵詈线m的方案。幸運的是，最終找到了兩個個方案，以及相應的軟件。參考并實踐后得到了比較滿意的方案：
硬件方面：AT89S52與電腦的串口的連接方式如下（對應已有的軟件）：
串口 AT89S51
4號腳----------。------>P1,5 MOSI
5號腳----------。-------GND
7號腳-----------。----->P1.7　　CLK
8號腳<----------。------P1.6　　MISO
需要注意的是以上的連接除了5號腳對GND的以外，中間都是通過一個非門的。舉個SB的例子就是4號管腳的低電平被轉換為高電平后傳至P1.5.
所以可以使用做中間轉接的芯片可以是：MAX232,74HC14......等這些芯片起到的作用是：把串口的12V轉化為5V信號，并置反后傳至MCU。

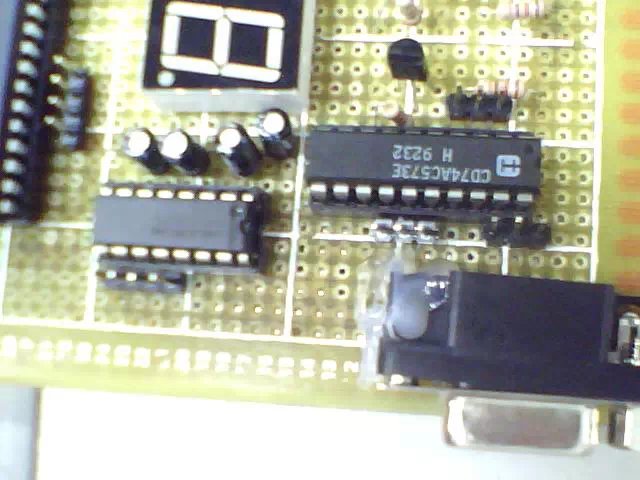

使用MAX232時需要注意的是與MCU得距離不要太遠，10CM會出現不穩定現象，解決的方法是加大MAX232的信號驅動能力，也就是在MAX232和MCU之間接入573之類的芯片即可。最后一條注意是：在燒錄時需要把MCU得RST一直置于高電平。

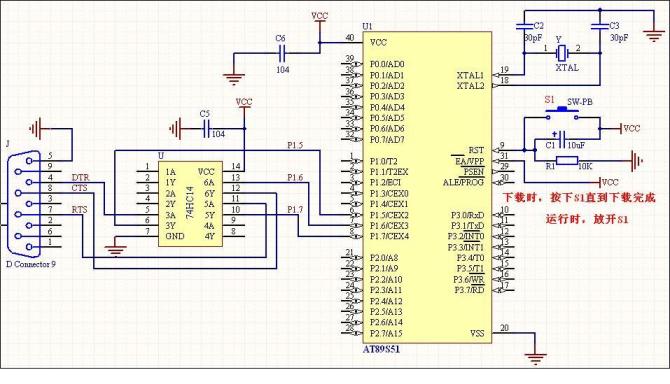

74HC14的方案：

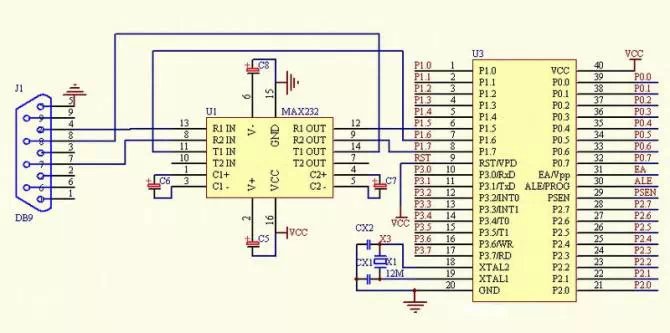

MAX232的方案

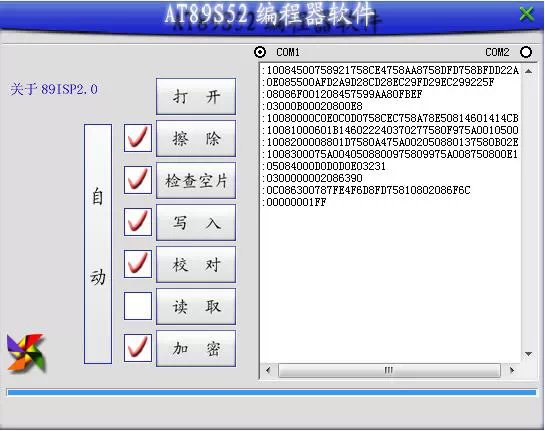

最后是使用的軟件：剛開始所用的軟件是在線電子燒錄2.0，但這家伙并不好用，代碼稍微多一點就燒錯了。于是便找來了下面一款軟件：

這家伙好用，速度還行，我把寫過的最長達代碼燒錄進去，結果是成功的，試了另外幾個也是沒問題的。

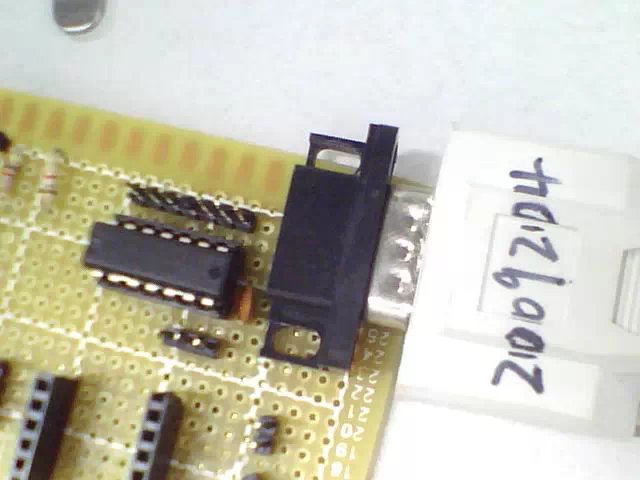

所以，這樣一個廉價，簡單，方便的使用串口的ISP AT89S51下載方案就完成了。寫這么多個關鍵字是為了讓其他像我這么挑剔的菜鳥們能夠快速找到他滿意的方案，哈哈可不要說我炫耀喔。下面是實物：

最后要說的是，凡是我上面有出現具體型號的芯片我都是已經做成實物實踐成功過的。稍微有點欠缺的是，還沒有進行多次的試驗。如果說以后問題頻頻，那我就把我這帖子屏蔽了吧，哈哈哈哈。
最后，還要感謝網上免費提供方案，軟件的技術人員，謝謝了！

－－－－后來，做了個PCB的扣板，很方便，燒了很多程序，沒有問題，yeah!
