關于AT24C02 04 08 中文資料下載 pdf格式

ID:193970 · 發表于 2017-4-26 20:31

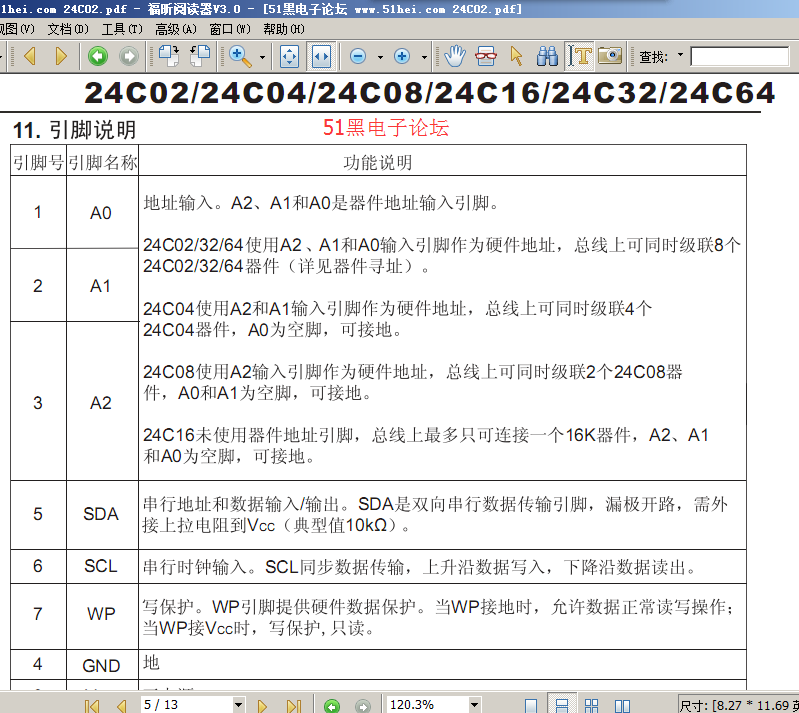

在別處找到的AT24C02的中文資料，下面是pdf文件的截圖.

24C02器件按8字節/頁執行頁寫，24C04/08/16器件按16字節/頁執行頁寫，24C32/64器件

按32字節/頁執行頁寫。

頁寫初始化與字節寫相同，只是主器件不會在第一個數據后發送停止條件，而是在EEPROM

的ACK 以后，接著發送7個（24C02）或15個（24C04/08/16）或31個（24C32/64）數據。

EEPROM收到每個數據后都應答“0”。最后仍需由主器件發送停止條件，終止寫序列（見圖10）。

接收到每個數據后，字地址的低3位（24C02）或4位（24C04/08/16）或5位（24C32/64）

內部自動加1，高位地址位不變，維持在當前頁內。當內部產生的字地址達到該頁邊界地址時，

隨后的數據將寫入該頁的頁首。如果超過8個（24C02）或16個（24C04/08/16）或32個

（24C32/64）數據傳送給了EEPROM，字地址將回轉到該頁的首字節，先前的字節將會被覆蓋。

完整的24c02中文資料下載：

24C02.pdf (1.38 MB, 下載次數: 77)
