PI3USB14引腳圖,真值表,管腳功能與電路圖 USB快速切換開關芯片資料

ID:207311 · 發表于 2017-6-3 10:25

PI3USB14是一個4路高帶寬 USB快速切換開關

Features
• Near-Zero propagation delay
• 5Ω switches connect inputs to outputs
•  High signal passing bandwidth (300MHz)
•  Beyond Rail-to-Rail switching
•  5V I/O tolerant with 3.3V supply
•  2.5V and 3.3V supply voltage operation
•  Hot insertion capable
•  Industrial operating temperature: -40ºC to +85ºC
•  2KV ESD Protection (human body model)
•  Latch-up performance >250mA per JESD17
• Packaging (Pb-free & Green available):
– 16-pin 150-mil wide plastic QSOP (Q)
– 16-pin 173-mil wide plastic TSSOP (L)
– 20-contact TQFN (ZH)

PI3USB14引腳圖：

PI3USB14結構圖

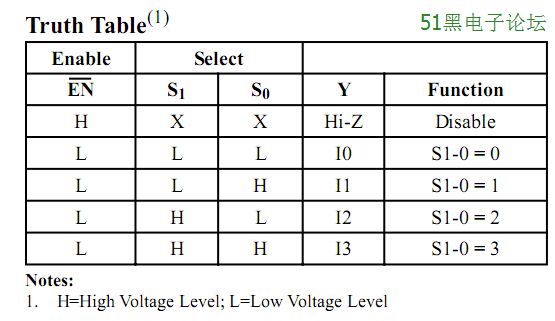

PI3USB14真值表：

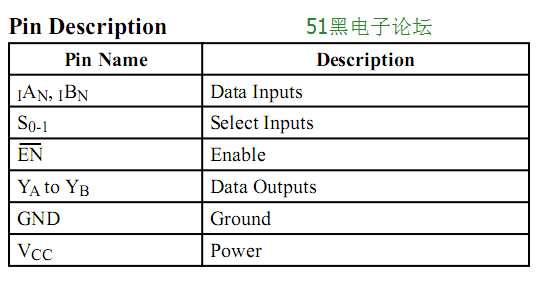

PI3USB14管腳功能：

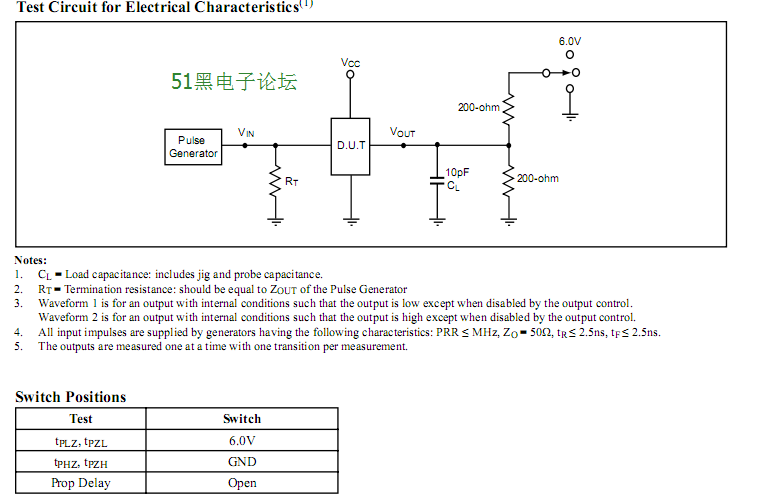

PI3USB14應用電路：

PI3USB14芯片的pdf資料下載地址：

PI3USB14_datasheet.pdf (475.3 KB, 下載次數: 8)

ID:1 · 發表于 2017-6-3 20:19

好資料，51黑有你更精彩!!!

ID:1 · 發表于 2017-6-3 20:19

好資料，51黑有你更精彩!!!
