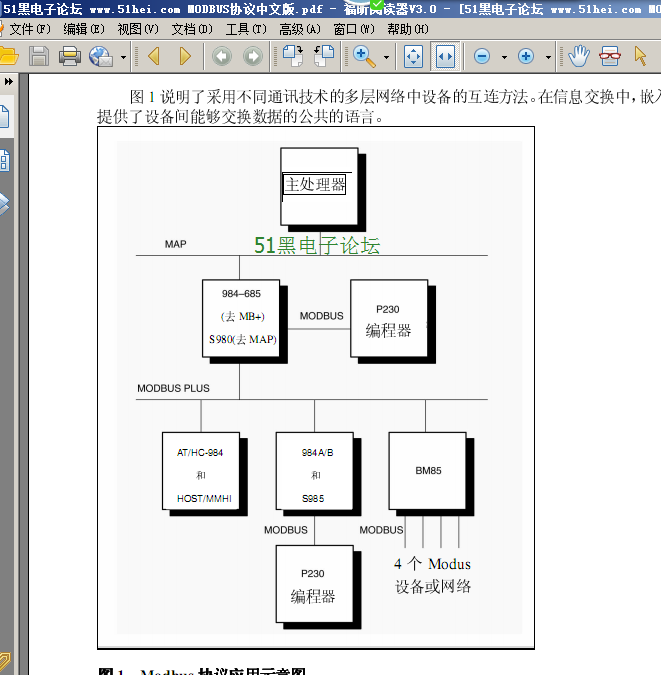

Modbus 可編程控制器之間可相互通訊，也可與不同網絡上的其他設備進行通訊，支撐網絡有 Modicon 的 Modbus 和Modbus+工業網絡。網絡信息存取可由控制器內置的端口，網絡適配器以及Modicon提供的模塊選件和網關等設備實現，對OEM(機械設備制造商)來說， Modicon可為合作伙伴提供現有的程序，可使Modbus+網絡緊密地集成到他們的產品設計中去。 Modicon 的各種控制器使用的公共語言被稱為 Modbus 協議，該協議定義了控制器能識別和使用的信息結構。當在Modbus網絡上進行通訊時，協議能使每一臺控制器知道它本身的設備地址，并識別對它尋址的數據，決定應起作用的類型，
取出包含在信息中的數據和資料等，控制器也可組織回答信息，并使用Modbus協議將此信息傳送出去。 在其他網絡上使用時，數據包和數據幀中也包含著 Modbus 協議。如，Modbus+或 MAP 網絡控制器中有相應的應用程序庫和驅動程序，實現嵌入式Modbus協議信息與此網絡中用子節點設備間通訊的特殊信息幀的數據轉換。
該轉換也可擴展，處理節點地址，路由，和每一個特殊網絡的錯誤檢查方法。如包含在Modbus協議中的設備地址，在信息發送前就轉換成節點地址，錯誤檢查區也用于數據包，與每個網絡的協議一致，最后一點是需用Modbus協議，寫入嵌入的信息，定義應處理的動作。
完整的pdf格式文檔51黑下載地址（共74頁）：
MODBUS協議中文版.pdf
(1 MB, 下載次數: 65)
2017-6-5 17:24 上傳
點擊文件名下載附件
了解了解
|
|
