單片機8031,8051管腳圖引腳功能資料介紹

作者:huqin   來源:不詳   點擊數:  更新時間:2008年01月08日   【字體:

8031和8051是最常見的mcs51系列單片機,是inter公司早期的成熟的單片機產品,應用范圍涉及到各行各業,下面介紹一下它的引腳圖等資料。

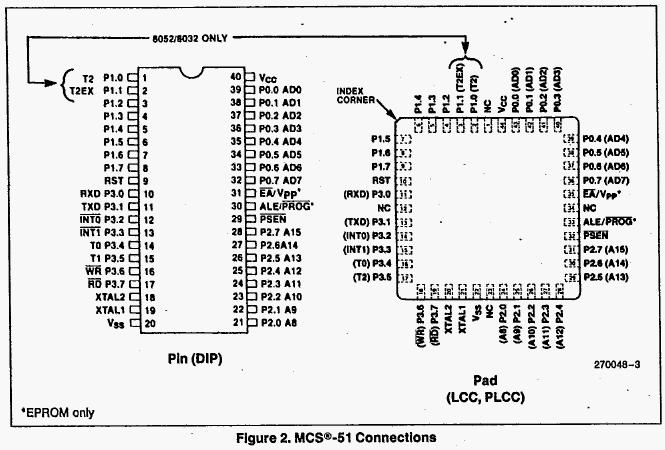

                        8031,8051管腳圖

8031,8051引腳功能

(1)主電源引腳Vss和Vcc

① Vss接地

② Vcc正常操作時為+5伏電源

(2)外接晶振引腳XTAL1和XTAL2

① XTAL1內部振蕩電路反相放大器的輸入端,是外接晶體的一個引腳。當采用外部振蕩器時,此引腳接地。

② XTAL2內部振蕩電路反相放大器的輸出端。是外接晶體的另一端。當采用外部振蕩器時,此引腳接外部振蕩源。

(3)控制或與其它電源復用引腳RST/VPD,ALE/ , 和 /Vpp

① RST/VPD  當振蕩器運行時,在此引腳上出現兩個機器周期的高電平(由低到高跳變),將使單片機復位

在Vcc掉電期間,此引腳可接上備用電源,由VPD向內部提供備用電源,以保持內部RAM中的數據。

② ALE/    正常操作時為ALE功能(允許地址鎖存)提供把地址的低字節鎖存到外部鎖存器,ALE 引腳以不變的頻率(振蕩器頻率的 )周期性地發出正脈沖信號。因此,它可用作對外輸出的時鐘,或用于定時目的。但要注意,每當訪問外部數據存儲器時,將跳過一個ALE脈沖,ALE 端可以驅動(吸收或輸出電流)八個LSTTL電路。   對于EPROM型單片機,在EPROM編程期間,此引腳接收編程脈沖( 功能)

③ 外部程序存儲器讀選通信號輸出端,在從外部程序存儲取指令(或數據)期間, 在每個機器周期內兩次有效。 同樣可以驅動八LSTTL輸入。

④ /Vpp 、  /Vpp為內部程序存儲器和外部程序存儲器選擇端。當 /Vpp為高電平時,訪問內部程序存儲器,當 /Vpp 為低電平時,則訪問外部程序存儲器。

對于EPROM型單片機,在EPROM編程期間,此引腳上加21伏EPROM編程電源(Vpp)。
