74LS161是常用的4位二進制同步計數器，在數字電路以及單片機系統(tǒng)中由非常廣泛的應用.
74LS161資料詳見:http://m.zg4o1577.cn/chip/324.html

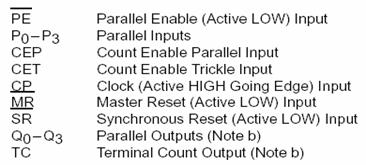

74LS161功能表：
從上圖可知，74LS161計數器具有清零信號/MR，使能信號CEP，CET，置數信號PE，時鐘信號CP和四個數據輸入端P0~P3，四個數據輸出端Q0~Q3，以及進位輸出TC，且TC=Q0·Q1·Q2·Q3·CET。

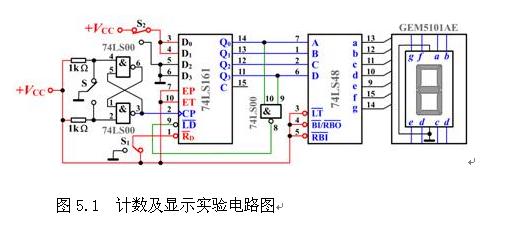

74LS161計數器電路圖
電路中由兩個與非門構成單脈沖發(fā)生器，74LS161計數器對其產生的脈沖進行計數，計數結果送入字符譯碼器并驅動七段數碼管，使數碼管顯示單脈沖發(fā)生器產生了多少個脈沖信號。
74LS161計數器電路應用

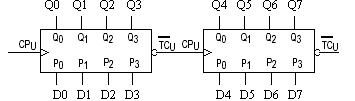

74LS161計數器的級連使用:下圖是由74LS192利用進位輸出控制高一位的加計數端構成的加數級連示意圖：
