我對雙極晶體管的截止區,放大區,飽和區的認知

作者:萬致遠   來源:本站原創   點擊數:  更新時間:2012年09月13日   【字體:




三極管具有3種工作狀態:截止區、放大區、飽和區。

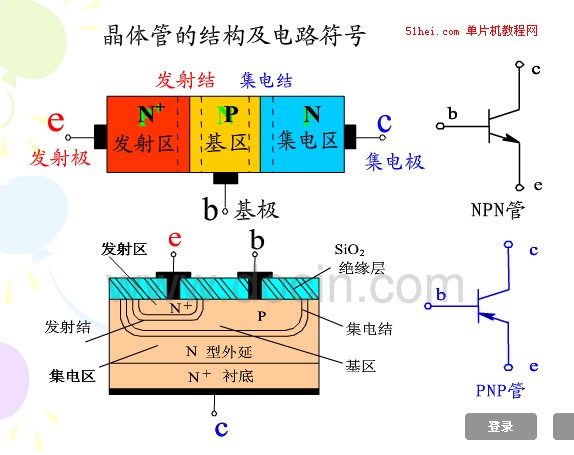

三極管是由兩層PN 結:PNP/NPN來組成的。

所以可以看成在BE結上有一個二極管。Vbe約等于0.6V(硅管)或者0.3V(鍺管)[非截止狀態]。

那么三極管的模型就是,在BE結上有一個二極管和一個電流表串聯。電流表*hFE來控制Vce上等效的變阻器。

那么,如果Vbe<0.6V的話,那么三極管就在截止區。CE結之間的漏電很小。Vce=Vcc

如果Vbe=0.6V的話,三極管導通。0.6V < Vce < Vcc

如果Ib * hFE=Ic的話。CE結之間的電壓可變,電流和Ib也成線性變化。而且Vce=Vcb+Vbe.

那么如果Ib * hFE > Ic很多倍的話。

那么Vce將小于0.6V.

以上可能有錯漏,敬請指正,謝謝!
