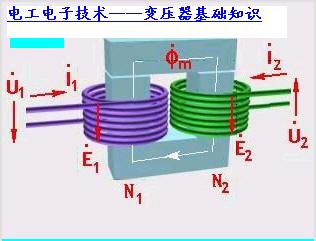

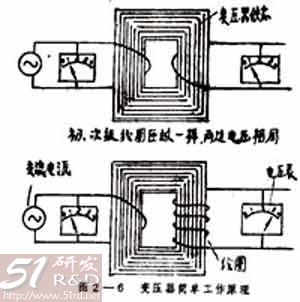

變壓器是電子電路，以及電力系統中非常常見的器件，小到收音機，大到我們?nèi)粘Ｉ钪写笮碗娋W(wǎng)，用來升壓降壓的電力變壓器，變壓器原理很簡單顧名思義變壓器的主要作用就是變壓，也就是改變電壓。變壓器的原理是電磁感應技術,變壓器有兩個分別獨立的共用一個鐵芯的線圈。分別叫作變壓器的次級線圈和初級線圈。如圖所示：
電流的方向和大小隨時間變化的,變壓器初級通上交流電時,變壓器的鐵芯中產生了交變的磁場,（其中接電源的繞組叫初級線圈，其余的繞組叫次級線圈。）在次級就感應出頻率相同的交流電壓.變壓器的初次級線圈的匝數比等于電壓比。變壓器只能改變交流電壓,不能改變直流電壓,因?yàn)橹绷麟娏魇遣粫?huì)變化的,電流通過變壓器不會產生交變的磁場，所以次級線圈只能在直接接通的一瞬間產生一個瞬間電流和電壓。
變壓器分類：
按冷卻方式分類： 干式（自冷）變壓器、油浸（自冷）變壓器、氟化物（蒸發冷卻）變壓器。
按電源相數分類： 單相變壓器、三相變壓器、多相變壓器。
按用途分類： 電源變壓器、調壓變壓器、音頻變壓器、中頻變壓器、高頻變壓器、脈沖變壓器。
按防潮方式分類： 開放式變壓器、灌封式變壓器、密封式變壓器。
按鐵芯或線圈結構分類：芯式變壓器（插片鐵芯、C型鐵芯、鐵氧體鐵芯）、殼式變壓器（插片鐵芯、C型鐵芯、鐵氧體鐵芯）、環型變壓器、金屬箔變壓器。
二次繞組的磁通量的相量為
φm ,該磁通量稱為主磁通
與電源相連的線圈，接收交流電能，稱為一次繞組。
與負載相連的線圈，送出交流電能，稱為二次繞組
一次繞組的 二次繞組的
電壓相量 U1 電壓相量 U2
電流相量 I1 電流相量 I2
電動勢相量 E1 電動勢相量 E2
匝數 N1 匝數 N2
自耦變壓器原理：只有一個繞組的變壓器叫自耦變壓器，當作為降壓變壓器使用時，從繞組中抽出一部分線匝作為二次繞組；當作為升壓變壓器使用時，外施電壓只加在繞組的—部分線匝上。通常把同時屬于一次和二次的那部分繞組稱為公共繞組，其余部分稱為串聯繞組，同容量的自藕變壓器與普通變壓器相比，不但尺寸小，而且效率高，并且變壓器容量越大，電壓越高．這個優點就越加突出。因此隨著電力系統的發展、電壓等級的提高和輸送容量的增大，自藕變壓器由于其容量大、損耗小、造價低而得到廣泛應用。
