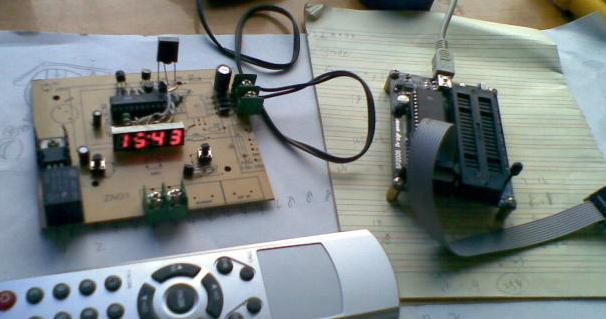

閑來無事，練練單片機編程。在原來的一個數字鐘的基礎上增加紅外遙控功能。硬件是2051單片機，int0口作為紅外信號輸入。紅外接收頭用家電中常用的一體化接收頭。腳位是地，正電源，信號輸出。信號輸出腳接到2051的第6腳，平時紅外輸出呈高電平，收到信號時呈低電平，2051產生外部中斷。程序中加入外部中斷int0中斷處理代碼和定時器1中斷處理代碼。定時器1作為計數器，用于測量紅外信號的脈沖寬度。int0處理過程，關閉計數器1，取出數值放到一個數組中。當數組長度達到34時，取出數據，根據脈沖寬度分辨0和1，測得寬度分別是4和8，取其平均值，大于6的為1，小于6的為0。其中，10到18位為識別碼，18到26位為數據。識別碼用于區別不同廠家的遙控器。
我用的一個投影機的遙控器，測得識別碼為254。按下不同的按鍵，測量各鍵的碼值，記錄下來。從這些數值可判斷按下的是哪個鍵，寫按鍵處理函數。主要功能，按菜單鍵改變鐘的模式，依次為，秒顯示，小時設定，分鐘設定，延時設定，輸出繼電器開關，開始小時設定，開始分鐘設定，結束小時設定，結束分鐘設定。音量鍵增大減小數值。數字鍵直接修改數值。

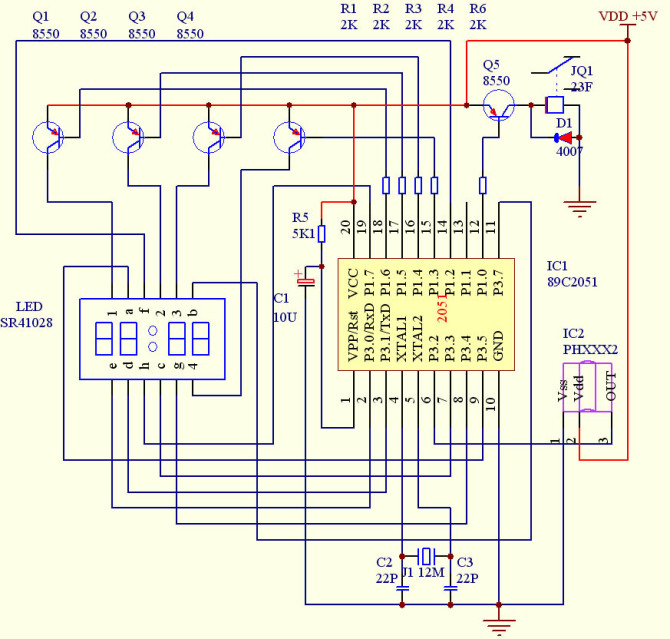

線路圖:
