cm205光驅簡易遙控器

作者:佚名   來源:本站原創   點擊數:  更新時間:2011年01月08日   【字體:

由于CDROM自身只帶一個播放鍵,用起來不太方便。

決定給這個CDROM加個遙控,以實現:

1、放入碟片后自動播放。

2、可以遙控播放、選曲、停止。

瘋狂google,試圖找到接口協議,結果一無所獲,估計時代太久遠了。

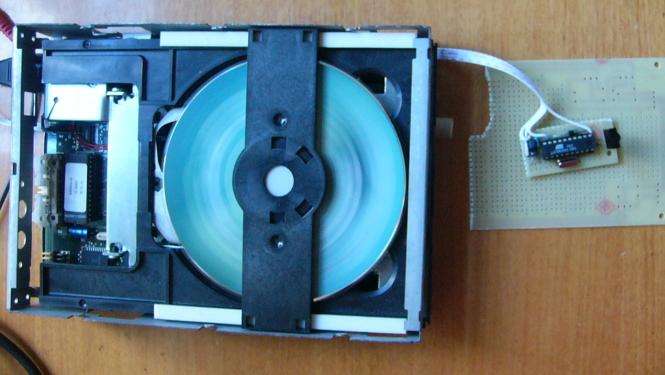

只好另辟蹊徑,從CDROM中引出兩個接口,一個是播放鍵,測量之,高電平有效。另一個是進倉檢測開關,處于低電位時,CDROM復位。

自動播放的實現:檢測進倉開關,如果為低電平,延時10秒,向播放鍵送一個高電平脈沖,開始播放;

停止的實現:向進倉關送一個低電平脈沖,CDROM復位;

選曲的實現:實際上是跳曲^_^,每2秒觸發一次播放鍵,連續向前跳曲。

遙控的實現:遙控部分代碼取自紅外遙控數字鐘,按菜單鍵停止,VOL+播放(跳一曲),按數字鍵跳曲(比如按5, 從當前位置向前跳5曲)。

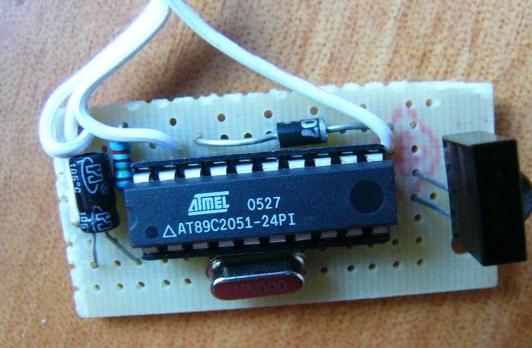

電路很簡單,AT89C2051+12M晶振+阻容復位級成最小系統,紅外接收頭接在INT0, P1.7接進倉開關,P1.6通過一只二極管接播放鍵。
