這次的作品，獻給兩個人，一是我喜歡的女孩子，一個是我的班主任，一個內心與外在一樣美麗的老師!我想，過多的表達只能讓分別傷感，我只希望這個小小的作品，能讓你快樂!
經過之前的“led金字塔”、“骨牌時鐘”作品后，很多朋友或多或少的了解到我們工作室了，以后有機會，我會更加詳細的介紹我們工作室，畢竟我們作品現在很少，到現在為止，一共上傳了4個作品，包括現在的“立方體”和教學性的“51遙控小車”，這4個作品都是我設計的，除了骨牌時鐘我參與的很少外，其他作品都是我親自完成，其中的酸甜苦辣想必為單片機癡狂的人都能體會。在這里，我不是給大家訴苦，而是想對大家說，我要休息一段時間，因為現在面臨畢業就業，雖然也想繼續創業，也想繼續在重慶搞這個工作室，這里給了我太多的回憶和鼓勵，雖然工作室的小師弟們開始起步，雖然工作室的工作有了很大起色，但這些似乎不重要了，重慶是個美麗的地方，可作為唐山人，我體內對故鄉似乎有一種特別的眷戀，現在，她在等我回去。
好了，一感慨話就多了，下面開始!在開始前，我還是那句：希望讀者尊重工作室原創，您的支持就是對工作室最大的鼓勵，教學性轉載請注明作者及出處，轉載和引用不得用于商業目的。如有意項目合作，請聯系工作室QQ 136678431、1157965718。工作室討論群：231931086
視頻：
這次的立方體，不管是原理圖、源程序、制作流程，都會像以前一樣毫無保留的分享給大家，“Chinked-out”工作室就是堅持開源，毫無保留的分享，借助網絡，讓大家指出不足，共同進步!!!我向大家保證，工作室后面的師弟會繼續做出更好的作品，以后我也會堅持創作!現在我只完成了立方體部分，后期會推出“USB在線編輯”功能的立方體和“觸摸編輯動畫的”立方體，以后的立方體顯示無需下載程序到到單片機，甚至支持高級語言編輯動畫，也無需其他第三方軟件編輯動畫(點擊鼠標那是個很痛苦的事情)，適合業余愛好者。后期程序測試中，敬請期待!!!
程序難免有漏洞，更新、升級的程序我都會及時發在個人QQ空間里，現已完全對外開放，地址http://user.qzone.qq.com/136678431 無需加好友即可訪問。
組裝部分
一， 燈珠焊接
最開始的金字塔，我給大家的方案是泡沫板，現在我把焊接燈珠的方式改進了，焊接速度更快、質量更好，方法如圖：

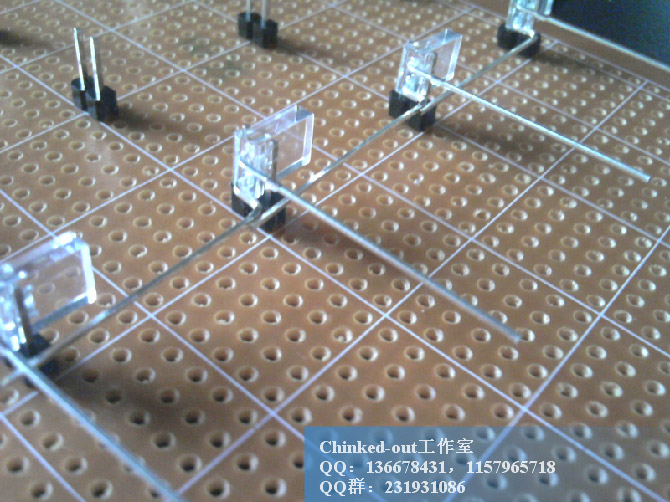

就是這個，用一張18X30CM的萬能板，上面焊接上間距2.54的排針，用法如下圖：橫向的孔數是7個，縱向孔數是8個，這樣焊接出來的燈珠間距就都是8個了

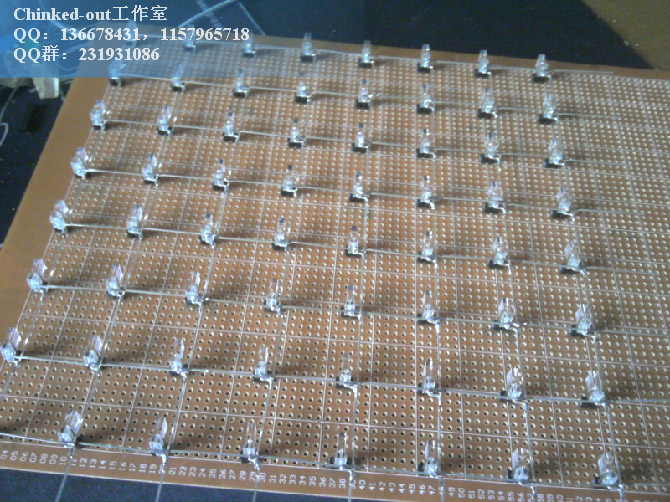

一目了然，這樣就把燈珠固定好了，如果管腳的彎折方法和我圖片一樣的話(朝下的是正極)，那么最優的方法是從右到左，從上到下排放。焊接我就不多說了，這個是最講究的，雖然有這個模板焊接起來很方便，但焊錫一定要上好，否則開焊后還是很難搞的。溫度要適當，免得燒毀燈珠，一般情況下，能把焊錫剛好溶化時的溫度即可。用這種方法焊接出的點陣，要比用泡沫做模板的點陣質量更好，很少有開焊點，取下的點陣橫平豎直，效率上也有了極大的提高。

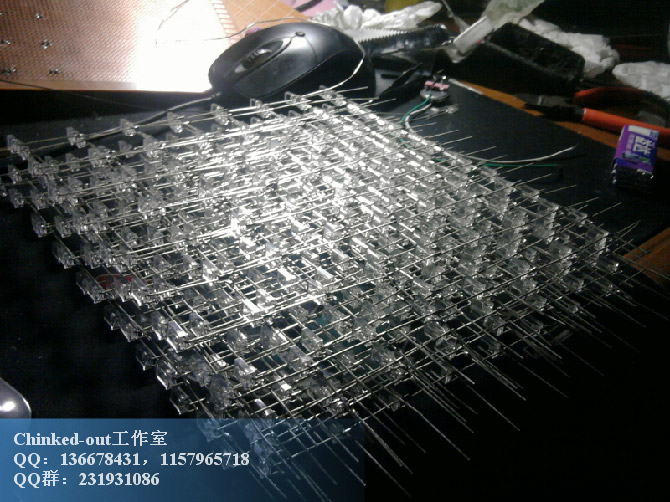

焊接好的平面如圖：
二， 燈珠組裝
在組裝之前，先準備2張18X30cm的萬能板，噴上黑色的噴漆，比較常用的那種，價格不貴，如圖：
再拿出個8x8的點陣，比劃一下，量好裁剪的尺寸，用斜口鉗剪切還是很方便的。

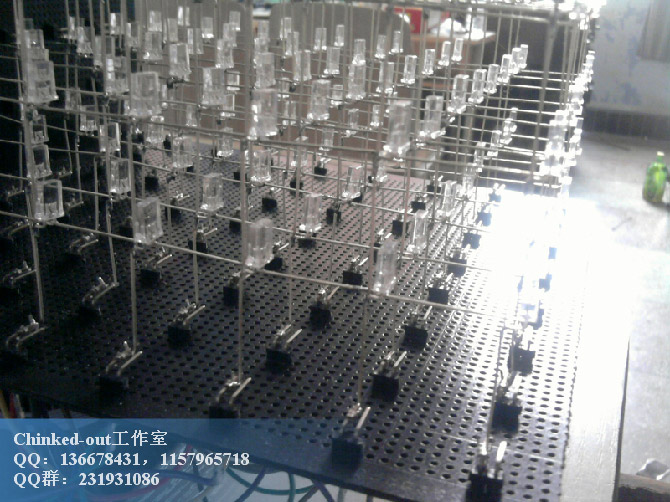

然后就需要給底板和側板焊接彎排針，間距都是8個孔，朝向請自己把握，下面是我做的圖：
我想看了圖后，大家都應該明白了，除了彎排針，還要給每個面的管腳都焊接上2.54的冷壓端子，很容易的，東西也很便宜。這樣做的好處就是非常容易拆裝，第一次的時候我用的是直排針，結果就很難組裝，彎排針不會影響美觀。

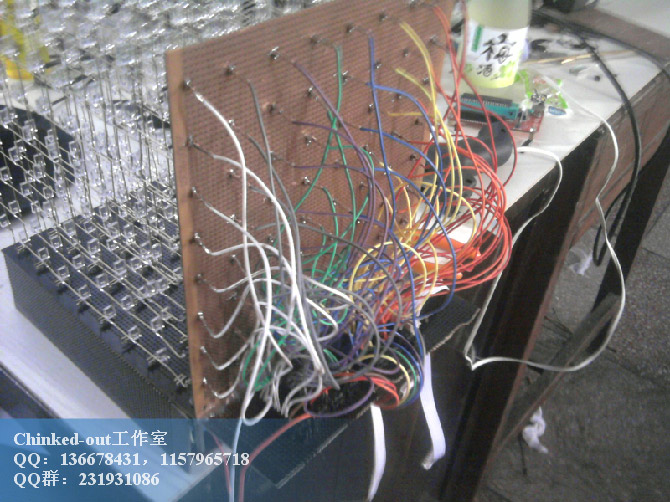

在組裝之前，先要焊接底板和側板焊接上連接線，如圖：
每個面都是有64根線，我用的是以前零散、沒了頭子的杜邦線，長度剛剛好夠的，讀者可以自己做線或者買成品，買成品我覺得也不貴，成品線的好處是，一端是8P的插座，另一端是裸線，直接焊接就好。
這個過程還是相當漫長的，我焊接512個燈珠用了三個下午，底板的焊接和接線同樣是三個下午，可以說，老老實實的焊接的話，還是需要一周的時間的，我希望喜歡DIY的朋友們要有耐心，過程肯定是枯燥乏味的，但成功的喜悅也是難以言喻的。
三， 驅動電路
看上面的圖大家就應該知道了，我延續了以前金字塔的焊接方法，只不過這次是8輸入全部并聯，沒有遞減到1，輸入的并聯還是用的廢棄管腳，焊接起來沒什么難度，之所以用2組驅動，是考慮到了電流，每個面的電流還是不小的，8個面組合起來電流就更大了，單片機自己的驅動能力是遠遠不夠的，一組的驅動也是不夠的，這是我實際測試過的結果。所以還希望大家不要嫌麻煩，當然我更期待網友給出更好的解決方案，既能節約IC也能減少焊接的工作量。
四， 總裝和美化
這些工作都完成后，就是把每個面的燈珠組裝上去了，實在是沒什么難度，如果后期發現有壞點現象，拆卸也很方便的，補焊就是。然后就是根據原理圖把后面的總線連接到245的輸出上，每個面64跟線，64個輸出與之對應。
初裝好后，就是這樣了：
后面就是美化了，軟件調試過后，硬件可以正常工作的話，就開始美化，把線都整理好，用熱熔膠固定，在圍上護板，把電路遮擋起來。我得承認，我沒老外做的好，但畢竟人家用的是16位單片機，驅動方式不一樣的，自然電路不一樣，這個電路還算是復雜的，不過原理簡單，程序設計上也沒什么難度。
原理圖部分
一，原理介紹
Ledcube1里面的圖是為底面的驅動圖，也就是我實物的下面的板子和下面的驅動電路原理，大家看到的那64個發光二極管代表了64個共陽極接點，并不是真正的燈珠，這樣畫是因為proteus里我找不到更好的表達方式了，希望大家切記，那不是真的燈珠，而是底面的64個共陽極接點(每個面8個陽極8個陰極)。
至于說單片機(請忽略圖里的AT單片機，做樣子的)，我這次用的是STC12C5A60S2，倒不是因為89C52速度不行，而是儲存空間不夠大，我手里64K的單片機只有這么一塊，所以就用上了，大家不要擔心普通51單片機的能力問題，非增強型的單片機是完全可以勝任這個程序的，我親自測試，保證通過。
Ledcube2里面的圖就是側面板子和驅動的電路了，完全一樣，只不過沒畫出單片機，側面245的輸出全部連接的是共陰極，同樣是64個。
兩個圖的19腳請大家注意，是兩兩一組的，大家在焊接的時候也注意到這個部分的布局，否則以后組裝的時候還是很麻煩的。
二，注意事項
1
驅動芯片選型：我實物用的是LS系列245，因為我實在是比較懶，沒有在所有的輸出上加上拉電阻，因為LS系列的剛剛好就和單片機的TTL電平兼容，即便是P0端口，不加上拉一樣可以直接準確輸出。可HC系列的就不行了，19腳和8跟輸入腳都必須加上拉電阻，否則硬件調試的結果是不對的，這個也是我親自測試的結果。
但不是因為這個就不選HC系列的，HC的IC扇出系數(這部分請自行網上學習)比相比LS系列就大了很多，也就是說，HC的負載能力要好，而且功耗低，在兩種IC的發熱上來說，我是深有體會的，HC系列的做驅動時，芯片發熱不明顯，但LS的就明顯發熱，雖然發熱溫度也是符合范圍的，但感覺上還是不舒服的，所以在骨牌時鐘的時候，我就用了HC系列的，那時候用的都是大功率二極管，換成HC的IC后，發熱明顯降低。
希望讀者根據自己的實際情況選用IC，不管選用哪種，都要做好對應的處理方案。
2
限流電阻，我在原理圖上是都畫了限流電阻的，這部分加不加要看你選用什么材質的發光管，我這次用的經過測試，就不需要加限流電阻，但不保證別人選用的也能承受住IC的輸出電流，而導致二極管亮度過亮。大家把買來的二極管一定要做好電流測試，看你的二極管工作在那個電流范圍最穩定，再選擇對應的電阻，如果大家選用的和我的是一樣，自然就不需要加電阻了，我的制作清單會附在表格里，給大家參考。
3
原理圖請用proteus7.5版本打開，大家就不要再加我好友問為什么圖打不開或者要99se的圖了，我沒有，也不怎么熟悉那個軟件。
程序部分
這次的程序依然是匯編，控制部分有60多行，我覺得算是簡短的程序了。我在這里小小的抱怨下，希望大家不要再問我為什么不用c語言了，今天我可以告訴大家，不用c語言是因為我不會，我也比較反感別人問我這些，我也知道自己用的是匯編，很多人理解起來有困難，所以我是給了中午注釋的，大家可以根據程序解構和中午注釋來修改成c語言版本的。不懂匯編不是什么問題，但是不懂漢字我就不能再說什么了，本人能力有限，不能再給出c語言程序，希望大家理解。
下面，我根據我對c語言的理解，給大家做出c語言的結構
1初始化部分，主要是設置對應的中斷，定時工作方式，與匯編是完全一樣的
2 顯示部分
A 把立方體看作8位數碼管，每個面即為一個數碼管
B，每個面的顯示原理是和8X8點陣是完全一樣的，保證這段程序正確的，可以直接調用
C 查表的方式是自0起遞增的，每次加1，每個畫面查表64次，查表的上限為65536/64，當然，實際的情況是要小于65536的，控制程序的代碼也會占用rom空間，就會導致了畫面次數減少，所以，要想在有限的空間內顯示更多的畫面，就得盡量把程序?qū)懙暮喍蹋?dāng)然了，有的朋友會選用更大容量的單片機，查表的上線自然會增加。
注意：c語言可以直接定義16位變量，匯編在這方面是比較麻煩的，但好處是我可以調試程序來直接計算我的程序可以寫到多少的上限，c語言的方法我就不知道了。但肯定是可以通過調試計算出來的。
3中斷部分，為了達到動畫效果切換時間可準確調節性，畫面的切換用中斷方式。建議大家像我這樣，把時間通過一個變量來表示，這樣每次只需修改一個變量，就可以設置動畫的速度了。每次發送中斷后，查表的變量就加64(i=i+64)，然后返回顯示程序繼續顯示，中斷程序只做變量的計算，改變的是查表的地址。
4循環
A程序循環，循環的條件是i變量不滿足動畫顯示的上限值。比如你做了八個畫面，那么i的的值不滿足8X64時，就繼續顯示，滿足就清零從新開始。
B 顯示循環
這個比較重要，主題的顯示程序，應該是一個死循環，一直在顯示一個畫面，只有中斷產生的時候，改變了查表的變量，才切換一次動畫，每個畫面都顯示后，注意修正變量，能使其顯示同一個畫面，不管是查表的變量還是Z軸，Y軸的控制變量，都要進行初始化，直到中斷的產生才改變查表的變量數值。
