PCB設計軟件allegro藍牙音箱案例實操講解，以藍牙音箱為案例將PCB設計基礎知識融進實際案例中，通過操作過程講解PCB設計軟件功能及實用經驗技巧，全文著重講解轉換板框方法及手動添加板框方法，簡單明了，高效學習。 本期學習重點： 1. 板框的添加
2. 結構要素圖轉換板框方法

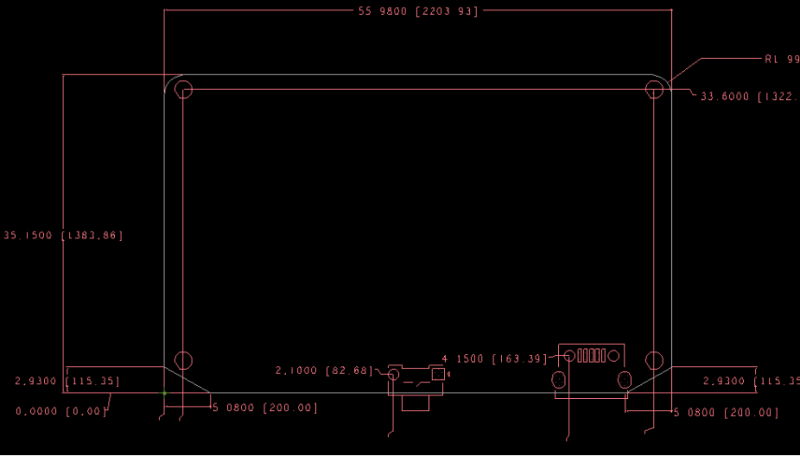

本期學習難點： 1. 手動添加板框方法 一、從結構要素圖轉換板框方法 操作步驟如下： 1. 打開結構要素圖層面（如下圖）選擇：Display → color/visibility→Board Geometry 2. 勾選 dxf 選項 →點擊OK ，顯示效果如下圖：
3. 把結構要素圖中需要轉成板框的線按照坐標復制出來， 步驟如下：
1）點擊shape菜單
2）點擊compose shape命令

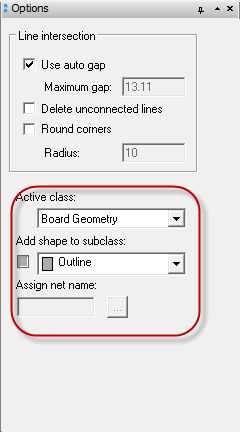

3）注意右邊option面板選擇板框所在的層面，如下圖

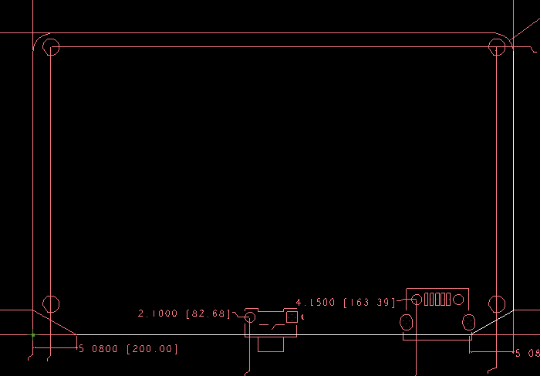

4）更改好層面之后，鼠標左鍵點擊結構要素圖外框，依次把外框點擊完成，中間不能有漏缺，如下頁效果截圖，完成之后右鍵done完成。
注意：如上圖示，可通過顏色辨別是否選中外框或選錯外框

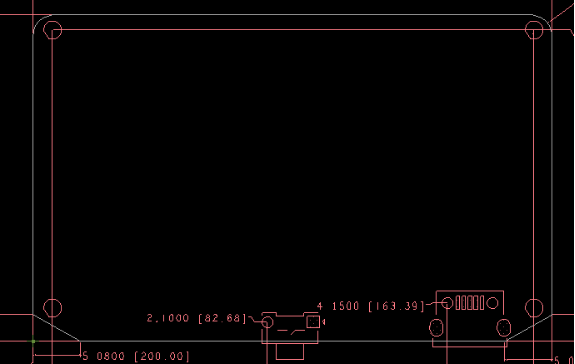

4. 如下圖，點擊完成之后的效果圖，點擊右鍵done完成即可
二、手動添加板框方法 1. 點擊菜單add---line，如下圖所示，選擇板框需要的層面
下期預告：網表導出導入和封裝路徑設置，請同學們持續關注【快點兒PCB學院】。
|
