使用multisim555振蕩電路連接40193出現錯誤

[復制鏈接]
ID:816460 發表于 2020-9-3 09:34 | 顯示全部樓層 |閱讀模式
20黑幣
使用multisim，設計一個計數器。當按A時，通過555給40193的CPU接口（加法運算）一個上升脈沖，按B時給CPD（減法）一個上升脈沖，把40193連接到指示器上，顯示仿真錯誤。
把555和40193單獨拿出來測試波形和顯示數字的時候都沒有問題，如果把鍵A\B都改成鍵A也沒有問題，換成74LS193出現同樣的錯誤，改參數也出現錯誤使用自帶的收斂助手很長時間都出不了檢測報告。
請問是怎么回事？

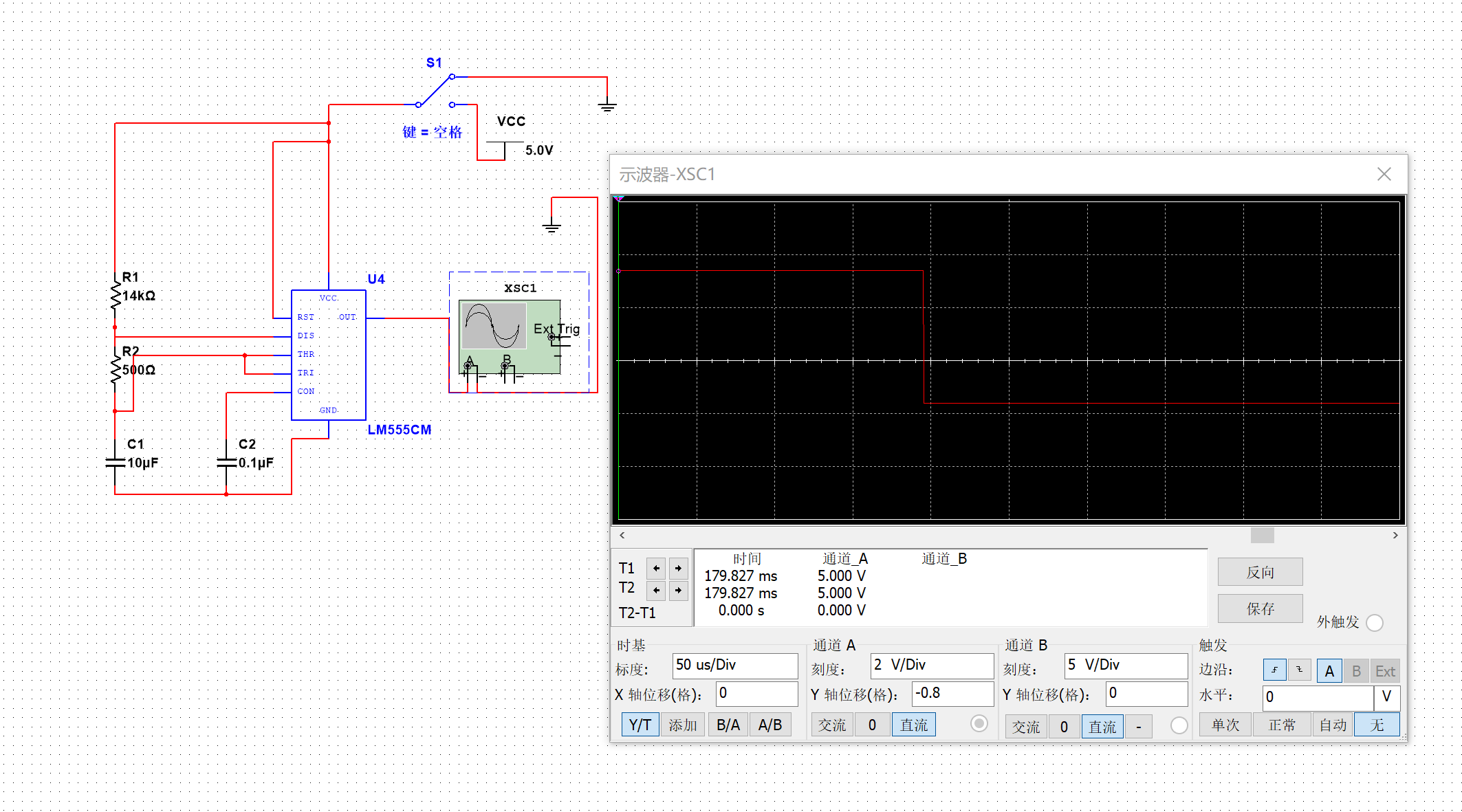

測試1

測試1

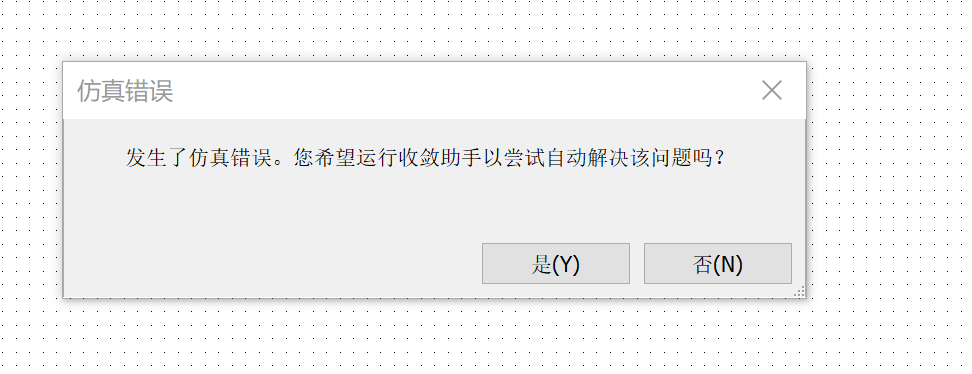

報錯

報錯

報錯

報錯

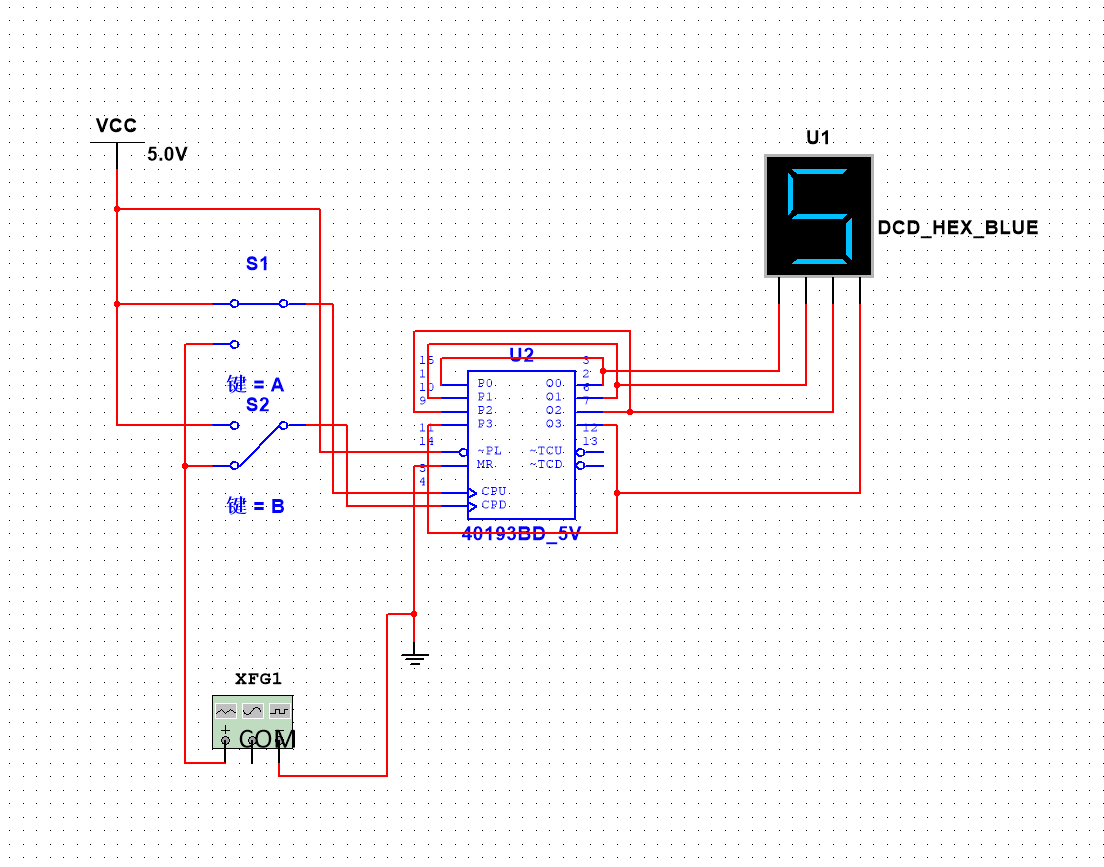

測試2

測試2

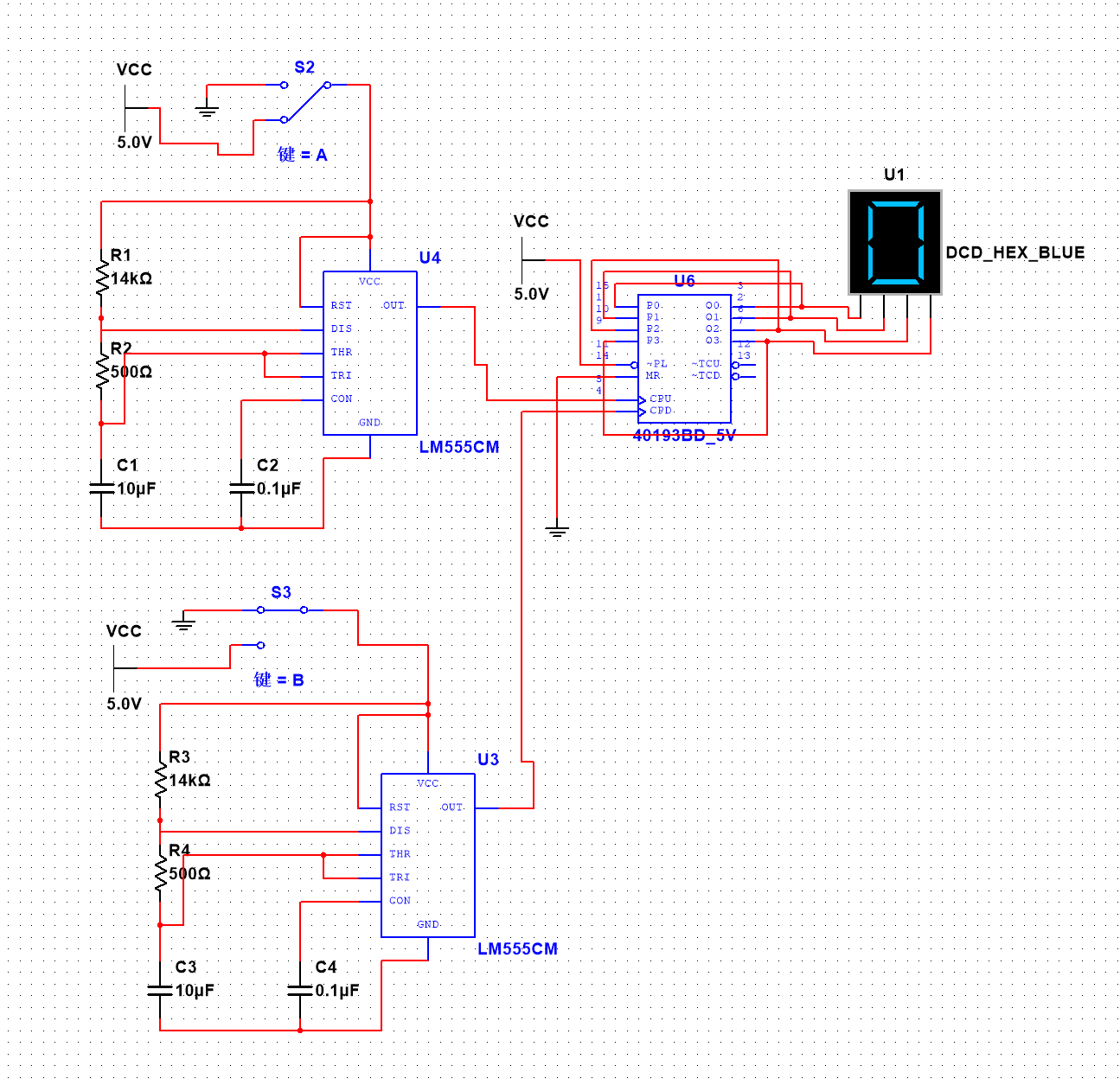

電路圖

電路圖
回復

使用道具 舉報

ID:332444 發表于 2020-9-3 09:34 | 顯示全部樓層

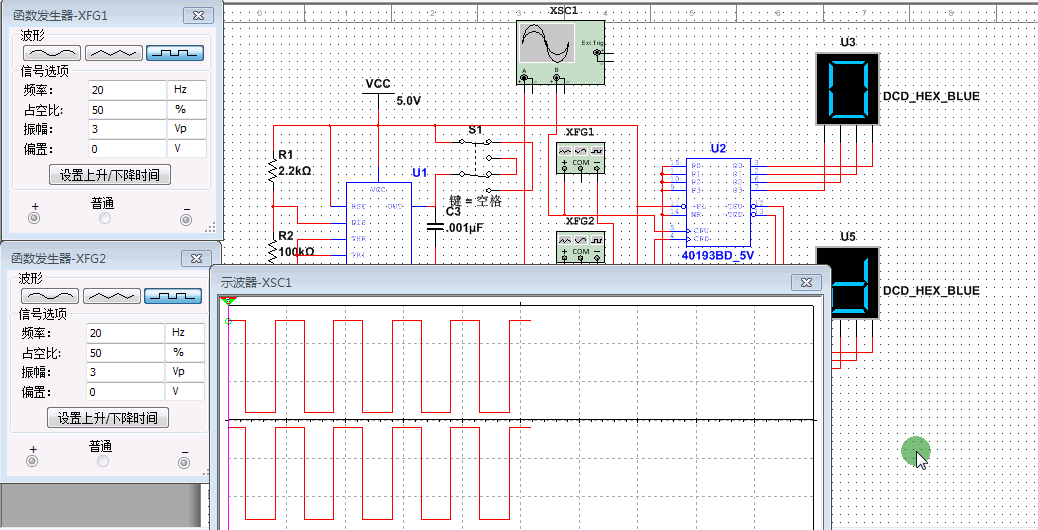

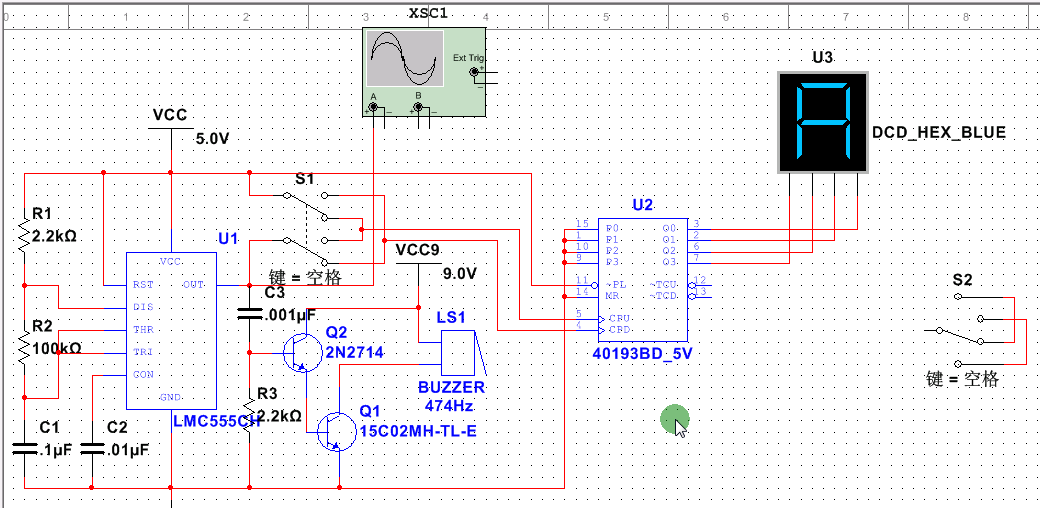

錄像36_轉.gif 錄像37_轉.gif
回復

使用道具 舉報

ID:332444 發表于 2020-9-3 11:12 | 顯示全部樓層
用1個555電路就可以了，輸出用開關切合，還要確定計數電路引腳的邏輯關系是否正確。
回復

使用道具 舉報

ID:332444 發表于 2020-9-3 15:49 | 顯示全部樓層
回復

使用道具 舉報

ID:816460 發表于 2020-9-3 20:28 | 顯示全部樓層
xianfajushi 發表于 2020-9-3 11:12
用1個555電路就可以了，輸出用開關切合，還要確定計數電路引腳的邏輯關系是否正確。

用兩個的話應該怎么弄
回復

使用道具 舉報

ID:816460 發表于 2020-9-3 20:31 | 顯示全部樓層
xianfajushi 發表于 2020-9-3 11:12
用1個555電路就可以了，輸出用開關切合，還要確定計數電路引腳的邏輯關系是否正確。

請問用兩個555的話應該怎么做
回復

使用道具 舉報

ID:332444 發表于 2020-9-4 07:03 | 顯示全部樓層
用2個已經告訴你了要注意2個輸入端的電平邏輯，不用的端子需接高電平。
回復

使用道具 舉報

ID:332444 發表于 2020-9-4 07:06 | 顯示全部樓層
你那測試2的電路就對了，從我的電路切換開關也能看得出來電路正確接法，你的電路1和3都錯了。
回復

使用道具 舉報

ID:332444 發表于 2020-9-4 13:01 | 顯示全部樓層
回復

使用道具 舉報

ID:332444 發表于 2020-9-4 13:04 | 顯示全部樓層
用2個555電路也是用雙投雙擲開關接成如我電路圖接法的電路不用的端口接電源端即可，很簡單的電路接法就不畫了。
回復

使用道具 舉報

ID:332444 發表于 2020-9-6 09:26 | 顯示全部樓層
之上說法可能令人無法領會，那就換個說法，即斷開一個信號源不是斷開555的電源方式，而是要令斷開的555輸出高電平，這樣才符合芯片的邏輯關系，才能正常工作。
回復

使用道具 舉報

ID:785499 發表于 2020-12-9 11:09 來自觸屏版 | 顯示全部樓層
樓主我那個以動開關就報錯
回復

使用道具 舉報
